Hersteller-Nr.:
CD1014

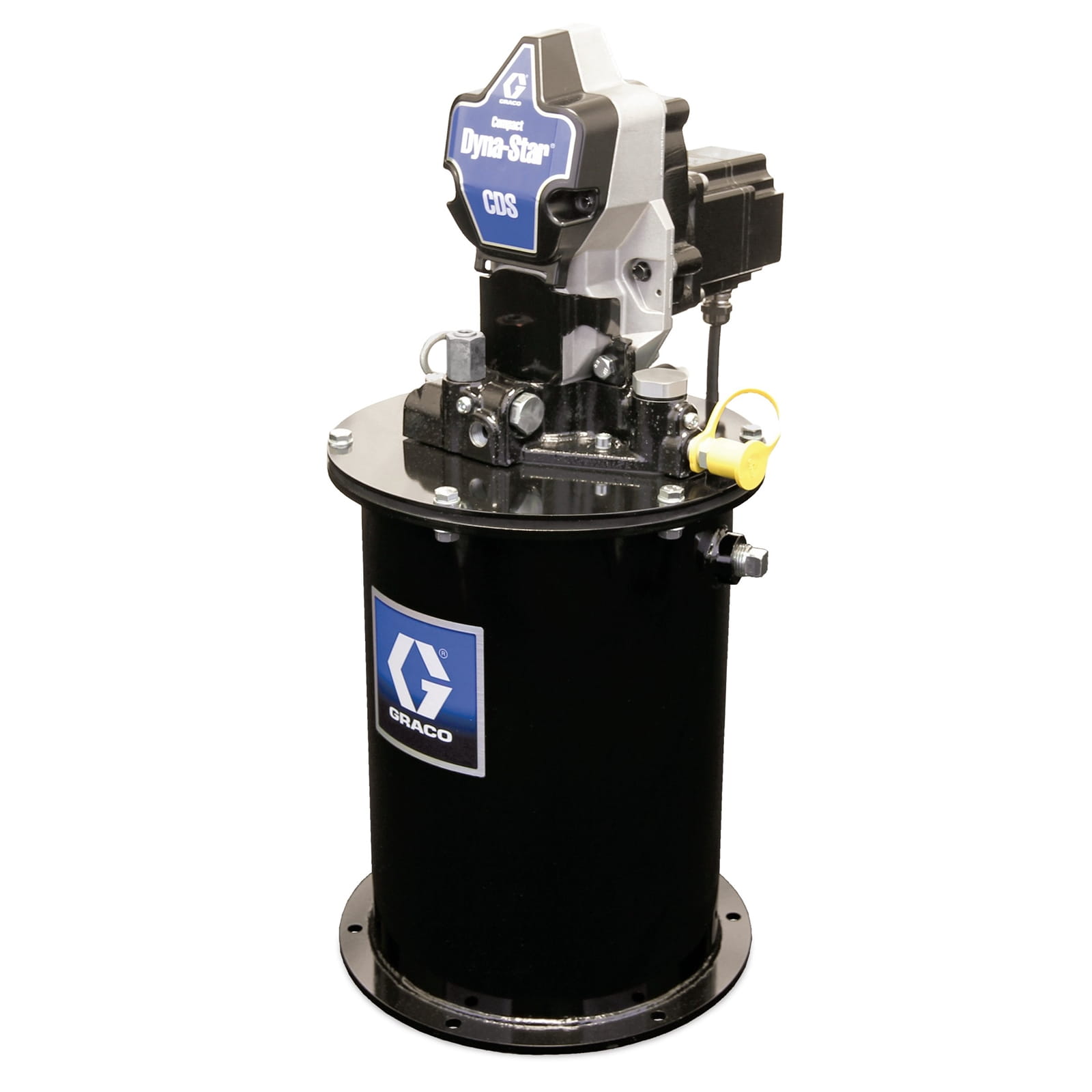

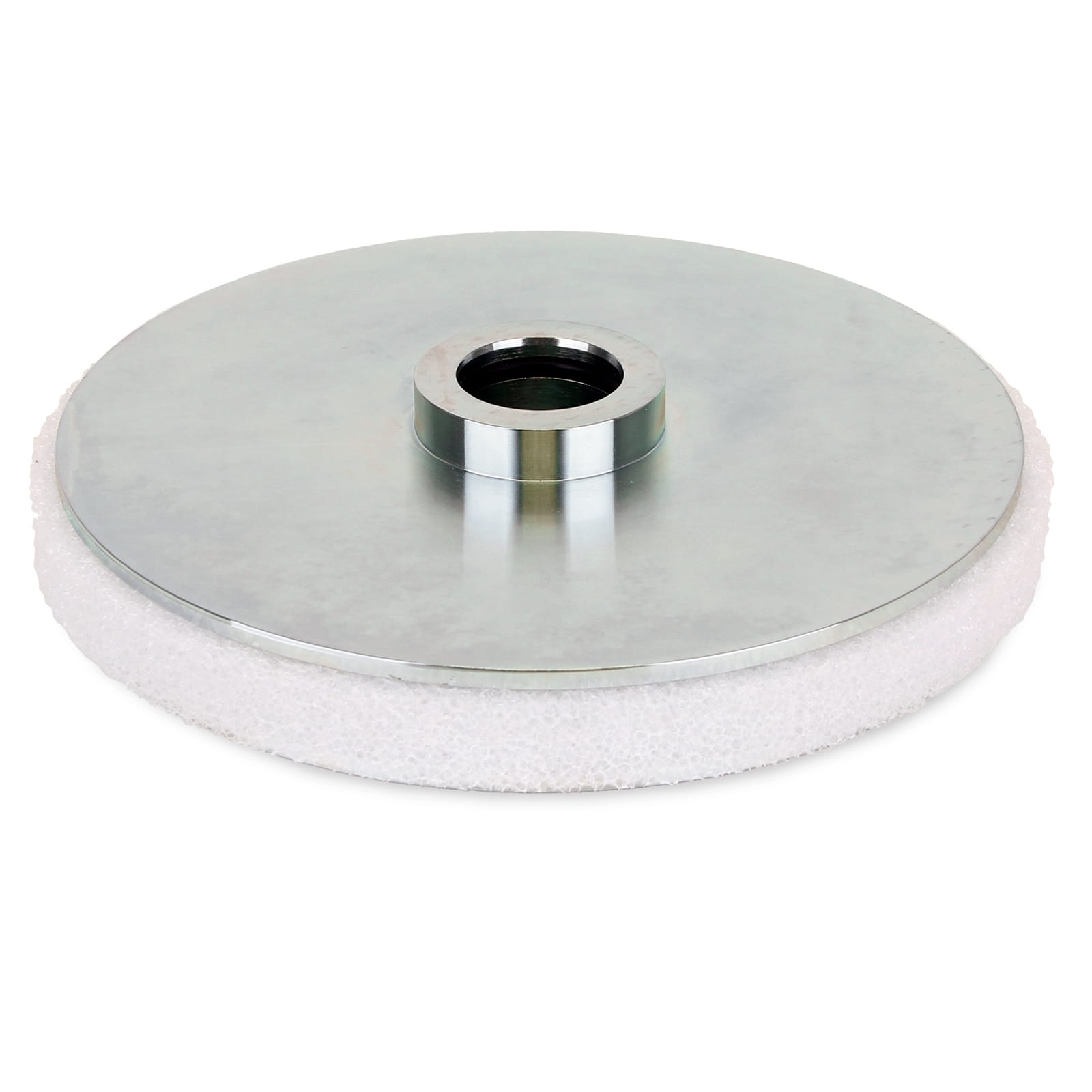

Compact Dyna-Star® 24 VDC progressive Schmierpumpe und 12-l-Behälter, Folgeplatte, Füllstandsmeldung, Abschaltung des automatischen Befüllens
7.756,42 €*
Versandfertig in 5-8 Werktage
Auch interessant
Produktinformationen
Die Zentralschmierlösung Compact Dyna-Star (CDS) von Graco verfügt über hohe Förderleistung, robuste Langlebigkeit und innovative Steuerung mit einer kleineren Stellfläche, um die Verfügbarkeit für die anspruchsvollsten modernen Erdbaumaschinen und Benutzer unter rauesten Umgebungsbedingungen zu erhöhen.
- Kompakte Leistung – passt problemlos in Anwendungen mit begrenztem Platzangebot; leistungsstark genug, um fordernde Schmierintervalle beizubehalten.
- Intelligenter Antriebsstrang – 24 VDC, ein bürstenloser Motor und der wartungsfreie Zahnradantrieb sorgen für rechtzeitige Schmierung selbst bei -40 °C.
- Außerordentliche Robustheit – Metallkonstruktion stellt auch in extremsten Arbeitsumgebungen einen zuverlässigen Betrieb sicher.

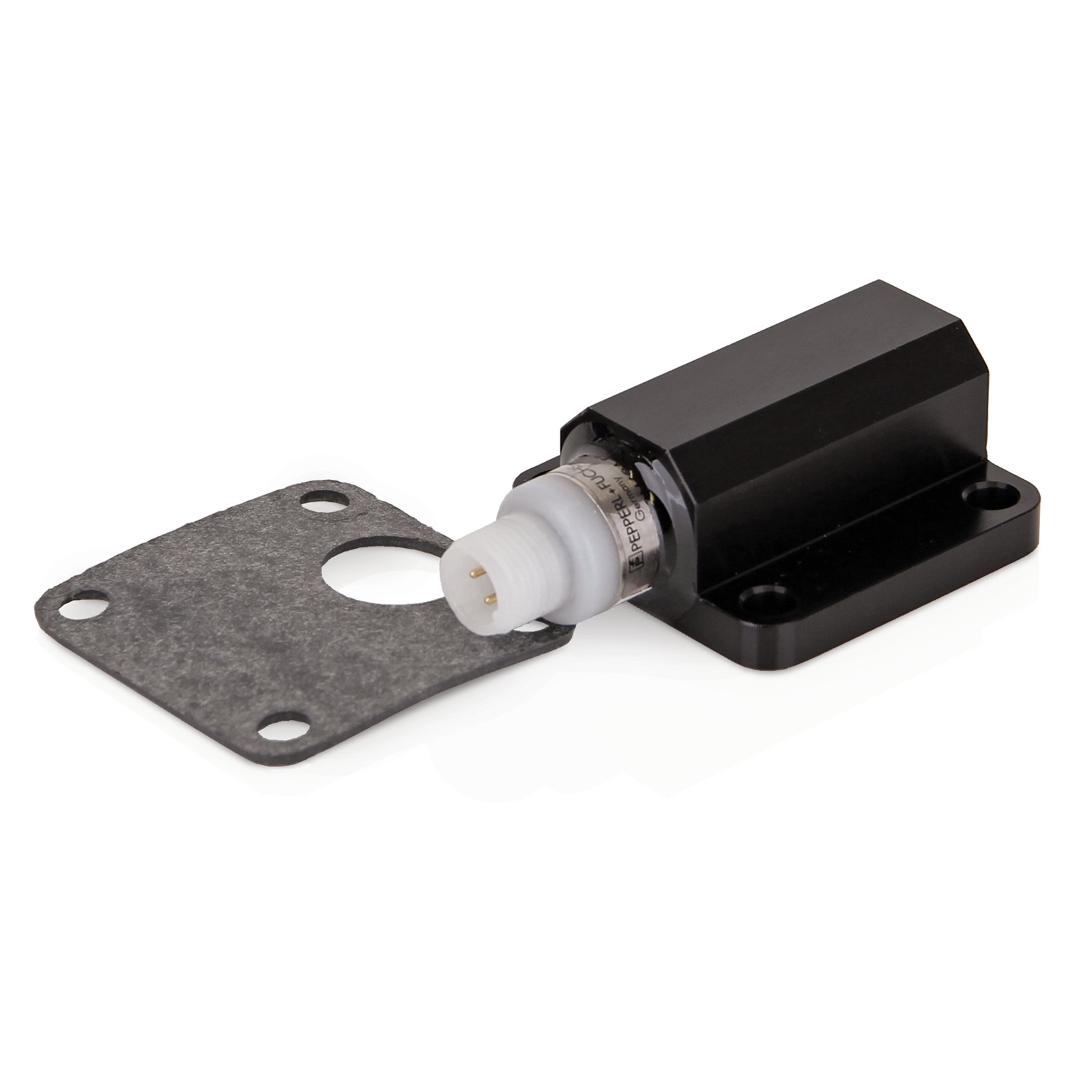

- Intelligente Überwachung – optionale Druck- und Füllstandssensoren für Schmierstoff liefern nützliche Systeminformationen in Echtzeit.

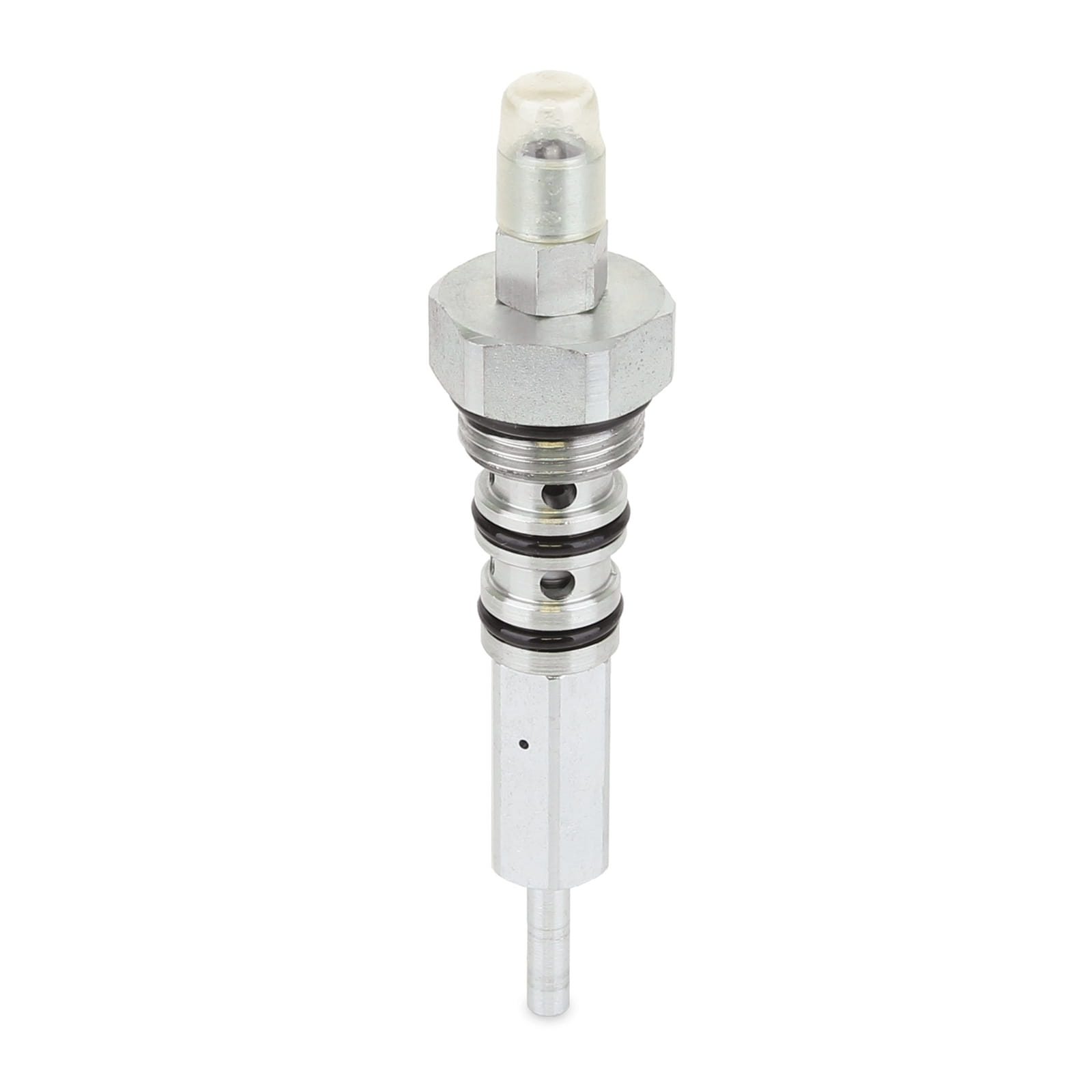

- Integrierte Abschaltung des automatischen Befüllens – diese Option ermöglicht das Nachfüllen durch eine einzelne Person vom Boden aus, bei abgeschalteter Maschine, ohne die Notwendigkeit zu klettern oder sich um verschüttete Flüssigkeiten sorgen zu müssen.
| Anwendung: | Maschinen in Fertigungsanlagen, Geländefahrzeuge |
|---|---|
| Anzahl der Pumpelemente: | 1 |
| Benetztes Material: | Stahl, Buna-N, Acetal, Lubrithan, Polyurethan, Messing, Polyethylen |
| Eingangsspannung (V dc): | 24 |
| Energietyp: | Elektrisch |
| Füllstandmeldesensor, Maximum-Signal (VDC): | 10 |
| Füllstandmeldesensor, Minimum-Signal (VDC): | 0 |
| Gesamtbreite (mm): | 292 |
| Gesamthöhe (mm): | 990 |
| Gesamttiefe (mm): | 353.1 |
| Geschlecht des Material-Auslassgewindes: | Innengewinde |
| Gewicht (kg): | 29.9 |
| Größe der Materialauslassöffnung (Zoll): | 3/8 NPT und/oder 1/4 NPT |
| Halsdichtungs-Typ: | Hythan 181 |
| IP-Bemessung: | IP69K |
| Kompatibles Dosiersystem: | Progressivsystem |
| Kompatibles Material: | Fett |
| Komponententechnologie: | Brushless Electric Motor;Shovel-loading pump tube |
| Material: | Legierter Kohlenstoffstahl |
| Materialauslassgewindetyp: | Kegelförmig zulaufendes Rohrgewinde (NPT) |
| Maximale Betriebstemperatur (°C): | 65 |
| Maximale Doppelhubzahl (Hübe/min): | 64 |
| Maximale Eingangs-Stromstärke (A): | 10 |
| Maximale Förderleistung (L/min): | 0,074 |
| Maximale Spannung (V dc): | 30 |
| Maximale Taktzahl (DH/min): | 64 |
| Maximaler Betriebsdruck (MPa): | 24.1 |
| Maximaler Betriebsdruck (kPa): | 24132 |
| Maximaler Betriebsdruck (psi): | 3500 |
| Maximaler Materialförderleistungsdruck (psi): | 3500 |
| Maximaler NLGI-Grad: | 2 |
| Maximaler cST-Grad (cST): | NLGI #2 Grease |
| Maximal kontinuierliche Doppelhubzahl (DH/min): | 64 |
| Minimale Betriebstemperatur (°C): | -40 |
| Minimale Spannung (V dc): | 18 |
| Motortyp: | Bürstenlos, DC |
| Niedrigfüllstand-Schaltleistung (VDC): | 24 |
| Reservoir-Größe (L): | 12 |
| Reservoir Material: | Stahl |
| Sensoreingangsspannung (VDC): | 24 |
| Spannung (V dc): | 24 |
| Steuerungsoptionen: | Integrierte elektrische Motorsteuerung |
| Strom-Anschlussart: | Deutsch DT04-2P Gehäuse, M12 |
| Strombelastung (A), Niedrigfüllstand: | 0.02 |
| Typ: | Kompakte elektrische Kolbenpumpe |
| Unterpumpentyp: | Schaufel |
| Zulassungen: | CE;RCM |
| Zulässiger Betriebsdruck (bar): | 241 |
| Zulässiger Materialausgangsdruck (bar): | 241 |
| Zur Verwendung mit: | ISO 100 Öl bis zu NLGI Nr. 2 Fett |
Weitere Informationen
- Produktnummer: 1033809
- Hersteller: Graco
- EAN: 00755652976578
- Gewicht: 25.401 kg
Technische Details
Betriebsspezifikationen
| UPC Produkt | 755652976578 |
|---|---|
| Division | LED |
| Price Block | 128 |
| Country of Origin | US |
| Maßeinheit | EA |
| Höhe | 0 CM |
| Länge | 0 CM |
| Breite | 0 CM |
| Volumen | 0 M3 |
| Shipping Weight | 25.4 KG |
Technische Daten
| Fluid Outlet Thread Gender | Female |
|---|---|
| For Use With | ISO 100 Oil up to NLGI #2 Grease |
| Input Voltage (V dc) | 24 |
| Maximum Continuous Cycle Rate (CPM) | 64 |
| Maximum Cycle Rate (CPM) | 64 |
| Maximum Flow Rate (L/min) | 0.074 |
| Maximum Fluid Output Pressure (psi) | 3500 |
| Maximum Input Amperage (A) | 10 |
| Maximum NLGI Grade | 2 |
| Maximum Operating Temperature (°C) | 65 |
| Maximum Operating Temperature (°F) | 149 |
| Maximum Working Pressure (bar) | 241 |
| Maximum Working Pressure (kPa) | 24132 |
| Maximum Working Pressure (psi) | 3500 |
| Minimum Operating Temperature (°C) | -40 |
| Minimum Operating Temperature (°F) | -40 |
| Power Rating (HP) | 0.25 |
| Reservoir Material | Steel |
| Throat Seal Type | Hythane 181 |
| Voltage (V dc) | 24 |
| Component Technology | Brushless Electric Motor;Shovel-loading pump tube |
| Control Options | Integrated electrical motor controller |
| Input Sensor Voltage (VDC) | 24 |
| IP Rating | IP69K |
| Low Level Carry Current (A) | 0.02 |
| Low Level Switch Rating (VDC) | 24 |
| Maximum cST Grade (cST) | NLGI #2 Grease |
| Maximum Cycle Rate (strokes/min) | 64 |
| Maximum Flow Rate (ci/min) | 4.5 |
| Maximum Voltage (V dc) | 30 |
| Minimum Voltage (V dc) | 18 |
| Number of Pump Elements | 1 |
| Overall Depth (in) | 13.9 |
| Overall Depth (mm) | 353.1 |
| Overall Height (in) | 39 |
| Overall Height (mm) | 990 |
| Overall Width (in) | 11.5 |
| Overall Width (mm) | 292 |
| Weight (kg) | 29.9 |
| Maximum Working Pressure (MPa) | 24.1 |
| Approvals | CE;RCM |
| Lower Type | Shovel |
| Level Reporting Sensor Maximum Signal (VDC) | 10 |
| Level Reporting Sensor Minimum Signal (VDC) | 0 |
| maximum_fluid_output_pressure_bar | 241 |
