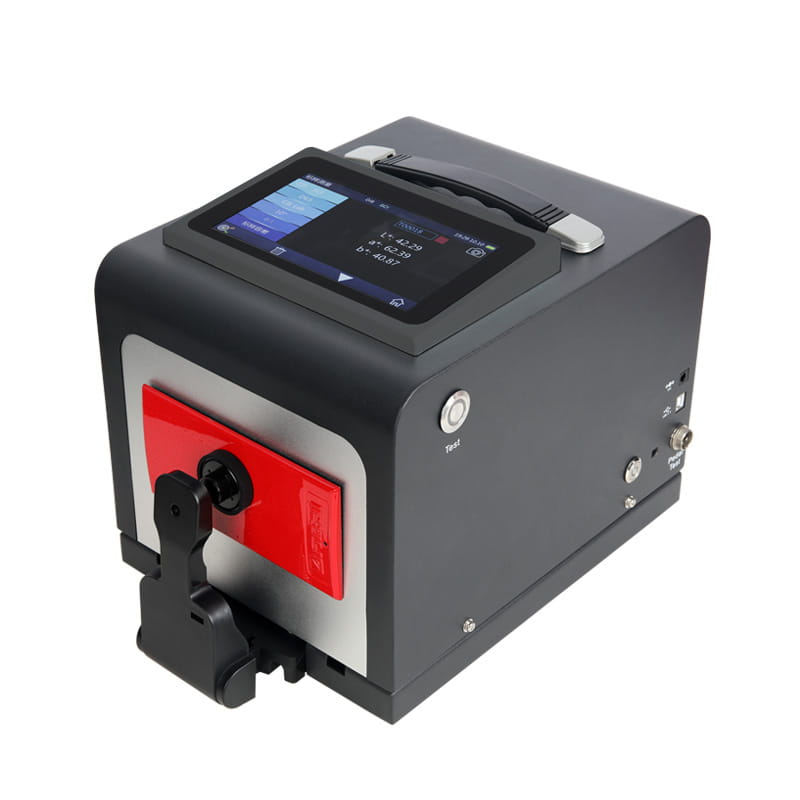

Präzise Farbmessung auf Laborniveau: Das tragbare Tisch-Spektralphotometer 3nh TS8280 im Härtetest
In Branchen wie der industriellen Beschichtung, Textilfärbung, Kunststofftechnik oder Keramikproduktion entscheidet die Farbkonsistenz über die Produktqualität. Schon minimale Abweichungen führen zu teuren Reklamationen. Das 3nh TS8280 tragbare Tisch-Spektralphotometer schließt die Lücke zwischen stationärer Laborpräzision und flexibler, mobiler Handhabung. Mit modernster D/8-Geometrie, integrierter UV-Beleuchtung und der Fähigkeit zur simultanen SCI/SCE-Messung bietet dieses Instrument eine lückenlose Qualitätskontrolle. Erfahren Sie in unserem Praxis-Guide, wie Sie das Messgerät optimal in Ihren Workflow integrieren.
Produktüberblick & Einsatzbereiche
| Parameter / Variante | Eigenschaften & Praxisnutzen |
|---|---|
| Messgeometrie | D/8 (Diffuse Beleuchtung, 8° Betrachtungswinkel). Entspricht internationalen Standards (ISO7724-1, ASTM E1164, DIN5033 Teil7). |
| Messblenden (Aperturen) | Flexibel wechselbar zwischen Ø30mm und Ø25.4mm – ideal für flächige sowie leicht strukturierte Proben. |
| Lichtquellen-Kombination | Ausgewogenes Vollspektrum-LED-Licht gepaart mit einer dedizierten UV-Lichtquelle zur präzisen Analyse optischer Aufheller (OBA). |
| Haupteinsatzgebiete | Industrielacke, Pulverbeschichtungen, Textildruck, Automotive-Komponenten, Kunststoffgranulate und Keramikwaren. |
Garantiert über aufeinanderfolgende Messungen hinweg absolut konsistente Daten ohne Abweichungsrauschen.
Misst zeitgleich inklusive (SCI) und exklusive (SCE) Glanzkomponente für eine umfassende Oberflächenanalyse.
Silizium-Sensoren mit hoher Lichtsättigung und weiter spektraler Dynamik im Bereich von 400 bis 700 nm.
.jpg?ts=1782285785)
Möchten Sie Fehlerquoten in Ihrer Farbprüfung drastisch senken?
Sichern Sie sich die Präzision eines Laborgeräts gepaart mit flexibler Bluetooth-Konnektivität für Ihre Werkstatt.
3nh TS8280 Spektralphotometer jetzt ansehenEmpfohlene Grundeinstellungen (Richtwerte)
Die folgenden Konfigurationen haben sich im industriellen Alltag bewährt. Bitte beachten Sie, dass es sich hierbei um gerätespezifische Richtwerte handelt, die je nach Normvorgabe angepasst werden sollten:
- Lichtart Standard: D65 (Simuliertes Tageslicht, 6500 K) für Primärmessungen; F11 (TL84) als Sekundärlichtart zur Prüfung von Metamerie-Effekten.
- Normalbeobachter: 10°-Winkel (CIE 1964) für größere Farbflächen; optional 2°-Winkel für Kleinteile.
- Farbraum: CIE LAB (L*, a*, b*) zur exakten Bestimmung von Helligkeits-, Rot-Grün- und Gelb-Blau-Achsen.
- Formel für Farbabstand: ΔE*ab oder modernere Metriken wie ΔE*00 (CIE 2000) je nach Toleranzvereinbarung im Lastenheft.
- UV-Einstellung: "UV Included" aktivieren, falls Beschichtungen oder Substrate optische Aufheller enthalten, um Vergilbungen oder Fluoreszenzeffekte korrekt zu erfassen.
Der Profi-Workflow: In 6 Schritten zu fehlerfreien Daten
- Geräteprüfung & Aklimatisierung: Stellen Sie sicher, dass das Gerät Raumtemperatur aufweist (Betriebsumgebung idealerweise bei 0–40 °C, kondensationsfrei).
- Präzise Kalibrierung: Führen Sie vor jeder Messreihe die Weiß- und Schwarzkalibrierung mit den mitgelieferten Original-Standards durch. Vermeiden Sie jeglichen Fingerkontakt auf den Kalibrierflächen.
- Probenpositionierung per Kamera: Nutzen Sie die integrierte Kamera-Lokalisierung über das 7-Zoll-TFT-Touch-Display, um den Messfleck exakt im Zentrum der Probe auszurichten.
- Aperturauswahl treffen: Wählen Sie die Ø30mm Blende für großflächige, homogene Beschichtungen. Schalten Sie auf Ø25.4mm bei verringerten Radien oder kleineren Prüfblechen um.
- Messung auslösen: Triggern Sie die Messung über den Touchscreen oder den physischen Schalter. Nach ca. 1,5 Sekunden (bzw. 3,2 Sekunden bei simultanem SCI/SCE) liegen die Daten vor.
- Datenübertragung & Archivierung: Sichern Sie die Messwerte im internen Speicher (bis zu 30.000 Probenkapazität) oder übertragen Sie diese direkt via Bluetooth 5.0 oder USB an Ihre QS-Software.
Fehlerbehebung (Troubleshooting im Feld)
Maßnahmen: Prüfen Sie, ob Staub oder Fingerabdrücke auf der Messöffnung oder der Probe haften. Wiederholen Sie die Weißkalibrierung auf der unbeschädigten Keramikkachel.
Maßnahmen: Kontrollieren Sie, ob die Kalibrierbox bündig und ohne Lichteinfall auf der Apertur aufsitzt. Reinigen Sie die Kalibrierkachel vorsichtig mit einem optischen Spezialtuch.
Maßnahmen: Starten Sie die Bluetooth-Schnittstelle am TS8280 in den Systemeinstellungen neu. Überprüfen Sie, ob andere Störquellen das Bluetooth-5.0-Signal blockieren, oder nutzen Sie temporär das USB-Kabel.
Maßnahmen: Stellen Sie sicher, dass die Probe vollflächig aufliegt, sodass die interne LED-Beleuchtung den Messbereich fluten kann. Prüfen Sie im Menü, ob die LED-Lichtquelle korrekt anspricht.
Wartung & Werterhalt Ihres Messgeräts
- Kachelschutz: Die weiße Kalibrierkachel ist das Herzstück der Präzision. Lagern Sie diese stets staubgeschützt und im Dunkeln, um ein Vergilben zu verhindern.
- Optik reinigen: Blasen Sie die Messöffnung regelmäßig mit trockener, ölfreier Druckluft aus, um Feinstaub aus der Ulbricht-Kugel (Integrating Sphere, 152mm) fernzuhalten.
- Akkupflege: Nutzen Sie das mitgelieferte AC-Netzteil (24V, 3A) für stationäre Dauermessungen im Labor, um den internen Akku zu schonen.
- Display-Schutz: Bedienen Sie das kapazitive 7-Zoll-Touch-Display nur mit sauberen Fingern oder speziellen Touch-Stiften – niemals mit spitzen Werkzeugen oder beschichteten Handschuhen.
- Rekalibrierungszyklus: Planen Sie trotz hoher Gerätestabilität (Inter-Instrument-Error ≤ 0.15) eine jährliche Werkskalibrierung ein, um die ISO-Zertifizierung lückenlos zu dokumentieren.
Häufige Fragen aus der Praxis (FAQ)
Frage 1: Was bedeutet die D/8-Geometrie beim TS8280 konkret für meine Messungen?
Antwort: Diese Geometrie nutzt eine diffuse Beleuchtung mittels einer 152mm-Ulbricht-Kugel. Das Licht trifft gleichmäßig aus allen Richtungen auf die Probe, während der Sensor im 8-Grad-Winkel misst. Dies sorgt für normgerechte, praxisnahe Werte bei matten wie glänzenden Oberflächen.
Frage 2: Kann ich mit dem Gerät fluoreszierende Lacke oder Textilien messen?
Antwort: Ja. Durch die integrierte Kombination aus Full-Spectrum-LED und zusätzlichem UV-Licht können optische Aufheller und angeregte Fluoreszenzen präzise analysiert werden.
Frage 3: Wie schützt mich die Kamera-Lokalisierung vor Messfehlern?
Antwort: Auf dem 7-Zoll-Bildschirm sehen Sie exakt das Echtzeitbild der Probenoberfläche. Sie erkennen sofort, ob Sie ungewollt Kratzer, Einschlüsse oder Kanten mitmessen würden, und können die Position korrigieren.
Frage 4: Wie hoch ist die Lebensdauer der verbauten Lichtquellen?
Antwort: Die kombinierte LED/UV-Lichtquelleneinheit ist extrem langlebig ausgelegt und hält erfahrungsgemäß bis zu 5 Jahre bzw. über 3 Millionen Messzyklen ohne nennenswerte Intensitätsverluste.
Frage 5: Lassen sich die Daten ohne PC-Software direkt auf dem Gerät auswerten?
Antwort: Ja, das Betriebssystem auf dem großen kapazitiven Touchscreen erlaubt direkte Gut/Schlecht-Abgleiche (Pass/Fail), statistische Analysen sowie die Anzeige von Farbdifferenzkurven direkt im Feld.
Fazit
Das 3nh TS8280 Spektralphotometer beweist sich als verlässliches Bindeglied zwischen hochpräziser Laboranalytik und rauer Produktionsumgebung. Mit seiner extrem engen Geräteübereinstimmung, der simultanen SCI/SCE-Erfassung und der smarten Kamera-Positionierung minimiert es Anwenderfehler auf ein absolutes Minimum. Für moderne Beschichter und Qualitätsmanager, die eine zukunftssichere Farbanalyse nach internationalen ISO- und DIN-Normen suchen, ist dieses portable Tischgerät eine lohnende und prozesssichere Investition.
