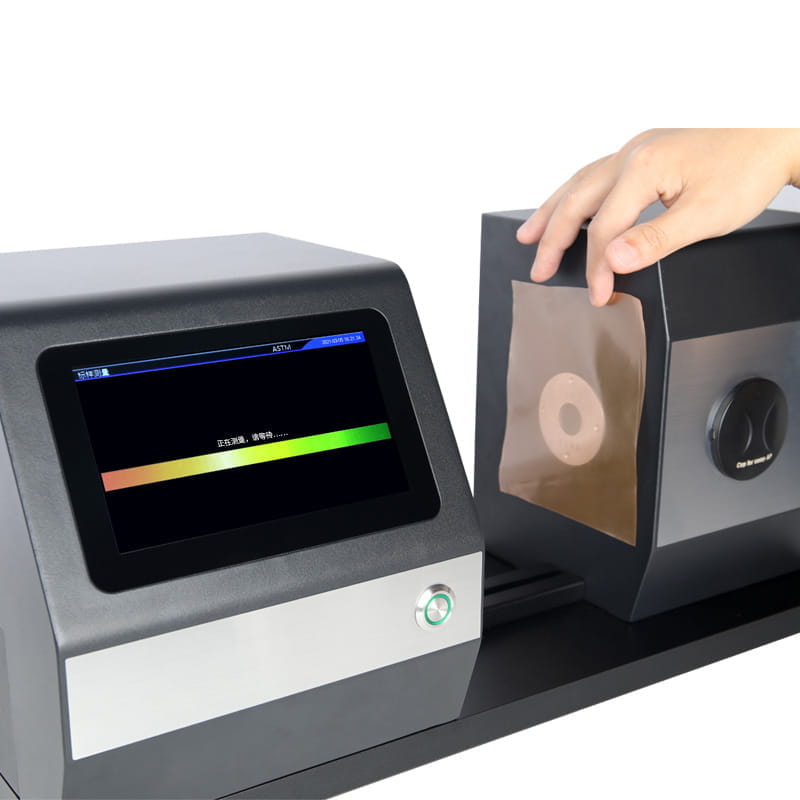

3nh YH1610 Farb- und Trübungsmessgerät im Praxiseinsatz: Der ultimative Leitfaden für präzise Ergebnisse
In der modernen Qualitätssicherung von transparenten Materialien wie Kunststoffen, Glas, Folien oder Flüssigkeiten entscheiden minimale optische Abweichungen über Gut- oder Ausschussware. Das 3nh YH1610 Farb- und Trübungsmessgerät kombiniert spektrale Farbmessung mit modernster Haze-Messtechnologie (0/d-Geometrie) und deckt sowohl die internationale ASTM D1003 (Nicht-Kompensationsmethode) als auch die ISO 13468 (Kompensationsmethode) ab. Dieser Leitfaden zeigt Ihnen, wie Sie das Gerät optimal einstellen, Workflows effizient gestalten und typische Messfehler systematisch vermeiden.
Produktüberblick & Technische Flexibilität
| Parameter / Variante | Spezifikation & Praxisnutzen im Werkbetrieb |
|---|---|
| Messgeometrie | Transmission 0/d (Parallele Beleuchtung, diffuse Detektion) mit integrierter Ulbricht-Kugel (Ø 154 mm). |
| Wählbare Blenden (Aperturen) | Verfügbar in Ø 20 mm, Ø 15 mm, Ø 8 mm oder Ø 4 mm zur optimalen Anpassung an kleine oder unebene Probengeometrien. |
| Sensortechnologie | 256-Pixel-Dual-Array-CMOS-Bildsensor mit konkavem Gitter für präzise Erfassung der spektralen Transmissionskurve (400–700 nm). |
| Doppel-Standard-Konformität | Unterstützt nahtlos ASTM D1003/1044, ISO 13468, ISO 14782, CIE 15.2, ASTM E308 sowie JIS-Normen. |
Die wichtigsten Leistungsdaten auf einen Blick
.jpg?ts=1782111504)
Möchten Sie Ihre Haze- und Farbmessung auf das nächste Präzisionslevel heben?
3nh YH1610 jetzt bei Beschicht.com konfigurierenEmpfohlene Grundeinstellungen (Richtwerte)
Die optimalen Einstellungen hängen stark von der jeweiligen Werksnorm und dem Probenmaterial ab. Folgende Konfigurationen haben sich in der industriellen Praxis bewährt und sollten als Richtwerte herangezogen werden:
- Lichtart / Beobachter: Standardmäßig D65 (Tageslicht) und ein 10°-Normalbeobachter für präzise Farbbewertungen. Alternativ Lichtart A für Automobilanwendungen nutzen.
- Messmodus: ASTM D1003 (ohne Kompensationsöffnung) für klassische Trübungsmessungen an klaren Folien; ISO 13468 (mit aktivem Kompensationsport) bei dickerem Material zur Eliminierung von Reflexionsverlusten.
- Aperturauswahl: Wählen Sie die größte verfügbare Blende (z. B. Ø 20 mm) für maximale Homogenität. Kleinere Blenden (Ø 4 mm) nur bei extrem begrenzten Probenflächen einsetzen.
- Farbräume: Aktivieren Sie CIE LAB, XYZ und den Gelbwertindex (Yellowness Index YI nach ASTM E313), um Alterungsprozesse im Material parallel zu tracken.
Profi-Workflow: Schritt-für-Schritt zur validen Messung
- Vorbereitungsphase & Aufwärmen: Schalten Sie das Gerät ein und lassen Sie es ca. 10 bis 15 Minuten akklimatisieren, um die LED-Lichtquelle thermisch zu stabilisieren.
- Systemkalibrierung (Weiß-/Schwarzabgleich): Führen Sie die manuelle Kalibrierung über das 7-Zoll-Touchdisplay durch. Verwenden Sie die mitgelieferte schwarze Falle (Null-Kalibrierung) und die weiße Kalibrierkachel.
- Prüfung der Normvorgabe: Stellen Sie im Systemmenü sicher, dass die korrekte Prüfmatrix (z. B. ISO vs. ASTM) hinterlegt ist, da sich die Berechnungsformeln der mathematischen Lichtstreuung unterscheiden.
- Probenplatzierung: Fixieren Sie das Prüfobjekt absolut planparallel im großzügig dimensionierten, offenen Messbereich. Nutzen Sie bei flexiblen Proben die passenden Spannvorrichtungen.
- Messung auslösen: Starten Sie den Vorgang. Nach ca. 1,5 Sekunden werden Haze, Gesamttransmission (T) und Farbwerte im CIE-Lab-System ausgegeben.
- Datenexport & Dokumentation: Speichern Sie den Wert im internen Datenpool oder übertragen Sie die spektralen Kurven via Bluetooth direkt in die Qualitätssicherungs-Software zur Archivierung.
Fehlerbehebung (Troubleshooting im Betrieb)
• Maßnahme A: Prüfen Sie die Probe auf lokale Inhomogenitäten oder Schlieren. Führen Sie eine Mehrpunktmessung durch und nutzen Sie den Mittelwertmodis.
• Maßnahme B: Kontrollieren Sie, ob die Probe fest anliegt und während des Messvorgangs nicht minimal verrutscht.
• Maßnahme A: Inspizieren Sie die weiße Arbeitskachel auf Kratzer oder Verunreinigungen. Reinigen Sie diese extrem vorsichtig.
• Maßnahme B: Stellen Sie sicher, dass die schwarze Falle komplett bündig schließt und kein Umgebungslicht in den Strahlengang eindringt.
• Maßnahme A: Überprüfen Sie, ob das Altsystem mit oder ohne Kompensation (ISO vs. ASTM) gemessen hat. Stellen Sie das YH1610 identisch ein.
• Maßnahme B: Vergleichen Sie die verwendeten Blendenweiten. Unterschiedliche Messfelddurchmesser beeinflussen die Haze-Einstufung.
• Maßnahme A: Starten Sie die Geräteschnittstelle im Systemmenü neu und prüfen Sie die Autorisierung am Empfangs-PC.
• Maßnahme B: Stellen Sie sicher, dass die mitgelieferte CQCS-Datenmanagementsoftware auf dem aktuellsten Versionsstand installiert ist.
Wartung & Werks-Pflege
- Bewahren Sie das Gerät bei Nichtbenutzung stets in einer staubfreien, trockenen Umgebung auf (idealer Betriebsbereich: 0 bis 40 °C).
- Die Innenseite der 154-mm-Ulbricht-Kugel darf niemals berührt oder feucht gereinigt werden, um das hochreflektive Bariumsuflat-Innere nicht zu beschädigen.
- Überprüfen Sie monatlich die Kalibrierkacheln auf optische Unversehrtheit. Jede Beschädigung macht eine Neuzertifizierung der Kachel nötig.
- Nutzen Sie den integrierten System-Selbsttest zur regelmäßigen Überprüfung des elektronischen und optischen Sensorzustands.
- Wir empfehlen – je nach Intensität der Nutzung im Schichtbetrieb – ein Rekalibrierungsintervall bzw. einen professionellen Service alle 6 bis 12 Monate, um die lückenlose Rückführbarkeit der Messdaten zu garantieren.
Häufig gestellte Fragen (FAQ)
Frage 1: Was unterscheidet das YH1610 vom Modell YH1210?
Antwort: Während das YH1210 rein auf die Haze- und Transmissionswerte nach ASTM/ISO fokussiert ist, bietet das YH1610 durch das integrierte konkave Gitter eine vollständige spektrale Farbanalyse (CIE LAB, XYZ, etc.) inklusive Ausgabe von Transmissionskurven.
Frage 2: Können auch flüssige Chemikalien gemessen werden?
Antwort: Ja, durch den offenen und flexiblen Probenraum können flüssige Medien problemlos in passenden Glasküvetten fixiert und auf Trübung sowie Farbänderung untersucht werden.
Frage 3: Wie verhält sich das Gerät bei dickeren Probenplatten?
Antwort: Das YH1610 unterstützt Probenstärken von theoretisch bis zu 105 mm. Bei dickeren Materialien empfiehlt sich dringend die Messung nach ISO 13468 (Kompensationsmethode), um Messfehler durch Lichtverluste an den Schnittkanten zu kompensieren.
Frage 4: Wie langlebig ist die verbaute LED-Lichtquelle?
Antwort: Die kombinierte Full-Spektrum-LED-Lichtquelle ist extrem wartungsarm und für eine Lebensdauer von 5 Jahren bzw. über 3 Millionen Messungen ausgelegt.
Frage 5: Ist die Software im Lieferumfang enthalten?
Antwort: Ja, die leistungsstarke Qualitäts- und Datenmanagementsoftware (CQCS) zur erweiterten tabellarischen Verwaltung und grafischen Analyse gehört zum Standardlieferumfang.
Fazit
Das 3nh YH1610 Farb- und Trübungsmessgerät schließt die Lücke zwischen reiner Haze-Klassifizierung und professioneller Spektralfotometrie. Durch die Einhaltung globaler Standards (ASTM/ISO) und das flexible Blendendesign investieren Betriebe in eine zukunftssichere Qualitätskontrolle, die Ausschuss reduziert und Kundenreklamationen verlässlich vorbeugt.
