Graco Twistork 236629 richtig einsetzen: Fassrührwerk mit Ansaugfunktion praxisnah erklärt
Das Graco Twistork 236629 ist für geschlossene 200-Liter-Fässer mit 2"-Spundloch ausgelegt und kombiniert Rühren und Ansaugen in einer kompakten, druckluftbetriebenen Lösung. In diesem Praxis-Guide erfahren Sie, worauf es bei Installation, Grundeinstellung, Betrieb, Reinigung und Fehlervermeidung ankommt – damit Materialqualität, Prozesssicherheit und Anlagenverfügbarkeit im Alltag stimmen.
Mehr Prozessruhe im Fass: gleichmäßig mischen, sauber fördern, kontrolliert arbeiten
Besonders interessant ist das Twistork überall dort, wo Material im geschlossenen Fass aufbereitet und zugleich zur Pumpe weitergeführt werden soll. Richtig eingestellt reduziert das System Sauerstoffeintrag, unnötiges Aufschäumen und das Risiko von Hohlsog.

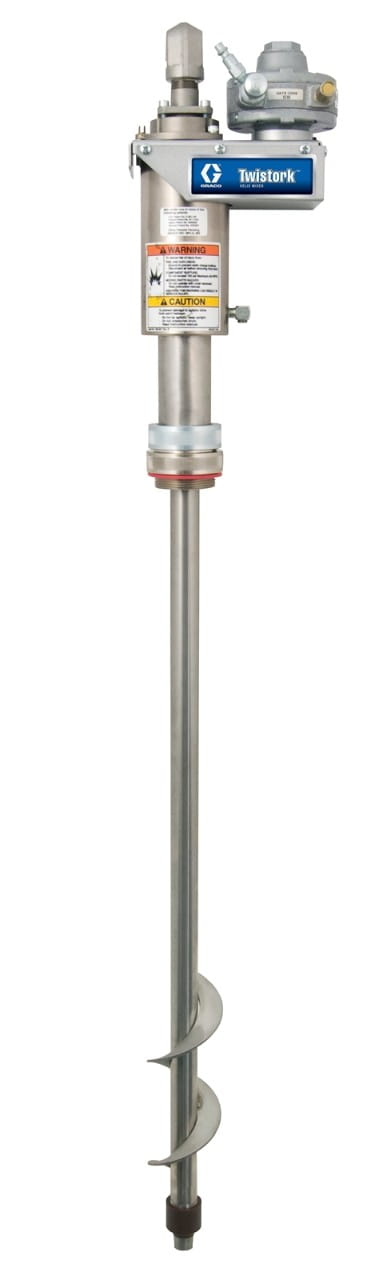

_(1).jpeg?ts=1774264678)
Produktüberblick
| Merkmal | Praxisnutzen |
|---|---|
| Modell | Graco Twistork 236629, Standard-Rührwerk mit Ansaugfunktion für geschlossene 200-Liter-Fässer |
| Antrieb | Druckluftbetrieben; robust für industrielle Anwendungen ohne elektrische Antriebseinheit am Fass |
| Arbeitsprinzip | Standardmäßig zentrale Materialanhebung: Das Material wird vom Fassboden nach oben geführt und gleichzeitig durchmischt |
| Materialausführung | Benetzte Teile überwiegend aus Edelstahl 304/316 sowie PTFE-basierten Komponenten – passend für viele Lack- und Beschichtungsmedien, Materialverträglichkeit immer im Einzelfall prüfen |
| Verstellbereich | Tiefe einstellbar für typische Fasshöhen im Bereich von ca. 32 bis 35 1/8 Zoll |
| Saugausgang | 3/4"-Ausgang zur Anbindung an eine Pumpe über Saugschlauch – nicht direkt an die Pumpe koppeln |
| Typische Einsätze | Lacke, Beschichtungen und ähnliche Medien, die im Fass homogen gehalten und zugleich gefördert werden sollen |
Warum das Twistork im Beschichtungsalltag interessant ist
Das Besondere am System ist die Kombination aus Rührfunktion und Ansaugung direkt aus dem geschlossenen Fass. Beim Standardmodell 236629 arbeitet das Gerät in einer Drehrichtung, bei der Material vom Boden angehoben wird. Das ist für viele Lack- und Beschichtungsanwendungen vorteilhaft, weil das Material gleichmäßig aufbereitet wird und der Sauerstoffeintrag gering bleiben kann.
Gleichzeitig zeigt die Anleitung klar: Die beste Leistung entsteht nicht durch maximale Geschwindigkeit, sondern durch kontrollierte, materialgerechte Einstellung. Vor allem bei höherer Viskosität sinkt die mögliche Saugleistung deutlich, weshalb Pumpe, Schlauchführung und Drehzahl immer als Gesamtsystem betrachtet werden sollten.
Empfohlene Grundeinstellungen (als Richtwerte)
| Bereich | Empfehlung |
|---|---|
| Luftversorgung | Saubere, trockene Druckluft mit vorgeschaltetem Luftfilter einsetzen |
| Schmierung Modell 236629 | Bei automatischer Schmierung Luftöler auf etwa 1 bis 3 Tropfen Leichtöl SAE 10 pro Stunde einstellen |
| Drehzahlstart | Mit niedriger Drehzahl starten und nur so weit erhöhen, bis eine saubere Umwälzung sichtbar ist |
| Saugbetrieb bei dünnflüssigem Material | Bei ca. 100 cP ist bis etwa 45 l/min als Obergrenze angegeben; konservativ darunter bleiben |
| Saugbetrieb bei zäherem Material | Bei ca. 1000 cP sinkt der Richtwert auf etwa 4,5 l/min; besonders auf Hohlsog achten |
| Stickstoffbeaufschlagung | Nur mit Spezialregler und maximal ca. 0,02 bar; wenn möglich passiv und drucklos arbeiten |
Profi-Workflow: so gehen Anwender in der Praxis vor
- System vorbereiten: Gerät, Fass und leitfähige Komponenten korrekt erden. Luftfilter vorsehen und bei Modell 236629 die Schmierung sauber einrichten.
- Rührwerk sauber einsetzen: Das Rührwerk langsam durch das 2"-Spundloch einführen und bis auf Fassbodenniveau absenken, damit Stabilität und Materialentnahme stimmen.
- Saugseite richtig aufbauen: Zwischen Materialauslass des Rührwerks und Pumpe immer einen passenden Saugschlauch einsetzen. Die Pumpe nicht direkt am Auslass befestigen.
- Vor dem Fördern gründlich mischen: Erst homogenisieren, dann ansaugen. So verbessern Sie die Materialqualität und reduzieren das Risiko von Verstopfungen am Einlass.
- Drehzahl materialgerecht einstellen: Über das Nadelventil mit niedriger Geschwindigkeit beginnen und schrittweise anheben, bis eine gleichmäßige Durchmischung erreicht ist.
- Fördern überwachen: Pumpe regelmäßig auf Symptome von Hohlsog prüfen, insbesondere bei höheren Drehzahlen oder zäheren Medien.
- Sauber abschalten: Nach Materialwechseln, Standzeiten oder vor Lagerung Saug- und Rührrohre reinigen, damit nichts antrocknet und der nächste Start problemlos bleibt.
Fehlerbehebung: 4 typische Probleme und passende Maßnahmen
1. Material schäumt oder wird unruhig
- Drehzahl reduzieren und nur auf den für die Durchmischung nötigen Bereich einstellen.
- Materialbewegung durch Fassöffnung kontrollieren, statt pauschal mit hoher Geschwindigkeit zu arbeiten.
- Prüfen, ob die Anwendung wirklich kontinuierliches Hochdrehen erfordert.
2. Pumpe zieht Luft oder fördert ungleichmäßig
- Förderrate und Rührgeschwindigkeit reduzieren, um Hohlsog zu vermeiden.
- Saugschlauchanschluss auf Dichtheit prüfen.
- O-Ring und Verschraubungen der Saugleitung kontrollieren und bei Bedarf nach Vorgabe gleichmäßig nachziehen.
3. Rührwerk läuft schwer an oder blockiert
- Prüfen, ob Material in Saug- oder Rührrohr angetrocknet ist.
- Lagermutter auf Verschleiß oder Beschädigung kontrollieren.
- Bei Standzeiten die Materialrohre vollständig reinigen, bevor erneut gestartet wird.
4. Fass zieht sich beim Entleeren zusammen
- Lufteinlassventil prüfen und reinigen.
- Kontrollieren, ob Overspray oder Materialrückstände das Ventil blockieren.
- Das Thema frühzeitig prüfen, wenn die Pumpe schlecht füllt oder das Fass sichtbar nachgibt.
Wartung auf einen Blick
- Saug- und Rührrohre bei Farbwechsel, längeren Stillständen und vor Lagerung reinigen.
- Lagermutter regelmäßig auf Verschleiß prüfen und bei Beschädigung austauschen.
- Nur verträgliche Lösemittel einsetzen und empfindliche Bauteile wie Delrin-Komponenten beachten.
- Bei Modell 236629 den Luftmotor ohne Öler etwa alle 8 Betriebsstunden manuell mit 2 bis 3 Tropfen Leichtöl SAE 10 schmieren.
- Lufteinlassventil etwa alle 2000 Betriebsstunden prüfen und reinigen, besonders bei Füllproblemen oder verformtem Fass.
FAQ zum Graco Twistork 236629
Kann das Twistork direkt an die Pumpe angeschlossen werden?
Nein. Zwischen Materialauslass des Rührwerks und Pumpe sollte ein geeigneter Saugschlauch eingesetzt werden. Das schützt die Baugruppe und sorgt für einen sauberen Anschluss.
Für welche Fassgröße ist das Modell gedacht?
Das System ist für geschlossene 200-Liter-Fässer mit 2"-Spundloch ausgelegt. Der Adapter lässt sich in der Tiefe an typische Fasshöhen anpassen.
Wie schnell darf das Rührwerk laufen?
Die Anleitung nennt 800 U/min als maximal zulässige Rührwerksgeschwindigkeit. In der Praxis sollte aber nur so schnell gefahren werden, wie für eine gleichmäßige Durchmischung notwendig ist.
Was tun, wenn das Material nicht sauber angesaugt wird?
Zuerst die Durchmischung verbessern, dann Förderrate und Drehzahl prüfen. Anschlüsse, O-Ringe und mögliche Luftleckagen an der Saugleitung sollten ebenfalls kontrolliert werden.
Wann ist eine gründliche Reinigung besonders wichtig?
Immer bei Materialwechsel, bei längeren Stillständen und vor der Lagerung. So verhindern Sie Antrocknungen in den Rohren und reduzieren Startprobleme beim nächsten Einsatz.
Passendes Fassrührwerk direkt ansehen
Sie möchten das Graco Twistork 236629 für Ihren Beschichtungsprozess prüfen oder direkt anfragen? Dann gehen Sie hier zur Produktseite.
Jetzt Produkt ansehenFazit
Das Graco Twistork 236629 ist eine durchdachte Lösung, wenn Lacke oder ähnliche Materialien im geschlossenen Fass gleichmäßig gemischt und gleichzeitig abgesaugt werden sollen. Entscheidend für gute Ergebnisse sind eine saubere Installation, dichte Saugverbindungen, eine moderate Drehzahl und konsequente Reinigung bei Materialwechseln. Wer diese Punkte beachtet, nutzt das Potenzial des Systems deutlich besser aus und reduziert typische Störungen im laufenden Betrieb.
