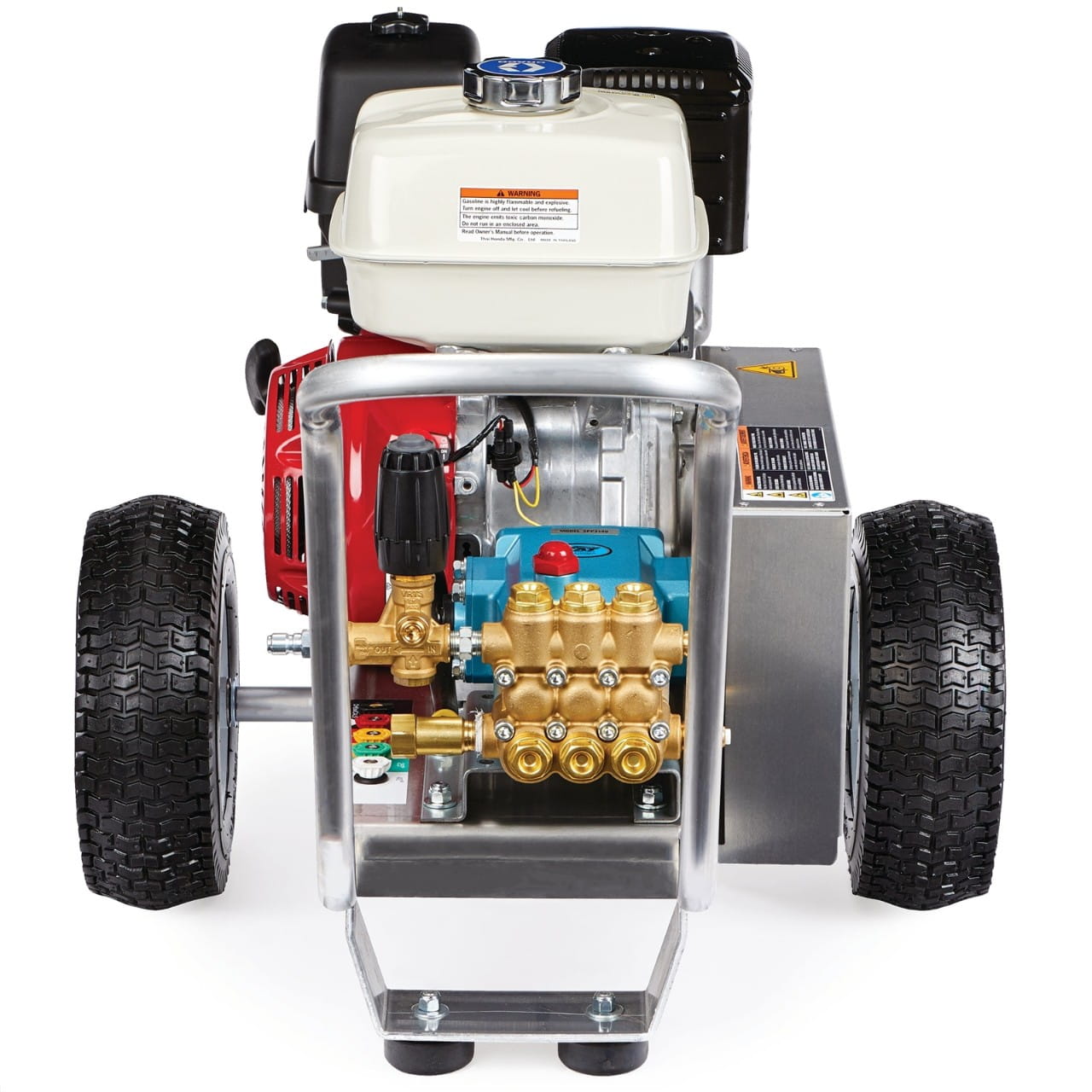

Graco G-Force II 4040 HC-BD: So nutzt du 4000 PSI im Baustellen-Alltag (ohne Pumpen-Stress)
Der G-Force II 4040 HC-BD (Graco 25N684) ist für harte, lange Einsätze gebaut: hohe Leistung, Riemenantrieb und eine Premium-CAT-Triplex-Pumpe – ideal für Oberflächenvorbereitung, Baustellenreinigung und „ganztags“-Jobs.
- Max. Arbeitsdruck: 4000 psi / 275 bar (Richtwert laut Graco-Spezifikation)
- Max. Fördermenge: 4,0 GPM / 15,14 L/min
- Motor: Honda GX390 (Serie)
- Schlauchlänge: 15,2 m
- Tank: 6,5 L (Kraftstoff)
Hinweis: Bildlink bitte nur in diesem Blog verwenden (wie vorgegeben).
Produktüberblick: Varianten, Einsätze, Vorteile (Kurzvergleich)
| Modellfamilie | Antrieb / Positionierung | Pumpentyp | Typische Einsätze |
|---|---|---|---|
| 4040 HC-BD (25N684) | Belt-Drive (Riemenantrieb), Heavy-Duty | CAT Triplex (Premium) | Oberflächenvorbereitung, Baustellen-/Industrie-Reinigung, lange Einsätze |
| 4040 HG-BD (G-Force II) | Belt-Drive, Heavy-Duty | GP (Triplex) | Ähnliche Heavy-Duty-Jobs, Fokus auf robuste Standard-Triplex-Pumpe |
| 4040 HC-DD (G-Force II) | Direct-Drive, Contractor-Duty | CAT Triplex | Regelmäßige Reinigung, professioneller Einsatz – kompakter |
Hinweis: Varianten-/Positionierungsangaben stammen aus Graco-Unterlagen zur G-Force-II-Serie; konkrete Ausstattung immer modell- und regionsabhängig prüfen.
KPI-Boxen: Was du in der Praxis bekommst
Leistung
4000 psi
Für harte Verschmutzung & Oberflächenvorbereitung (Richtwert laut techn. Daten).
Durchsatz
15,14 L/min
Mehr Spülleistung = schnelleres Arbeiten auf Fläche (Richtwert).
Belt-Drive
900–1700 RPM
Typisch niedrigere Pumpendrehzahl für kühlere Laufbedingungen & längere Lebensdauer (Richtwert).
Profi-Tipp (schnell wirksam):
Halte die Düse beim Reinigen als Richtwert 20–60 cm von der Oberfläche entfernt. So reduzierst du Rückspritzer, kontrollierst den Abtrag besser und senkst das Risiko, Material oder Fugen zu „überfahren“. (Abstand je nach Düse/Material testen.)
CTA: Wenn du Heavy-Duty willst, nimm die passende Konfiguration
Du willst den G-Force II 4040 HC-BD für deine Anwendung (Baustelle, Flächenleistung, Düsen-Set, Chemie-Betrieb) passend konfigurieren? Dann geh direkt zur Produktseite.
Empfohlene Grundeinstellungen (als Richtwerte)
Diese Startwerte helfen dir, schnell stabil zu laufen. Feinabstimmung hängt immer von Oberfläche, Verschmutzung, Düse und Arbeitsweise ab.
| Parameter | Richtwert/Empfehlung | Warum das hilft |
|---|---|---|
| Düsenabstand | 20–60 cm | Bessere Kontrolle, weniger Rückschlag, materialschonender. |
| Düsenwahl (Start) | 25° für „Allround“, 40° für empfindliche Flächen | Du startest sicherer und steigerst bei Bedarf aggressiver. |
| Detergent/Chemie | Nur mit Chemie-Düse und niedrigem Druck ansaugen | Das System ist für Chemie-Auftrag unter Low-Pressure ausgelegt. |
| Bypass-Zeit | Nie länger als ~3 Minuten ohne Sprühen laufen lassen | Reduziert Überhitzungs-/Verschleißrisiko (Praxisregel aus Anleitung). |
| Zulauftemperatur Wasser | ≤ 60°C | Zu warmes Wasser belastet Pumpe/Packungen. |
Hinweis: Druck/Flow sind Maximalwerte. Arbeite so niedrig wie möglich, so hoch wie nötig – und teste bei neuen Untergründen immer in einer unauffälligen Ecke.
Profi-Workflow (5–7 Schritte)
- Aufstellen & sichern: Gerät auf ebene Fläche stellen, Räder gegen Wegrollen sichern (Schmierung/Standfestigkeit).
- Wasser anschließen: Zulauf vollständig öffnen. Ohne Wasserlauf niemals starten.
- Pumpe primen (ohne Düse): Beim Priming keine Düse montieren, damit Ablagerungen nicht die Düse beschädigen/verstopfen.
- Düse wählen & montieren: 25° als Start, dann je nach Aufgabe wechseln (0°/15° aggressiver, 40° sanfter, Chemie-Düse für Reinigungsmittel).
- Starten & Druck anpassen: Motor starten und über den Unloader den Druck zur Anwendung passend einstellen (nicht „immer Vollgas“, wenn es nicht nötig ist).
- Reinigen in Bahnen: Gleichmäßige Überlappung, Abstand 20–60 cm als Richtwert, kritische Untergründe zuerst testen.
- Shutdown & Nachspülen: Bei Chemieeinsatz anschließend ca. 1 Gallone (~3,8 L) Wasser durch das Low-Pressure-Chemiesystem siphonen, um Rückstände/Korrosion zu vermeiden.
Fehlerbehebung (4 typische Probleme + Maßnahmen)
1) Motor startet nicht / schwer
- Kraftstoff prüfen, Benzinhahn öffnen; Kraftstoffleitung checken.
- Ölstand prüfen/auffüllen (Low-Oil kann Start verhindern).
- Beim Start Pistole betätigen (Trigger), um Druck zu entlasten.
2) Druck zu niedrig / Pumpe läuft rau
- Düse: verschlissen/falsche Größe → passende Düse einsetzen.
- Einlassfilter reinigen; Wasserversorgung/Flow prüfen.
- Riemen: Schlupf → Spannung prüfen/nachstellen, Riemen ggf. paarweise ersetzen.
3) Wasser im Pumpenöl / Öl milchig
- Öl gemäß Wartungsplan wechseln; bei „milchig“ ggf. häufiger.
- Packungen/Öldichtungen prüfen und bei Bedarf ersetzen.
4) Keine Chemie wird angesaugt
- Nur mit Chemie-/Detergent-Düse funktioniert die Ansaugung (Low-Pressure).
- Druck auf niedrigsten Punkt stellen (zu hoher Druck verhindert Ansaugung).
- Injektorventil prüfen/ersetzen, wenn verschlissen.
Wartung (5 Punkte, praxisnah)
- Pumpenöl: erster Ölwechsel nach 25 Betriebsstunden, danach empfohlen alle 3 Monate oder 250 Stunden (bei „milchig/dirty“ häufiger). Nur bis Mitte Schauglas / Max-Marke füllen, nicht überfüllen.
- Düsenverschleiß: ersetzen, wenn der Druck unter 85% des Maximums fällt (Wasserqualität/Betriebsstunden beeinflussen das stark).
- Einlassfilter: regelmäßig reinigen – gerade bei Baustellenwasser/Leitungsrückständen.
- Quick-Coupler O-Ring: bei Leckage O-Ring im weiblichen Kuppler tauschen; Ersatz-O-Ringe bereithalten.
- Riemenspannung: gelegentlich prüfen/nachstellen (inkl. Ausrichtung der Riemenscheiben). Für Belt-Drive nennt die Anleitung Messwerte (z. B. Frequenz/Deflection) – als Referenz für „saubere“ Spannung nutzen.
FAQ (praxisrelevant)
Wie viel Druck und Fördermenge hat der 25N684?
Als Richtwerte nennt Graco 4000 psi (≈275 bar) und 4,0 GPM (≈15,14 L/min).
Welche Düse nehme ich wofür?
Als Faustregel: 25° universell, 40° schonender, 15°/0° sehr aggressiv (vorsichtig testen), Chemie-Düse für Reinigungsmittelauftrag.
Wie nah darf ich an die Oberfläche?
Die Anleitung empfiehlt als Richtwert 20–60 cm Abstand – je nach Material/Düse anpassen und immer vorab testen.
Warum zieht das Gerät keine Chemie?
Die Chemieansaugung funktioniert nur im Low-Pressure und mit der Chemie-/Detergent-Düse. Zusätzlich Druck runterdrehen und Injektor prüfen.
Wie verhindere ich Frostschäden?
Für Winterbetrieb/Einlagerung beschreibt Graco ein Winterizing mit Wasser/Antifreeze-Mix. Wichtig: nicht im Frost betreiben und das System vor dem Start vollständig auftauen lassen.
Fazit
Der Graco G-Force II 4040 HC-BD (25N684) ist eine überzeugende Heavy-Duty-Lösung, wenn du konstant Leistung für Reinigung und Oberflächenvorbereitung brauchst – und dabei Wert auf einen belt-driven Aufbau mit Premium-Triplex-Pumpe legst. Wenn du willst, helfen wir dir bei der passenden Düse/Zubehör-Auslegung für deinen konkreten Untergrund und Durchsatz-Ziel.
Sicherheits-/Praxis-Hinweis: Hochdruck kann gefährlich sein. Bitte immer die Herstellerhinweise beachten, PSA tragen und in kritischen Umgebungen nur durch geschulte Anwender arbeiten.
