Graco Merkur G03C11 richtig einstellen: Druck, Materialfluss & Profi-Workflow für saubere Finishes
Wenn du mit elektrostatischem Luftspritzen reproduzierbare Oberflächen willst, entscheidet die Basis-Einstellung: sauber entlüften, stabilen Materialdurchfluss sichern und Druckgrenzen einhalten. In diesem Guide bekommst du einen praxistauglichen Ablauf (inkl. Fehlerbehebung & Wartung) – kompakt, umsetzbar und Shopfloor-tauglich.
Hinweis: Werte im Abschnitt „Grundeinstellungen“ sind als Richtwerte formuliert und leiten sich aus den zulässigen Maximalwerten sowie dem beschriebenen Setup/Operating-Prinzip ab. Versionen/Varianten können abweichen – im Zweifel immer die Dokumentation des konkreten Modells heranziehen.

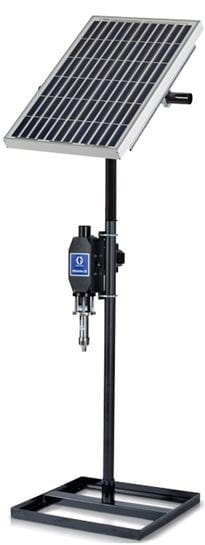

Produktbild (Beispiel)
Bildbreite: 400px (responsive skaliert). Bitte je Bildlink nur in einem Blog verwenden.
Produktüberblick: Merkur G03C11 (3:1) – Einsätze, Ausstattung, Vorteile
| Bereich | Was du bekommst (G03C11) | Warum das zählt |
|---|---|---|
| Systemtyp | Niederdruck Spritz-Komplettgerät (Luftspritzen), pneumatische Kolbenpumpe | Für Finishing-Anwendungen mit kontrolliertem Druck/Fluss und ruhigem Spritzbild |
| Pumpe | Übersetzungsverhältnis 3:1 | Skaliert Materialdruck aus dem eingestellten Luftdruck (innerhalb zulässiger Grenzen) |
| Pistole | Pro Xp 60 kV Standard (elektrostatisch) | Hoher Auftragswirkungsgrad und ergonomisches Handling durch interne Stromversorgung |
| Regelung/Filter | Bedienpanel für Luftregelung, Materialregler + Materialfilter | Stabiler Materialfluss, reproduzierbare Einstellungen, weniger Störungen durch Partikel |
| Montage | Fahrgestellmontage, inkl. Pumpen-/Pistolen-Luftsteuerung sowie Material-/Luftschlauch | Flexibel im Einsatz an unterschiedlichen Orten (z. B. Kabine/Arbeitsplatz) |
| Medienberührte Materialien | u. a. Edelstahl, Wolframkarbid, PTFE, UHMWPE, PEEK, FEP, Acetal, Nylon | Relevante Grundlage für Medien-/Lackverträglichkeit (trotzdem immer Materialdatenblatt prüfen) |
KPI #1
Max. Materialdruck: 120 psi
Das ist die Obergrenze (≈ 0,8 MPa / 8,3 bar je nach Angabe). Für stabile Ergebnisse darunter starten.
KPI #2
Max. Lufteinlass: 50 psi
Zulässiger Pumpen-/System-Luftdruck (≈ 3,4–3,5 bar). Saubere Regelung = reproduzierbarer Auftrag.
KPI #3
Max. Förderleistung: 7,5 L/min
Hilft bei der Abschätzung, ob das Setup zu Materialviskosität, Düse und Takt passt.
Tipp aus der Praxis:
Stelle zuerst stabilen Materialfluss sicher (Filter sauber, Regler korrekt, gleichmäßige Ansaugung/Versorgung) – und erhöhe den Druck erst danach.
So vermeidest du, dass du Spritzfehler „wegdrückst“, die eigentlich aus Pulsation, Luft im Material oder verstopften Filtern kommen.
Empfohlene Grundeinstellungen (Richtwerte innerhalb der Spezifikationen)
Die folgenden Einstellungen sind bewusst als Richtwerte formuliert. Sie orientieren sich an den zulässigen Grenzwerten und einem sicheren „low-to-high“-Vorgehen. Abhängig von Lack, Viskosität, Düse/Setup und Kabinenbedingungen kann es Abweichungen geben.
| Parameter | Richtwert-Startpunkt | Grenze (Spezifikation) |
|---|---|---|
| Pumpen-/System-Luftdruck | Mit ca. 30–50% der zulässigen Obergrenze starten und schrittweise erhöhen | Max. 50 psi (≈ 3,4–3,5 bar) |
| Materialdruck | So niedrig wie möglich für sauberes Spritzbild (erst stabiler Fluss, dann fein erhöhen) | Max. 120 psi (≈ 0,8 MPa / 8,3 bar) |
| Temperatur (Betrieb) | Prozess stabil halten (Material, Kabine, Luft) – Schwankungen verursachen sichtbare Unterschiede | Max. 49°C (120°F) |
| Schlauchlänge | So kurz wie praktikabel (Druckverluste & „Lag“ reduzieren) | Max. 7,6 m (25 ft) |
Profi-Workflow (5–7 Schritte) – so stellst du das Setup sauber ein
- Arbeitsplatz & Kabine vorbereiten: Für ausreichende Lüftung sorgen und das Setup so platzieren, dass Regler/Panel gut erreichbar sind.
- Erdung konsequent prüfen: Bei elektrostatischem Spritzen ist eine korrekte Erdung Grundvoraussetzung, bevor Materialdruck und Luft hochgefahren werden.
- Spülen vor dem ersten Einsatz / nach Wechsel: Anlage gemäß Anleitung spülen, um Reststoffe/Verunreinigungen zu entfernen.
- Pumpe befüllen & primen: Materialfluss aufbauen, Filter/Regler im Blick behalten, bis der Durchfluss gleichmäßig ist.
- Pistole einstellen: Erst Pistolen-Setup vornehmen (Material- und Luftseite) – anschließend in kleinen Schritten optimieren.
- Feinabstimmung über Druck & Fluss: Materialdruck nur so weit erhöhen, bis das Spritzbild sauber ist und die Oberfläche ruhig ausläuft (nicht „überdrücken“).
- Abschalten/Unterbrechen sicher ausführen: Vor Arbeiten an Filter/Schlauch/Pistole immer das Druckentlastungsverfahren durchführen.
Fehlerbehebung: 4 typische Probleme + schnelle Maßnahmen
1) Unruhiges Spritzbild / „Spucken“
- Materialfilter prüfen/reinigen – ein zugesetzter Filter destabilisiert den Fluss.
- Pumpe erneut primen, bis der Materialfluss gleichmäßig ist.
- Schrittweise Druck reduzieren und wieder kontrolliert hochfahren (innerhalb der Grenzwerte).
2) Zu wenig Material / schwacher Auftrag
- Materialregler so einstellen, dass ein stabiler Durchfluss entsteht (erst Stabilität, dann Leistung).
- Schlauchführung/Länge prüfen – unnötige Länge erhöht Verluste.
- Luftdruck (Pumpen-/Systemseite) in kleinen Schritten erhöhen, ohne die Maximalwerte zu überschreiten.
3) Druck lässt sich schlecht stabil halten
- Regler/Panel-Einstellung überprüfen: Regler müssen feinfühlig und reproduzierbar arbeiten.
- Filter/Regler-Kombination auf Durchlass/Verstopfung prüfen.
- Prozess stabilisieren (Materialzustand/Temperatur), bevor du weiter optimierst.
4) Probleme in der Kabine bei elektrostatischer Anwendung
- Erdung erneut prüfen und sicherstellen, dass das System korrekt aufgebaut ist, bevor du weiter spritzt.
- Lüftung/Booth-Bedingungen sicherstellen (Prozesssicherheit).
- Bei Unsicherheit die freigegebenen Normen/Approvals des Systems berücksichtigen (Modellabhängigkeit möglich).
Wartung: 5 Punkte, die du konsequent einhalten solltest
- Vor Wartung immer Druck entlasten (Pressure Relief Procedure), bevor du Filter/Schläuche/Pistole öffnest.
- Spülen nach Materialwechsel bzw. gemäß Prozess, um Ablagerungen zu reduzieren.
- Wet Cup / Ölertasse im Blick behalten (Füllstand/Condition), um Dichtungen zu schützen.
- Filter regelmäßig prüfen/reinigen – das ist oft der schnellste Hebel für Prozessstabilität.
- Schläuche/Anschlüsse regelmäßig auf Dichtheit und saubere, sichere Verlegung kontrollieren.
FAQ (praxisrelevant)
1) Wie hoch darf ich den Luftdruck maximal einstellen?
Für das Merkur 3:1 Package wird ein maximaler Lufteinlass von 50 psi angegeben. Als Praxisregel: immer niedrig starten und nur so weit erhöhen, wie für ein sauberes Spritzbild nötig.
2) Was ist der maximale Materialdruck?
Für G03C11 wird ein maximaler Betriebs-/Materialdruck von 120 psi genannt (modell-/angabenabhängig als 0,8 MPa bzw. 8,3 bar geführt). Nicht ausreizen, sondern mit Reserve fahren.
3) Warum ist ein Materialfilter so wichtig?
Das System enthält Materialfilter und Materialregler zur Stabilisierung des Durchflusses. Partikel oder zugesetzte Filter sind häufige Ursachen für Unruhe im Spritzbild und schwankenden Auftrag.
4) Welche Schlauchlänge ist vorgesehen?
Für das G03C11-Setup wird eine maximale Schlauchlänge von 25 ft (7,6 m) genannt. Je kürzer und sauberer verlegt, desto schneller/konstanter reagiert das System.
5) Gibt es Hinweise zur Materialverträglichkeit bei Reglern?
In der Dokumentation wird darauf hingewiesen, dass ein bestimmter Materialregler (Acetal) nicht mit Lackverdünner kompatibel ist. Prüfe deshalb immer Medienverträglichkeit von Regler/benetzten Teilen gegen dein Materialdatenblatt.
Fazit
Das Merkur G03C11 ist ein komplettes Niederdruck-Luftspritzsystem mit 3:1 Kolbenpumpe, Fahrgestell und Pro Xp 60 kV Elektrostatikpistole. Wenn du Filter/Regler sauber hältst, den Materialfluss zuerst stabilisierst und Druckwerte innerhalb der Grenzwerte schrittweise optimierst, erreichst du reproduzierbare Finishes mit weniger Ausschuss.
