Praxis-Guide
Sagola Classic Pro XD richtig einstellen: 21EPA vs. HVLP – Richtwerte, Workflow & Troubleshooting
Wenn Finish, Effizienz und Prozesssicherheit zählen, entscheidet oft nicht die „beste Pistole“, sondern die passende Kombination aus Luftkappe, Düse und Einstellungen.
In diesem Guide bekommst du praxistaugliche Richtwerte (ohne Marketing-Nebel) und einen sauberen Profi-Workflow – speziell für die Classic Pro XD.
Für wen ist der Guide?
Werkstatt, Industrie, Holz & Dekor – überall dort, wo du reproduzierbar lackieren willst und 21EPA/HVLP sauber unterscheiden musst.
Was du mitnimmst
Richtwerte zu Druck, Abstand & Luftverbrauch, Düsenauswahl, 5–7-Schritte-Workflow, 4 Fehlerbilder + Maßnahmen.
Produktüberblick: 21EPA (1,40) vs. HVLP (1,60) – Varianten & typische Einsätze
| Variante | Stärken in der Praxis | Richtwerte (Setup) |
|---|---|---|
|
Classic Pro XD 21EPA · 1,40 mm Finish/hochwertige Oberflächen |
Fokus auf hochwertige Finisharbeiten mit typischer Sagola-Spritzqualität; geeignet für Lacke/Farbstoffe je nach System und Düsensatz. |
Spritzabstand: ca. 18–20 cm (Richtwert) Luftverbrauch: ca. 225 L/min (Richtwert) Max. empfohlener Eingangsdruck: 2 bar (Richtwert) |
|
Classic Pro XD HVLP · 1,60 mm Finish + Primer (breit einsetzbar) |
HVLP steht bei der Classic Pro XD für maximale Einsparung und minimalen Spritznebel – sinnvoll, wenn du materialeffizient und „sauber“ arbeiten willst. |
Spritzabstand: ca. 12–15 cm (Richtwert) Luftverbrauch: ca. 355 L/min (Richtwert) Max. empfohlener Eingangsdruck: 2 bar (Richtwert) |
Hinweis: Alle Werte sind Richtwerte und hängen vom Materialsystem (Viskosität), Verdünnung, Temperatur und deinem Spritzbild ab.
KPI 1
650 ml
Becherkapazität – praxistauglich für längere Bahnen ohne ständiges Nachfüllen (Richtwert).
KPI 2
2 bar
Max. empfohlener Luft-Eingangsdruck – guter Startpunkt für reproduzierbare Einstellungen (Richtwert).
KPI 3
> 2 HP
Ausgelegt für portable Kompressoren > 2 HP – wichtig, wenn du mobil oder in kleineren Setups arbeitest (Richtwert).
Praxis-Tipp (schnell & effektiv)
Wenn du zwischen 21EPA und HVLP wechselst: nicht nur den Abstand anpassen – stell auch dein Testbild neu ein.
HVLP arbeitet typischerweise näher (12–15 cm), 21EPA weiter (18–20 cm). Starte mit 1–2 Testbahnen, bis Randzone und Nassfilm stabil sind.
Empfohlene Grundeinstellungen (aus Herstellerdaten abgeleitet – Richtwerte)
| Parameter | HVLP | 21EPA |
|---|---|---|
| Spritzabstand | 12–15 cm (Richtwert) | 18–20 cm (Richtwert) |
| Luftverbrauch | ≈ 355 L/min (Richtwert) | ≈ 225 L/min (Richtwert) |
| Max. empfohlener Eingangsdruck | 2 bar (Richtwert) | |
| Becher / Filter | 650 ml Becher · Produktfilter 80 Mesh (Richtwerte) | |
Wichtig: Feintuning erfolgt immer über Spritzbild (Fächer, Rand, Verlauf) und Materialdatenblatt (Viskosität/Topfzeit/Empfehlungen).
Profi-Workflow (5–7 Schritte) für reproduzierbare Ergebnisse
- Material vorbereiten: Mischungsverhältnis einhalten, sauber sieben/filtern, Temperatur beachten.
- Pistole konfigurieren: passende Luftkappe (21EPA/HVLP) + Düse wählen; Düse/Nadel aus Edelstahl ist auf robuste Nutzung ausgelegt.
- Start-Setup setzen (Richtwerte): max. 2 bar Eingangsdruck, HVLP näher (12–15 cm), 21EPA weiter (18–20 cm).
- Testbild spritzen: 1–2 Bahnen auf Musterteil/Abdeckpapier – Fächerbreite, Randzonen und Benetzung prüfen.
- Feintuning: erst Fächer, dann Materialmenge, dann Abstand/Geschwindigkeit anpassen – immer nur eine Variable pro Schritt ändern.
- Applikation: gleichmäßige Überlappung, konstante Geschwindigkeit, saubere Kantenführung.
- Direkt nach dem Job reinigen: spart Zeit und hält das Spritzbild stabil – besonders wichtig, weil Verschleiß/Leckagepunkte reduziert werden sollen.
Fehlerbehebung: 4 typische Probleme + schnelle Maßnahmen
1) Orangenhaut / schlechter Verlauf
- Spritzabstand auf System anpassen (HVLP näher, 21EPA weiter – Richtwerte).
- Materialmenge/Geschwindigkeit feinjustieren, bis Nassfilm stabil ist.
- Testbild neu einstellen, wenn Luftkappe oder Düse gewechselt wurde.
2) Zu viel Nebel / Overspray
- HVLP nutzen (konzipiert für minimale Nebelbildung) und den näheren Abstand einhalten (Richtwert).
- Materialmenge reduzieren und sauberer überlappen statt „zu trocken“ zu spritzen.
3) Spritzbild instabil / „spuckt“
- Becher/Entlüftung prüfen, Material filtern (80-Mesh Filter als Richtwert).
- Düse/Nadel reinigen; bei Bedarf passenden Düsensatz (Düse+Nadel) montieren.
4) Zu wenig Materialdurchsatz / „trocken“
- Düsengröße passend wählen: 1,40 mm eher Finish, 1,60 mm Finish+Primer, größere Düsen für dickere Systeme (Richtwerte).
- Materialmenge erhöhen und Spritzgeschwindigkeit reduzieren – bis der Auftrag „satt“ aber kontrolliert ist.
Wartung (5 Punkte), damit die Classic Pro XD dauerhaft stabil spritzt
- Nach jedem Einsatz gründlich reinigen – matt verchromte Oberfläche erleichtert das Handling.
- Aircap und Düse auf Ablagerungen prüfen; nur saubere Bohrungen liefern saubere Zerstäubung.
- Verschleißteile im Blick behalten (Dichtungen/Washer/Valve-Kit je nach Nutzung).
- Becher und Deckel sauber halten; Filterlösung konsequent nutzen, um Partikel zu vermeiden.
- Original-Ersatzteile verwenden, um Funktion und Prozesssicherheit zu erhalten.
FAQ – häufige Praxisfragen
1) Was ist der wichtigste Unterschied zwischen 21EPA und HVLP?
In der Praxis: HVLP ist auf Einsparung und minimalen Nebel ausgelegt, 21EPA auf leistungsstarke Finish-Performance. Dazu kommen unterschiedliche Richtwerte bei Abstand und Luftverbrauch.
2) Welche Düse passt am besten für „Allround“?
1,60 mm gilt oft als sinnvoller Mittelweg für Finish und viele Primer-Situationen (Richtwert). Für reines Finish eher 1,40 mm; für HS-Aufbau eher größer.
3) Mit welchem Druck starte ich?
Als Richtwert: max. 2 bar Eingangsdruck. Feintuning erfolgt über Spritzbild, Materialfluss und Abstand.
4) Warum ist der Spritzabstand so entscheidend?
Weil er direkten Einfluss auf Benetzung, Verlauf und Overspray hat. HVLP arbeitet typischerweise näher (12–15 cm), 21EPA eher weiter (18–20 cm) – jeweils als Richtwerte.
5) Muss ich bei mobilen Kompressoren etwas beachten?
Die Classic Pro XD ist für portable Kompressoren > 2 HP ausgelegt (Richtwert). Achte trotzdem darauf, dass dein Setup den Luftbedarf deiner Luftkappe zuverlässig liefern kann.

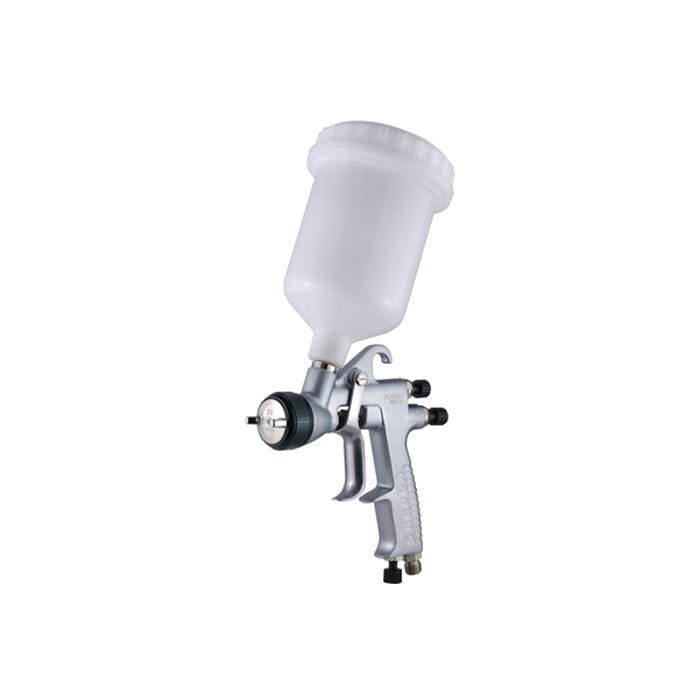

Bild (separat für diesen Blog)
Jetzt passende Variante wählen (CTA)
Du willst direkt loslegen? Hier sind die beiden passenden Varianten aus dem Guide – 21EPA (1,40) für Finish-Fokus und HVLP (1,60) für effizientes, nebelarmes Arbeiten.
Fazit
Die Classic Pro XD ist dann stark, wenn du sie sauber konfigurierst: Luftkappe (21EPA/HVLP), passende Düse und ein reproduzierbares Start-Setup.
Nutze die Richtwerte als Startpunkt, stell dein Spritzbild konsequent über Testbahnen ein – und du bekommst stabilen Verlauf, kontrollierten Auftrag und weniger Ausschuss.
