Praxis-Guide
Sagola 3300 GTO richtig einstellen: TECH vs. EVO (1,30 mm) – für sauberes Finish & weniger Overspray
Du willst mit der Sagola 3300 GTO reproduzierbar lackieren – mit kontrolliertem Spritzbild, stabiler Materialausnutzung und weniger Nebel? In diesem Guide bekommst du praxisnahe Richtwerte (aus Herstellerdaten abgeleitet), einen Profi-Workflow und schnelle Fehlerdiagnose – speziell für die beliebten 1,30 mm-Setups in TECH (Bodyshop) und EVO (Industrie/Holz).
Hinweis: Einstellungen sind Richtwerte. Materialdatenblatt, Temperatur, Viskosität und Prozessanforderungen können Abweichungen erfordern.

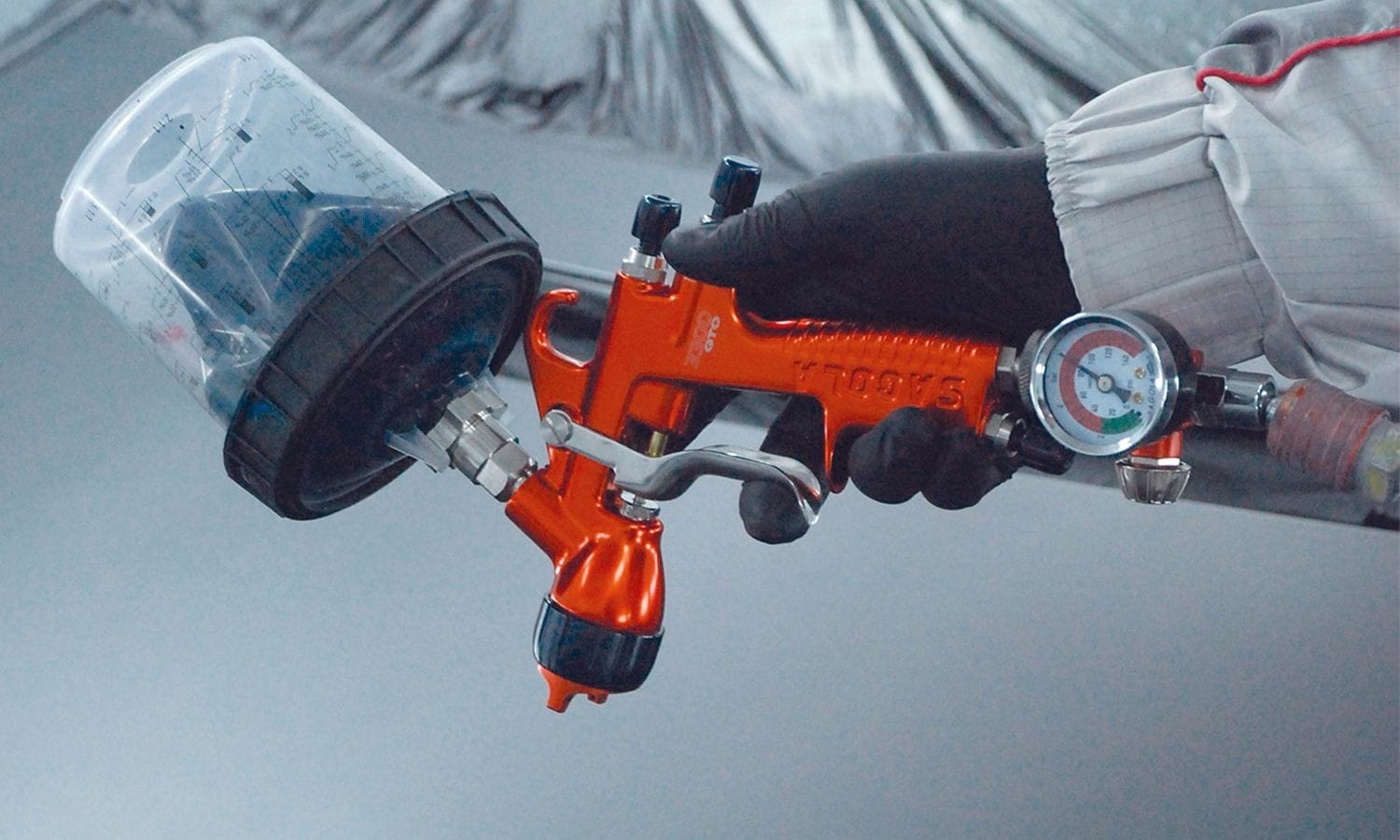

Produktbild (Referenz)
Tipp: Wenn du mehrere Pistolen im Einsatz hast, arbeite mit klarer Kennzeichnung (z. B. Setup/Material/Operator), damit Einstellungen nicht „wandern“.
Produktüberblick: 2 Varianten im direkten Vergleich (1,30 mm)
| Variante | System / Fokus | Typische Einsätze | Praxis-Plus |
|---|---|---|---|
|
Sagola 3300 GTO TECH 1,30 mm + RC2 Regler |
TECH – schnelle Applikation, hohe Spray-Qualität | Bodyshop-Finishes: Klarlack/Decklack (HS/MS, 1K/2K je nach System), gleichmäßige Oberfläche | RC2 mit Manometer für reproduzierbare Druck-Checks; großer Fächer, kontrolliertes Spritzverhalten |
|
Elcometer Sagola 3300 GTO EVO 1,30 mm Edelstahl Nadel-/Düsen-Kit |
EVO – Speed & Effizienz, sehr guter Mix aus Tempo und Finish | Industrie/Holz: Decklacke & Klarlacke, Serienprozesse, stabile Ergebnisse bei Produktivität | Gute Balance aus Durchsatz und Feinzerstäubung; robustes Setup für „Alltag & Serie“ |
Warum 1,30 mm so beliebt ist
„Universal“-Durchsatz
Für viele Finishes ein ausgewogener Mix aus Materialfluss, Kontrolle und Spritzbild.
Worauf’s wirklich ankommt
Luftkappe + Abstand
TECH/HVLP/EVO/EPA verhalten sich unterschiedlich – Abstand & Luftführung entscheiden über Glanz, Nebel und Verlauf.
Konversions-Booster
Reproduzierbarkeit
Mit Manometer-Check, Testspritzbild und sauberem Setup bekommst du „gleiches Ergebnis bei gleichem Job“.
Praxis-Tipp (gelbe Box): Testbild in 30 Sekunden
Sprühe vor dem Werkstück 1–2 kurze Bahnen auf Testkarte: Fächer gleichmäßig? Ränder nicht „trocken“?
Dann erst an das Teil. Wenn die Ränder staubig sind: Abstand/Tempo prüfen und Luft-/Materialmenge fein nachziehen.
So sparst du dir Nacharbeit auf dem Bauteil.
Empfohlene Grundeinstellungen (Richtwerte aus Herstellerdaten abgeleitet)
Die 3300 GTO arbeitet mit unterschiedlichen Luftkappen-Systemen. Herstellerdaten geben je System typische Spritzabstände, Fächergrößen und Luftverbrauch vor. Nutze sie als Startpunkt und trimme dann auf Material & Oberfläche.
| System | Spritzabstand (Richtwert) | Fächer (Richtwert) | Luftverbrauch (Richtwert) |
|---|---|---|---|
| GTO TECH | ca. 18–20 cm | ca. 290–300 mm | ca. 290 L/min |
| 3300 EVO | max. ca. 18 cm | ca. 280 mm | ca. 320 L/min |
| Hinweis Druck | Max. zulässiger Eingangsdruck: 2 bar (Herstellerwert). Für die Feinabstimmung immer Materialdatenblatt/Prozessvorgaben beachten. | ||
Zusätzliche Richtwerte (herstellerseitig): Becherkapazität 650 ml, Luftanschluss 1/4", Mindest-Transfer 65–75% (systemabhängig).
Profi-Workflow (5–7 Schritte) – so kommst du schnell zum stabilen Ergebnis
- System wählen: TECH für Bodyshop-Speed & Finish, EVO für Industrie/Holz mit effizientem Tempo-Finish-Mix.
- Material vorbereiten: korrekt mischen/filtern (Filter im Becher/Gravity), Viskosität und Topfzeit beachten.
- Pistole „nullen“: Fächer öffnen, Materialmenge auf Basiseinstellung, dann Schritt für Schritt feinjustieren.
- Abstand & Tempo setzen: starte mit den Richtwerten (TECH 18–20 cm / EVO bis max. 18 cm) und halte die Pistole parallel.
- Testspritzbild: 1–2 Bahnen auf Testkarte, Ränder/Verlauf prüfen, dann minimal korrigieren (nicht „überdrehen“).
- Auftrag am Bauteil: gleichmäßige Überlappung, ruhige Hand, konstante Geschwindigkeit – lieber 2 saubere Gänge als 1 hektischer.
- Sofort reinigen: nach dem Job kurz spülen, Luftkappe/Front sauber halten – verhindert Spritzbilddrift beim nächsten Einsatz.
Fehlerbehebung (4 typische Probleme + Maßnahmen)
1) Trockene Ränder / zu viel Nebel
- Abstand prüfen: bei TECH nicht zu weit, bei EVO nicht über „max. Abstand“ hinaus.
- Tempo stabilisieren: zu schnell = trockener Auftrag.
- Materialmenge/Fächer minimal nachjustieren, Testkarte erneut prüfen.
2) Orangenhaut / schlechter Verlauf
- Richtabstand einhalten und parallel führen (keine „Schwenkbewegung“).
- Materialdatenblatt checken (Viskosität/Topfzeit/Flash-off) – Verlauf ist oft materialgetrieben.
- Setup minimal feintrimmen statt große Sprünge (kleine Änderungen, Testbild).
3) Läufer / zu nasser Auftrag
- Tempo erhöhen oder Materialmenge leicht reduzieren.
- Überlappung kontrollieren: zu viel „Doppelnass“ erzeugt Läufer.
- Aufbau lieber in zwei sauberen Durchgängen statt „voll drauf“.
4) Unruhiger Fächer / Spucken / Streifen
- Filter/Becher prüfen: Verschmutzung verursacht oft Störungen im Materialfluss.
- Front-End reinigen: Luftkappe/Nozzle frei von Anhaftungen halten.
- Verschleißteile checken (Nadel/Düse/Packung) und ggf. tauschen.
Wartung (5 Punkte, die dein Setup stabil halten)
- Direkt nach dem Einsatz spülen (Materialweg sauber = Spritzbild bleibt konstant).
- Luftkappe & Front-End reinigen (Anhaftungen verändern Fächer & Zerstäubung).
- Filter routinemäßig prüfen (Becher-/Gravity-Filter verhindert Spucken/Streifen).
- Verschleißteile überwachen (Nadel/Düse/Packung; bei Symptomen gezielt tauschen).
- Sauber lagern (trocken, geschützt; so bleibt die Mechanik leichtgängig und die Dichtflächen sauber).
FAQ (praxisrelevant)
1) TECH oder EVO – was ist „einfacher“ für gleichmäßiges Finish?
TECH ist stark auf Bodyshop-Speed & Finish ausgelegt, EVO ist der effiziente Mix für Industrie/Holz. „Einfacher“ ist das System, das zu deinem Prozess passt – dann brauchst du weniger Kompromisse bei Abstand/Tempo.
2) Warum weicht mein Spritzbild trotz gleicher Einstellungen ab?
Häufige Ursachen: andere Viskosität/Temperatur, leicht verschmutzte Luftkappe/Filter oder unkonstanter Abstand. Darum: kurzer Testspritz vor jedem Job.
3) Welche Düsengröße ist für Primer/Füller sinnvoll?
Grundregel: höhere Viskosität = größere Düse. Für Füller/Primer werden typischerweise größere Größen als 1,30 mm genutzt (je nach Material und System).
4) Wie wichtig ist der richtige Spritzabstand wirklich?
Extrem wichtig: Herstellerwerte geben je System klare Richtbereiche (TECH 18–20 cm, EVO bis max. 18 cm). Zu weit = trockene Ränder/Nebel, zu nah = Läufer.
5) Lohnt sich ein Manometer/Regler am Griff?
Ja, für Reproduzierbarkeit. Ein Druck-Check macht Setups vergleichbar – besonders, wenn mehrere Anwender oder mehrere Pistolen im Umlauf sind.
Fazit
Mit der Sagola 3300 GTO bekommst du ein modulares System: Luftkappe (TECH/EVO) bestimmt das Verhalten, Düse (z. B. 1,30 mm) den Durchsatz. Wenn du mit Richtabstand startest, konsequent testest und sauber wartest, erreichst du schnell stabile Ergebnisse – mit weniger Overspray und weniger Nacharbeit.
