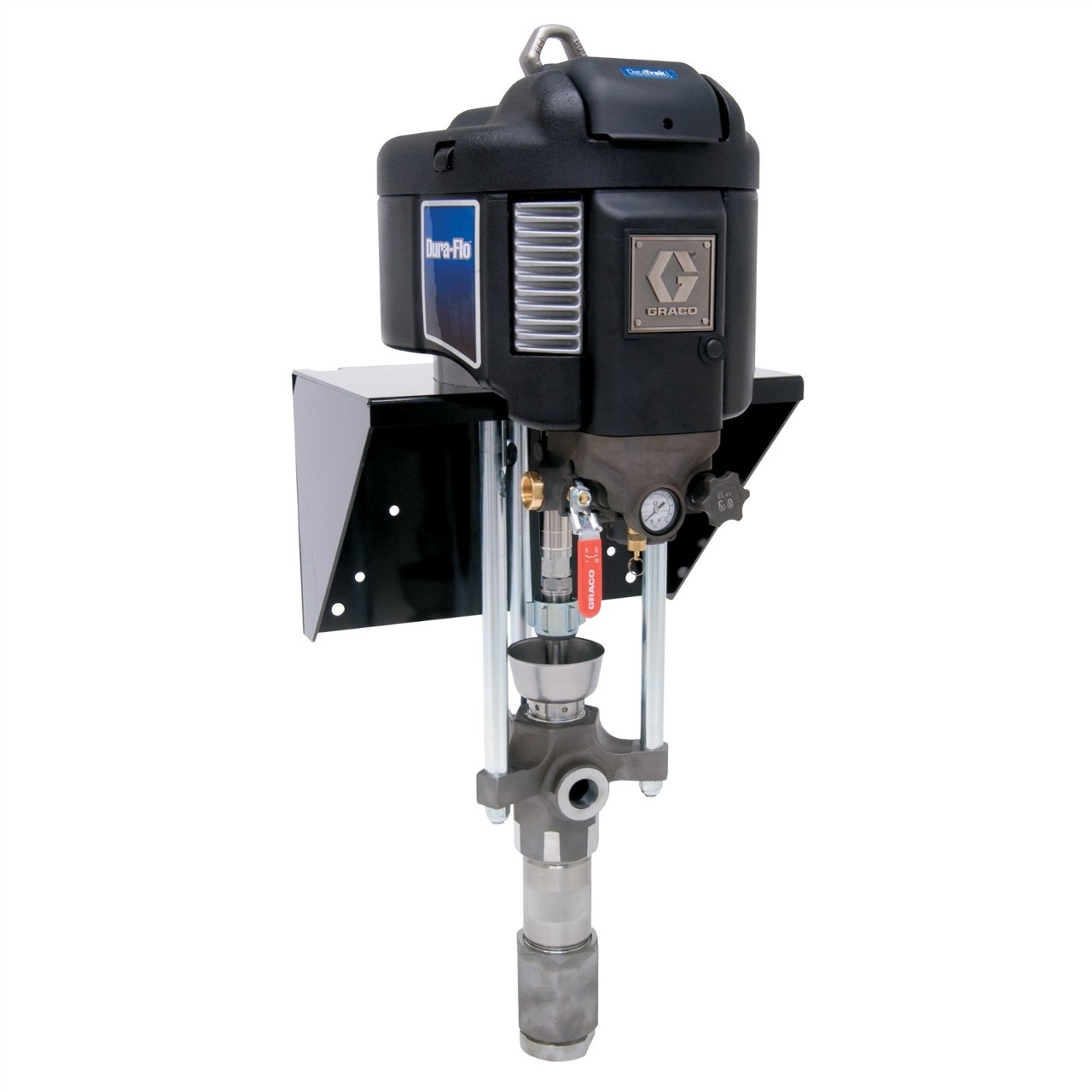

Graco Dura-Flo NXT 2-Kugel-Kolbenpumpe richtig einrichten – für konstante Förderung & weniger Stillstand
Eine 2-Kugel-Kolbenpumpe ist dann richtig gut, wenn sie im Alltag gleichmäßig fördert, sich leicht einstellen lässt und bei Druckschwankungen nicht sofort „zickt“. In diesem Praxis-Guide bekommst du einen klaren Workflow, Richtwerte (als Orientierung) und typische Fehlerbilder – damit deine Graco Dura-Flo NXT 2-Ball reproduzierbar läuft.
.jpg?ts=1772210351)
Worum es hier geht
Praxis-Setup, Richtwerte, Workflow, Fehlersuche und Wartung – speziell für die Dura-Flo NXT 2-Kugel-Kolbenpumpe. Ziel: stabile Materialversorgung bei weniger Stillstand.
Produktüberblick: Varianten, Einsätze, Vorteile
| Variante | Typische Einsätze | Praxisnutzen |
|---|---|---|
| 6:1 (z. B. geräuscharmer Abluftmotor) | Stabile Förderung bei moderaten Drücken | Leiser Betrieb, gut für längere Laufzeiten |
| 23:1 (optional mit DataTrak) | Höhere Druckanforderungen / zäheres Material | Mehr Druckreserve, Prozessdaten/Überwachung möglich |
| Enteisungs-Abluftmotor | Kalte Umgebung / hohe Taktung | Hilft gegen Vereisung, stabilere Laufbereitschaft |
Hinweis: Varianten/Features basieren auf den verfügbaren Produktangaben. Konkrete Grenzwerte sind pro Ausführung unterschiedlich.
Passende Dura-Flo NXT direkt bestellen
Du willst die Variante mit geräuscharmem Abluftmotor und Edelstahl/PTFE-Ausführung? Hier geht’s direkt zum Produkt.
Empfohlene Grundeinstellungen (Richtwerte)
Ohne deine konkrete Materialdaten/Anlage kann man keine festen Werte seriös versprechen. Nutze die folgenden Punkte als Richtwerte und taste dich in kleinen Schritten heran.
- Luftversorgung: saubere, trockene Druckluft; Filter/Wasserabscheider regelmäßig prüfen.
- Druckaufbau: langsam hochfahren, bis die Förderung stabil ist (nicht „auf Anschlag“ starten).
- Materialzufuhr: Ansaugseite luftfrei, kurze Wege, keine unnötigen Querschnittsverengungen.
- Temperatur/Viskosität: Material im empfohlenen Verarbeitungsfenster halten; zähes Material ggf. konditionieren.
- Monitoring: Bei DataTrak/Überwachung: Alarme nicht ignorieren – sie sind oft Frühindikatoren.
Profi-Workflow: In 6 Schritten zur stabilen Förderung
- Sichtcheck: Schläuche, Anschlüsse, Materialbehälter, Filter – alles dicht, sauber, korrekt montiert.
- Luft vorbereiten: Druckluft aufbereiten (Filter/Regler), dann langsam Luft anlegen.
- Material ansaugen: Luftfrei ansaugen/primen, bis ohne Blasen gefördert wird.
- Sanft hochfahren: Druck/Stroking schrittweise erhöhen, bis die Applikation stabil läuft.
- Prozess stabilisieren: Materialtemperatur, Zufuhr und ggf. Rücklauf so einstellen, dass Druckschwankungen minimiert werden.
- Dokumentieren: Deine funktionierenden Einstellungen notieren (Material, Temp, Druck, Düse/Setup) – spart beim nächsten Auftrag Zeit.
Fehlerbehebung: 4 typische Probleme & schnelle Maßnahmen
- Ansaugseite auf Luftzug/Undichtigkeiten prüfen (Klemmen, Dichtungen, Kupplungen).
- Materialfilter/Sieb prüfen und reinigen (Verstopfung erzeugt Druckschwankungen).
- Materialzustand checken (Viskosität/Temperatur) und ggf. konditionieren.
- Ansaugrohr/Schlauch auf Knick/Blockade prüfen; Querschnitte nicht unnötig reduzieren.
- Ventilsitze/Kugeln auf Verschmutzung/Verschleiß prüfen (Dichtschluss).
- Druckluftversorgung (Regler/Leitung) auf ausreichenden Durchsatz prüfen.
- Trockene Luft sicherstellen (Wasserabscheider/Filter warten).
- Bei kalter Umgebung: Enteisungs-Abluftmotor bzw. passende Ausführung wählen.
- Material temperieren, damit die Pumpe nicht gegen „zu zäh“ anarbeiten muss.
- Luftdruck reduzieren und schrittweise hochfahren – zu aggressives Starten vermeiden.
- Mechanische Punkte prüfen (Befestigung, Luftmotor-Zubehör, lose Teile).
- Wartungszustand checken: Dichtungen/Packungen/Schmierung gemäß Plan.
Wartung: 5 Punkte, die sich in der Praxis bewähren
- Druckluftaufbereitung regelmäßig warten (Filterelemente, Wasserabscheider).
- Materialfilter/Siebe nach Prozessplan reinigen oder wechseln.
- Dichtungen/Packungen auf Leckage prüfen und bei Bedarf ersetzen.
- Ventile/Kugeln auf Verschleiß, Partikel und sauberen Sitz prüfen.
- Einstellungen/Prozessdaten dokumentieren (Material, Temperatur, Druck, Laufverhalten).
FAQ
1) Welche Übersetzung passt – 6:1 oder 23:1?
6:1 ist oft die ruhige Wahl für moderate Drücke und lange Laufzeiten. 23:1 bietet mehr Druckreserve, wenn Material/Prozess höhere Drücke verlangt.
2) Woran erkenne ich Luft im Material?
Typisch sind Pulsation, „Spucken“ oder ein unruhiges Spritzbild. Prüfe zuerst Ansaugseite, Dichtheit und Materialstand.
3) Muss ich mit DataTrak arbeiten?
Nicht zwingend – aber Monitoring/Alarme können helfen, Abweichungen früh zu erkennen und Stillstände zu reduzieren.
4) Was ist der häufigste Grund für schlechte Förderung?
In der Praxis: Luft auf der Ansaugseite, verstopfte Filter oder verschlissene Ventilkomponenten. Starte immer dort mit der Diagnose.
5) Wie oft sollte ich Service machen?
Abhängig von Material, Laufzeit und Umgebung. Orientiere dich an einem festen Plan (Filter/Dichtungen/Ventile) und dokumentiere Auffälligkeiten.
Fazit
Mit einem sauberen Setup (luftfreie Ansaugseite, gute Luftaufbereitung, langsames Hochfahren) und einem einfachen Diagnose-Schema bekommst du die Dura-Flo NXT 2-Kugel-Kolbenpumpe stabil in den Prozess. Wenn du eine passende Ausführung suchst, nutze die roten CTAs – und sichere dir ein Setup, das im Alltag zuverlässig läuft.
