Praxis-Guide
WIWA Effective Hochdruckpumpe: Varianten, Richtwerte & Profi-Workflow für reproduzierbar saubere Airless-Ergebnisse
Für Handwerk & Industrie: So wählen Sie die passende Ausführung (Dreifuß/Fahrgestell/Wandhalter) und stellen Druck & Materialfluss praxisnah ein – ohne Rätselraten.
Worum geht’s in diesem Guide?
- Welche WIWA Effective-Variante zu Ihrem Setup passt (mobil / stationär / Wandmontage)
- Technische Eckdaten (Druckübersetzung, Betriebsdruck, Förderleistung) kompakt
- Richtwerte für Grundeinstellungen + Rechenhilfe (aus Übersetzung abgeleitet)
- 7-Schritte-Workflow, Troubleshooting & Wartung für stabile Ergebnisse
Einleitung: Warum die WIWA Effective oft „einfach läuft“ – und wie Sie das ausnutzen

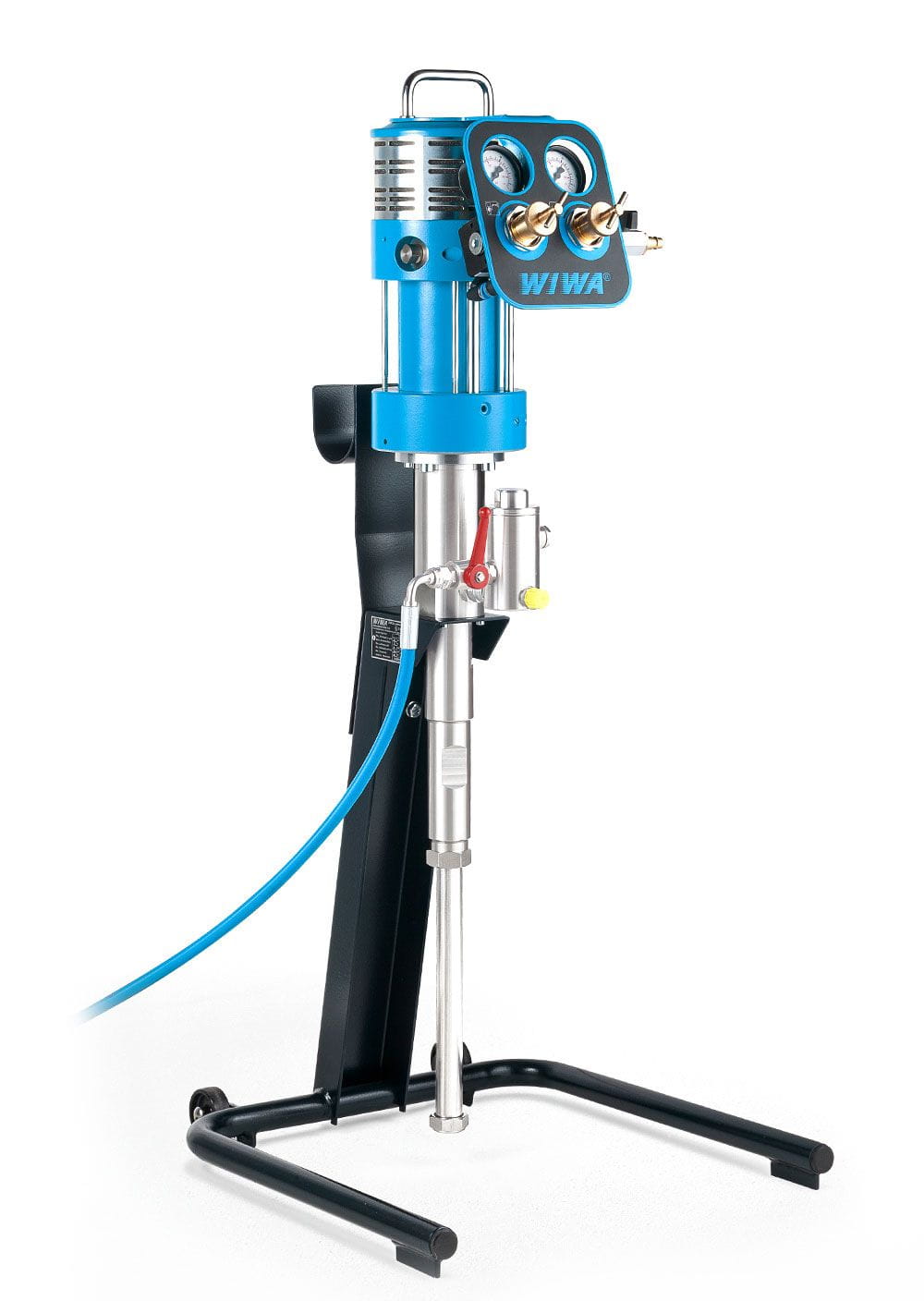

Die WIWA Effective ist als 1K Airless/AirCombi-Lackieranlage auf einfaches Handling und gleichmäßiges Spritzbild ausgelegt: Bedienelemente vorne, Schlauchhalter hinten, robuste Bauweise mit wenigen Verschleißteilen und materialberührte Teile aus Edelstahl. Genau diese „wenig Drama“-Eigenschaften sind ideal, wenn Sie im Alltag schnell zwischen Baustelle, Werkstatt und Serienaufträgen wechseln – und trotzdem ein konstantes Finish brauchen.
Produktüberblick: Varianten & typische Einsätze (schnell vergleichen)
| Variante | Kurzbeschreibung | Wenn sie passt | Bestell-Nr. (RS) |
|---|---|---|---|
| Auf Dreifuß (D/DAS) | Stand-Setup für wechselnde Arbeitsplätze, kompakt, schnell aufgestellt. | Werkstatt / Montage-Einsätze, wenn Sie mobil sein wollen, aber keine Fahrwerks-Logistik brauchen. | 0666441 |
| Auf Fahrgestell (F/DAS) | Mobiles Fahrwerk für schnelle Positionswechsel. | Baustelle/Produktion: häufiges Umsetzen, lange Wege, wechselnde Stationen. | 0659810 |
| Fahrgestell mit Zulaufbehälter/Trichter (F/GZ) | Mit Trichter/Feed-Funnel für komfortables Nachfüllen. | Wenn Sie aus Gebinden/Bechern zügig nachlegen und das Handling vereinfachen wollen. | 0660089 |
| Fahrgestell mit Ansaugleitung (F/ASL) | Ansaugleitung statt Direktansaugung (Setup abhängig vom Gebinde/Ansaugweg). | Wenn Sie über definierte Ansaugwege arbeiten oder das Gebinde-Handling es erfordert. | 0660090 |
| Wandhalter (W/ASL) | Stationäre Wandmontage, platzsparend. | Fixe Beschichtungsplätze, Kabine, definierter Materialfluss, wenig Umsetzen. | 0666442 |
Hinweis: Abkürzungen wie DAS (Direktansaugung) und ASL (Ansaugleitung) sind herstellerseitig definiert.
KPI #1
264 bar
Max. Betriebsdruck (bei 33:1 Übersetzung, max. 8 bar Lufteingang).
KPI #2
4,2 l/min
Max. Förderleistung (Richtgröße fürs Tempo bei passenden Materialbedingungen).
KPI #3
Edelstahl
Alle materialberührten Teile sind aus Edelstahl – praktisch bei robusten Beschichtungsalltag-Anforderungen.
Praxis-Tipp (schnell spürbar): Druck „von unten“ einstellen
Starten Sie bewusst mit wenig Luftdruck und erhöhen Sie schrittweise, bis das Spritzbild stabil ist. Mit der Druckübersetzung 33:1 können Sie sich den Materialdruck schnell als Richtwert rechnen:
Materialdruck ≈ Lufteingangsdruck × 33. So vermeiden Sie unnötig hohen Druck (Overspray, Materialnebel) und finden schneller den Sweet-Spot fürs jeweilige Material.
CTA: Passende WIWA Effective Ausführung direkt auswählen
Wählen Sie die Bauform passend zu Ihrem Arbeitsalltag (mobil vs. stationär). Alle Links führen direkt zu Beschicht.com:
Empfohlene Grundeinstellungen (als Richtwerte)
Die WIWA Effective arbeitet mit 33:1 Druckübersetzung und maximal 8 bar Lufteingangsdruck (→ max. 264 bar Betriebsdruck). Nutzen Sie die folgenden Startwerte als Richtwerte – die Feinabstimmung hängt immer von Material, Düse, Schlauchlänge, Temperatur und gewünschter Oberfläche ab.
| Regler/Parameter | Start-Richtwert | Warum (Praxislogik) |
|---|---|---|
| Lufteingangsdruck | 3–4 bar (Start), dann in 0,5-bar-Schritten erhöhen | Sanfter Einstieg, schnellere Trefferquote beim Spritzbild, weniger Overspray. |
| Materialdruck (gerechnet) |
3 bar → ca. 99 bar 4 bar → ca. 132 bar 6 bar → ca. 198 bar 8 bar → ca. 264 bar (max.) |
Rechenhilfe aus 33:1 – ideal, um reproduzierbar zu dokumentieren. |
| Materialversorgung | DAS (Direktansaugung) oder ASL (Ansaugleitung) passend zum Gebinde | Stabile Ansaugung = weniger Pulsation/Unterbrechung im Auftrag. |
Sicherheits-Reminder: Druck stets kontrolliert auf-/abbauen und vor Wartung/Umrüsten konsequent druckentlasten (Standard-Praxis bei Hochdruck-Airless).
Profi-Workflow (7 Schritte) – so bekommen Sie konstante Ergebnisse
- Variante wählen & aufstellen: Dreifuß für Stand-Setup, Fahrgestell für häufiges Umsetzen, Wandhalter für fixe Plätze.
- Materialweg stabil machen: Direktansaugung (DAS) oder Ansaugleitung (ASL) passend zum Gebinde/Setup – Hauptsache luftfrei und sicher fixiert.
- Filter/Materialweg checken: Vor Arbeitsbeginn Sichtprüfung (Schlauch, Kupplungen, Filterzugang), damit der Druck stabil bleibt.
- Druck von unten einstellen: Luftdruck niedrig starten, Spritzbild prüfen, dann in kleinen Schritten erhöhen (Rechenhilfe 33:1 nutzen).
- Testfläche fahren: 20–30 Sekunden auf Musterplatte – dabei Deckung, Kantenaufbau und Overspray beurteilen.
- Serienauftrag dokumentieren: Luftdruck + berechneter Materialdruck + Materialcharge notieren (für Wiederholbarkeit).
- Sauber runterfahren: Druck entlasten, Materialweg sichern, Gerät sauber abstellen – so bleibt die nächste Inbetriebnahme schnell.
Fehlerbehebung: 4 häufige Probleme + schnelle Maßnahmen
1) Spritzbild „spuckt“ / unruhig
- Luftdruck zu hoch/zu niedrig → in kleinen Schritten korrigieren und Testfläche prüfen.
- Ansaugung instabil (DAS/ASL) → Ansaugweg prüfen, Luftziehen vermeiden.
- Materialweg/Filter zugesetzt → Filterzugang nutzen, reinigen (Standard-Praxis).
2) Zu viel Overspray / Nebel
- Druck reduzieren (von unten neu anfahren) – häufig der schnellste Hebel.
- Arbeitsabstand/Handgeschwindigkeit stabilisieren (gleichmäßiger Auftrag).
- Materialviskosität/Temperatur prüfen (Prozess-Einfluss, materialabhängig).
3) Zu geringe Fördermenge / „kommt nix“
- Luftversorgung prüfen (Regler/Einlassdruck) – Maximalwerte beachten.
- Ansaugleitung korrekt im Material? Keine Lufttaschen, keine Undichtigkeiten.
- Filter/Schlauch auf Verstopfung prüfen (zuerst nahe der Pumpe beginnen).
4) Oberfläche streifig / ungleichmäßig
- Druck minimal erhöhen, bis das Spritzbild „schließt“ (ohne unnötigen Nebel).
- Überlappung konstant halten (z. B. 50%).
- Materialzufuhr stabilisieren (gleichmäßige Ansaugung, gleichmäßiges Nachfüllen).
Wartung (5 Punkte für den Alltag)
- Täglich: Sichtprüfung von Schläuchen/Kupplungen + sauberer Stand (Schlauchhalter nutzen).
- Filterroutine: Hochdruckfilter zugänglich halten und bei Anzeichen von Druckschwankungen reinigen (Standard-Praxis).
- Ansaugweg: DAS/ASL luftfrei halten – jede Undichtigkeit kostet Spritzruhe.
- Dokumentation: Wiederkehrende Jobs mit Luftdruck-Richtwerten dokumentieren (33:1-Rechnung hilft).
- Schonend lagern: Gerät trocken, sauber, standsicher – Edelstahl-Materialweg schützt, ersetzt aber keine Pflege.
FAQ (praxisnah)
1) Was ist der größte Unterschied zwischen Dreifuß, Fahrgestell und Wandhalter?
Es ist vor allem Logistik: Dreifuß = schnell aufstellen, Fahrgestell = häufiges Umsetzen, Wandhalter = fixer Platz und maximale Ordnung.
2) Wie „übersetze“ ich den Luftdruck in Materialdruck?
Mit 33:1 gilt als Richtwert: Materialdruck ≈ Lufteingangsdruck × 33. Beispiel: 4 bar Luft ≈ 132 bar Materialdruck.
3) Kann ich mit der Effective auch zähere Beschichtungen fahren?
Die Entscheidung hängt vom Material (Viskosität/Füllstoffe) und Prozess ab. Nutzen Sie die Druck-Richtwerte und testen Sie auf Musterfläche, bevor Sie in Serie gehen.
4) Warum ist „von unten einstellen“ so wichtig?
Weil zu hoher Druck schnell Overspray, Nebel und unnötige Materialverluste erzeugt. Schrittweise Erhöhung bringt Sie meist schneller zur optimalen Oberfläche.
5) Welche Ausführung passt, wenn ich häufig nachfüllen muss?
Die Variante mit Trichter/Zulaufbehälter (F/GZ) ist im Handling oft am bequemsten, wenn der Prozess stark nachfüllgetrieben ist.
Fazit
Wenn Sie die WIWA Effective passend zur Logistik auswählen (Dreifuß/Fahrgestell/Wandhalter) und den Druck systematisch „von unten“ aufbauen, bekommen Sie sehr reproduzierbare Airless-Ergebnisse – ohne unnötigen Nebel und ohne Trial-&-Error. Nutzen Sie die 33:1-Rechenhilfe als Richtwert, dokumentieren Sie Ihre Standardjobs und setzen Sie auf stabile Materialversorgung (DAS/ASL) – dann wird die Anlage im Alltag genau das, was sie sein soll: zuverlässig und schnell.
Technische Werte sind herstellerseitige Angaben. Einstellungen/Prozesswerte im Guide sind als Richtwerte gedacht und müssen material- und objektbezogen verifiziert werden.
