Praxis-Guide

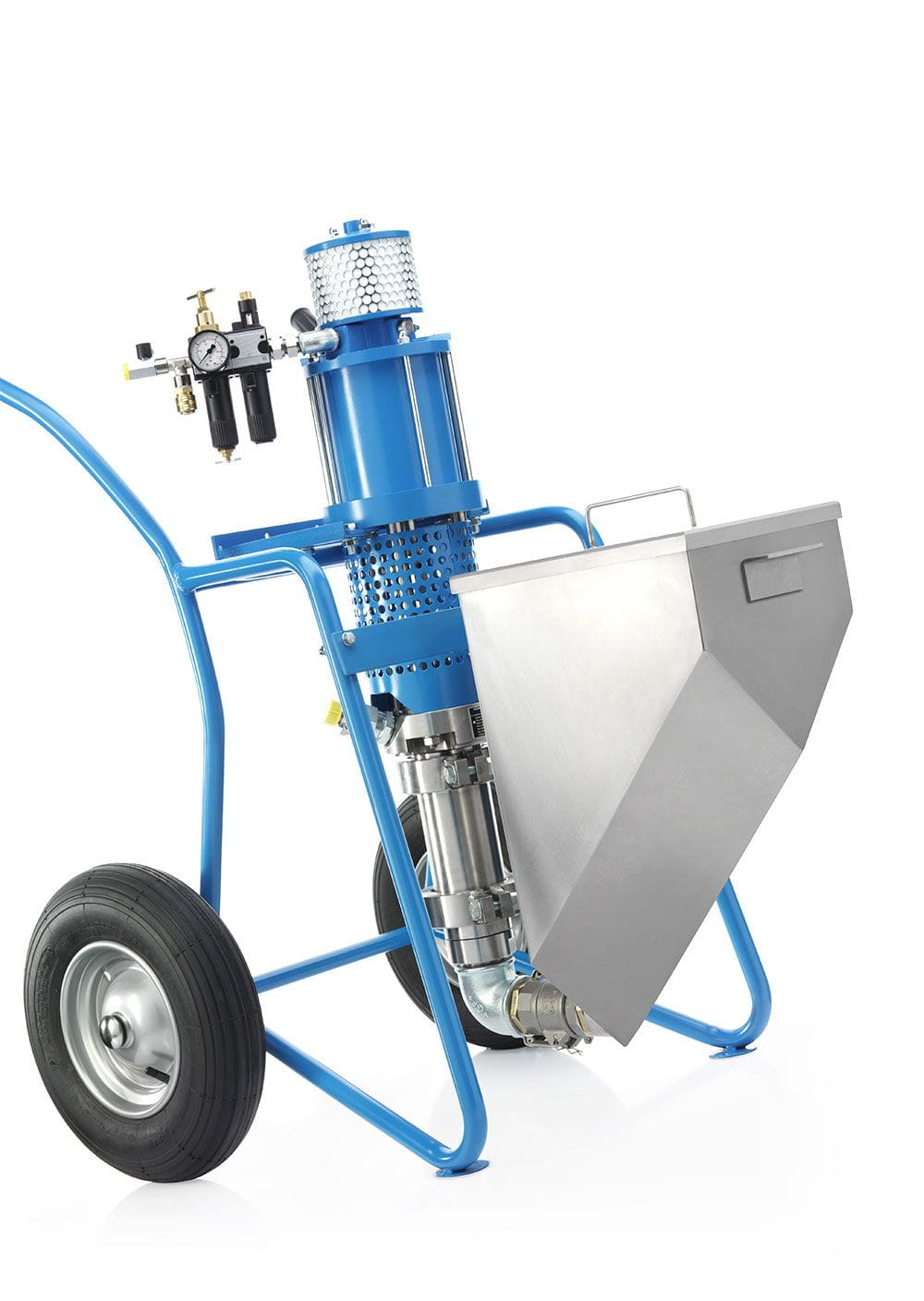

WIWA Dickschicht-Mörtelpumpe: 410.09 oder 600.12?
Wenn du dicke, hochviskose Materialien (z. B. Epoxid-Dickschicht, zementäre Mörtel/Schlämmen, brandschutzgebundene Mörtel) zuverlässig fördern und applizieren willst, sind die WIWA Modelle 410.09 und 600.12 genau dafür ausgelegt – mit großen Durchgängen und praxisfreundlicher Schnellkupplungs-Wartung.
Einleitung: Was du nach diesem Guide sicher beherrschst
- Welche Variante (410.09 vs. 600.12) zu deinem Material & Durchsatz passt
- Richtwerte für Druck, Luftversorgung und Durchsatz – ohne Rätselraten
- Ein Profi-Workflow für konstante Förderung und saubere Applikation
- Schnelle Fehlerdiagnose + Wartung, damit die Baustelle nicht steht
Produktüberblick: Varianten, Einsätze, Vorteile
| Kriterium | WIWA 410.09 | WIWA 600.12 |
|---|---|---|
| Einsatz (Beispiele) | Epoxid- und wasserbasierte Dickschichtmaterialien, Mörtel/Schlämmen (z. B. zementär, brandschutzgebunden, gefüllte Vinylester) | Wie 410.09 – wenn du mehr Material pro Hub / höheren Durchsatz brauchst |
| Druckübersetzung | 9:1 | 12:1 |
| Volumen pro Doppelhub | 410 ccm | 600 ccm |
| Max. Luft-Eingangsdruck | 8 bar | 8 bar |
| Max. Betriebsdruck | 72 bar | 96 bar |
| Richtwert Durchsatz (bei 60 Doppelhüben) | 24,6 l/min | 36 l/min |
| Warum diese Pumpen auf Baustellen beliebt sind | Schnellkupplungen → schnelle Demontage/Reinigung; spülbar mit Verdünner statt „festsetzen wie bei Schneckenpumpe“ | Gleiche Wartungslogik, mehr Fördervolumen pro Hub → gut bei größeren Flächen/Schichtaufbauten |
KPI #1
Große Durchgänge
Für dicke, pastöse Materialien – ausgelegt auf hohe Materialmengen bei niedriger Pumpgeschwindigkeit (weniger Verschleiß).
KPI #2
Schnell wartbar
Schnellkupplungen + wenige Teile → schneller reinigen, schneller wieder starten (weniger Stillstand).
KPI #3
410.09 vs. 600.12
Mehr Hubvolumen & höhere Übersetzung bei 600.12 → mehr Reserven, wenn Material/Fläche „zieht“.
Praxis-Tipp (gelbe Box): So verhinderst du „Zäh-Start“ & Pulsation
Wenn das Material sehr dick ist, starte nicht „voll auf“. Beginne mit niedrigerem Luftdruck, lasse die Pumpe gleichmäßig anlaufen und erhöhe dann schrittweise – so stabilisiert sich die Förderung,
und du vermeidest Druckspitzen. Wichtig: Luftversorgung/Kompressor darf dabei nicht einbrechen (siehe Richtwerte unten).
Empfohlene Grundeinstellungen (als Richtwerte)
Die folgenden Werte sind Richtwerte aus den technischen Daten. Je nach Material, Temperatur, Schlauchlänge, Werkzeug (z. B. Spritzlanze) und Untergrund kann Feinabstimmung nötig sein.
- Max. Luft-Eingangsdruck: bis 8 bar (niemals darüber)
- Übersetzung: 410.09 = 9:1, 600.12 = 12:1 (entscheidet über erreichbaren Materialdruck)
- Max. Betriebsdruck: 410.09 bis 72 bar, 600.12 bis 96 bar
- Kompressor-Leistung (Richtwert Minimum): 3.000 l/min (beide Modelle)
- Durchsatz (Richtwert bei 60 Doppelhüben): 24,6 l/min (410.09) bzw. 36 l/min (600.12)
Profi-Workflow (5–7 Schritte)
- Material prüfen: Topfzeit/Verarbeitungszeit, Konsistenz und Fremdkörper (Klumpen) vermeiden – bei Bedarf sieben oder sauber mischen.
- Aufbau vorbereiten: Feed-Hopper sauber, Dichtflächen intakt, Kupplungen eingerastet (Schnellkupplung wirklich „voll zu“).
- Luftversorgung stabilisieren: Kompressorleistung sicherstellen (Richtwert 3.000 l/min), Druckregler sauber einstellen.
- Sanft anlaufen: Mit reduziertem Luftdruck starten, gleichmäßige Förderung aufbauen, dann langsam erhöhen.
- Applikation fahren: Konstante Bewegung/Abstände einhalten; bei Stopps nicht „hart“ wieder anwerfen – lieber kurz entlasten und neu stabilisieren.
- Kurze Unterbrechung: Materialfluss sichern (je nach Material/Topfzeit), ansonsten gezielt spülen/reinigen, bevor es anzieht.
- Nacharbeit: Direkt nach Ende reinigen/spülen – durch die Bauweise sind Dickschichtpumpen gezielt dafür vorgesehen, mit Verdünner/Reinigungsmedium gespült zu werden.
Fehlerbehebung (4 typische Probleme)
1) Förderung ruckelt / Pulsation
- Luftversorgung prüfen: Druckabfall/zu geringe Liefermenge → Kompressor/Leitung dimensionieren (Richtwert min. 3.000 l/min).
- Material zu zäh: sanfter anlaufen, Konsistenz/Mischung prüfen.
2) Zu wenig Durchsatz
- Luftdruck schrittweise erhöhen (unter 8 bar bleiben) und auf konstante Luftlieferung achten.
- Passende Variante wählen: Bei hohen Anforderungen liefert die 600.12 mehr Volumen pro Hub.
3) Material setzt an / Reinigung dauert zu lange
- Nicht „über die Topfzeit hinaus“ arbeiten: bei Pause rechtzeitig spülen bzw. zerlegen (Schnellkupplungen nutzen).
- Feed-Hopper/Leitungen konsequent sauber halten – kurze, regelmäßige Reinigungsroutine spart massiv Zeit.
4) Kupplung undicht / Luft zieht, Material sifft
- Kupplungen komplett verriegeln, Dichtflächen reinigen (Schmutz/Materialfilm reicht für Leckage).
- Wenn wiederkehrend: Dichtungen/Schlauchzustand prüfen und Verschleißteile rechtzeitig tauschen.
Wartung (5 Punkte für konstanten Betrieb)
- Nach jedem Einsatz zeitnah spülen/reinigen (bei Dickschicht besonders wichtig, bevor Material anzieht).
- Schnellkupplungen sauber halten: Dichtflächen regelmäßig abwischen, damit sie dicht bleiben.
- Feed-Hopper abnehmbar nutzen: reinigen, bevor sich Ränder aufbauen.
- Luftversorgung warten: Filter/Wasserabscheider prüfen, stabile Luftqualität sichern.
- Verschleiß kontrollieren: Dichtungen, Schläuche und Kupplungen regelmäßig inspizieren – lieber geplant tauschen als ungeplant stehen.
FAQ (praxisrelevant)
1) Welche Materialien sind „typisch“ für die Dickschicht-Mörtelpumpe?
Ausgelegt für epoxy- und wasserbasierte Dickschichtmaterialien und Mörtel, z. B. zementäre Mörtel/Schlämmen, brandschutzgebundene Materialien und gefüllte Vinylester.
2) Warum nicht einfach eine Schneckenpumpe?
Der zentrale Vorteil hier: Die Dickschichtpumpen sind so beschrieben, dass sie spül- und reinigungsfreundlich mit Verdünner/Reinigungsmedium sind – was bei vielen Baustellen-Setups ein echter Zeitgewinn ist.
3) Welche Luftversorgung brauche ich realistisch?
Als Mindest-Richtwert werden 3.000 l/min empfohlen. Entscheidend ist aber: Die Luft muss unter Last stabil bleiben – sonst bekommst du Pulsation, Durchsatzabfall und unruhige Applikation.
4) 410.09 oder 600.12 – welche nehme ich?
Wenn du eher „normalen“ Dickschicht-Durchsatz fährst, ist die 410.09 oft passend. Wenn du mehr Reserve bei zähen Materialien oder höheren Flächenleistungen willst, liefert die 600.12 durch mehr Hubvolumen und höhere Übersetzung spürbar mehr Spielraum.
5) Woran erkenne ich, dass ich zu spät reinige?
Wenn der Start nach Pause „zäh“ wird, die Förderung ungleichmäßig läuft oder sich Materialränder im Hopper/Anschlussbereich aufbauen: sofort reagieren – spülen/zerlegen, bevor es richtig anzieht.
Fazit
Die WIWA Dickschicht-Mörtelpumpen 410.09 und 600.12 sind für dicke, pastöse Materialien gemacht – mit großen Durchgängen, niedrigem Verschleiß bei langsamer Pumpbewegung und schneller Wartung über Schnellkupplungen. Wenn du deinen Durchsatz und die Materialzähigkeit realistisch einschätzt, triffst du schnell die richtige Wahl: 410.09 für solide Anwendungen – 600.12, wenn du mehr Reserve brauchst.
