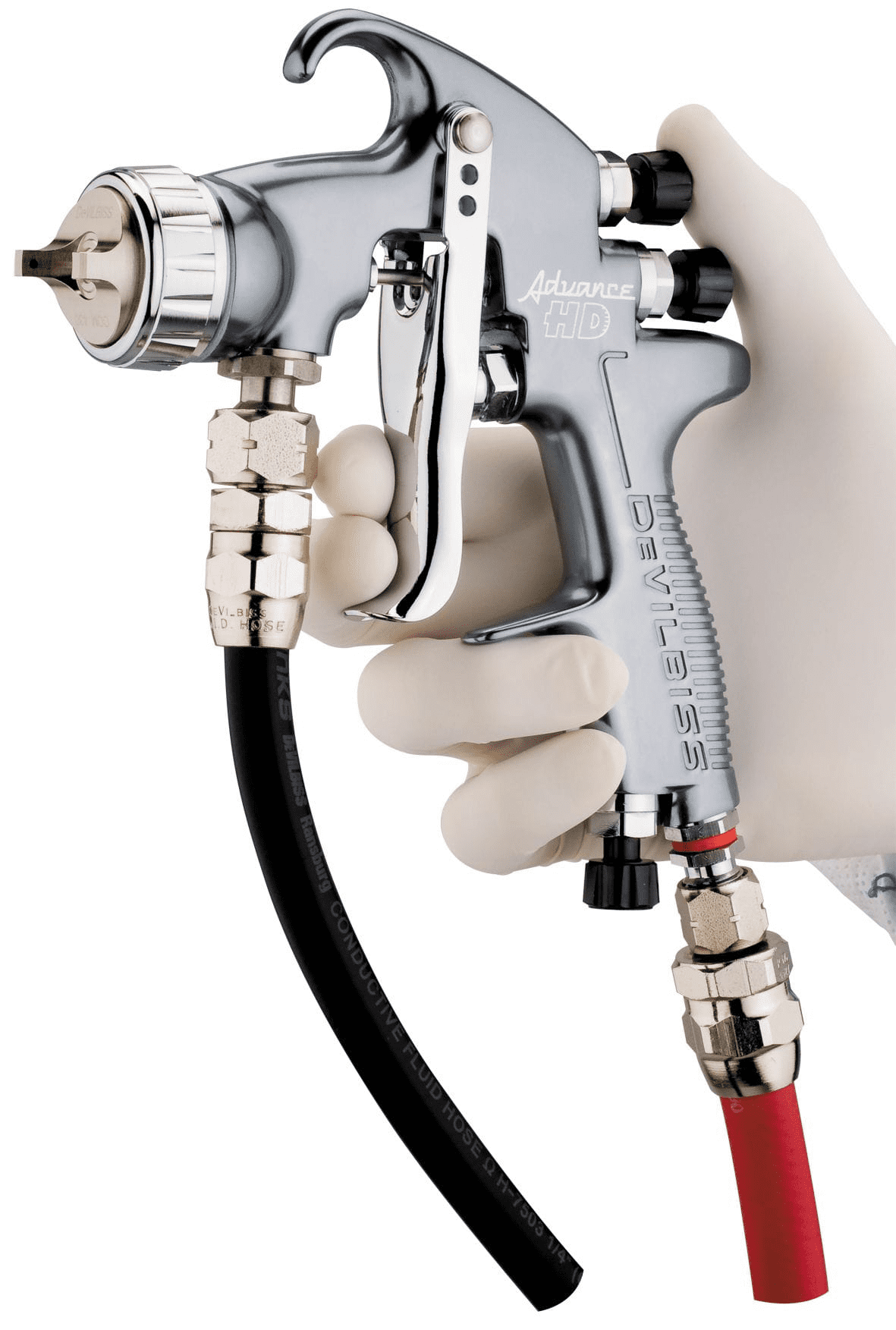

DeVilbiss Advance HD: Komplettanleitung zur Reinigung, Wartung und Reparatur
Eine hochwertige Sprühpistole wie die DeVilbiss Advance HD ist ein Präzisionswerkzeug. Regelmäßige und korrekte Pflege ist der Schlüssel zu konstanter Performance, langer Lebensdauer und perfekten Sprühergebnissen. In dieser detaillierten Anleitung zeigen wir Ihnen, wie Sie Ihre Advance HD professionell reinigen, typische Verschleißteile wechseln und häufige Probleme selbst beheben.
Warum systematische Wartung so wichtig ist
Vernachlässigte Wartung führt nicht nur zu schlechten Ergebnissen, sondern kann teure Reparaturen oder einen vorzeitigen Austausch der gesamten Pistole nach sich ziehen. Die Advance HD ist dank ihres modularen Aufbaus und hochwertiger Materialien (Edelstahl, gehartetes Aluminium) sehr wartungsfreundlich. Diese drei Säulen sind entscheidend:
1 Reinigung
Verhindert das Eintrocknen von Material in den feinen Kanälen und an den Dichtungen – die häufigste Ursache für Funktionsstörungen.
2 Inspektion
Regelmäßiges Prüfen von Dichtungen, Nadeln und Düsensätzen erkennt Verschleiß frühzeitig, bevor es zu Ausfällen kommt.
3 Austausch
Verschleißteile wie die PTFE-Nadelpackung sind als Verbrauchsmaterial konzipiert. Ihr rechtzeitiger Tausch hält die Pistole wie neu.
Arbeiten Sie stets mit geeigneter Schutzausrüstung (Handschuhe, Brille) und in gut belüfteten Bereichen. Stellen Sie vor jeder Demontage sicher, dass die Druckluftleitung entleert und der Materialbehälter entfernt ist. Verwenden Sie nur die vom Lack- bzw. Lösungsmittelhersteller empfohlenen Reinigungsmittel.
Passende Ersatzteile & Werkzeuge für Ihre Advance HD
Sichern Sie sich jetzt original DeVilbiss Verschleißteile wie Düsensätze, Nadelpackungen und Dichtungssets. So sind Sie für jede Wartung bestens ausgerüstet.
Zu den Ersatzteilen & ZubehörSchritt 1: Die tägliche Grundreinigung (nach jedem Einsatz)
- Entleeren & Druck ablassen: Materialbehälter entfernen. Betätigen Sie den Abzug, um Restdruck aus der Luftleitung abzulassen.
- Materialweg spülen: Füllen Sie den passenden Becher (z.B. GFC-501) mit dem empfohlenen Reinigungsmittel. Sprühen Sie solange, bis nur noch sauberes Lösungsmittel austritt.
- Luftkappe & Düsensatz reinigen: Lösen Sie die Luftkappe (gegen den Uhrzeigersinn). Entfernen Sie die Nadel vorsichtig. Reinigen Sie Luftkappe, Düse und Nadelspitze mit einem weichen Pinsel in einem Bad mit Lösungsmittel. Nie mit Metallstiften oder Messern kratzen!
- Trocknen & Zusammenbau: Alle Teile gründlich abtrocknen (drucklufttrocknen ist ideal). Nadel leicht ölen (siehe Schritt 3), alle Teile wieder korrekt zusammensetzen und festziehen (Handfest, nicht mit Werkzeug überdrehen).
Schritt 2: Nadelpackung (PTFE) wechseln – So geht's
Die selbstnachstellende PTFE-Nadelpackung ist ein Verschleißteil. Tropft Material am Griff hinter der Nadel aus, ist ein Wechsel fällig.
| Schritt | Vorgehen | Hinweis |
|---|---|---|
| A. Demontage | Nadel komplett herausziehen. Mit einem passenden Schlüssel das Packungsgehäuse (hinter dem Fluidregler) lösen und herausdrehen. | Oft handfest, ggf. leicht mit Werkzeug nachhelfen. |
| B. Austausch | Alte PTFE-Packung entfernen. Neue Packung sauber und ohne Verwindung in das Gehäuse einsetzen. | Packung nicht fetten oder ölen. |
| C. Montage | Gehäuse wieder einschrauben (handfest). Nadel einführen und mehrmals betätigen, um die Packung einzulaufen. | Nach dem Einbau Lecktest mit Luft (ohne Material) durchführen. |
Schritt 3: Schmierung beweglicher Teile
Richtige Schmierung reduziert Reibung, macht den Abzug leichtergängig und schützt vor Korrosion. Weniger ist mehr!
- Nadel: Ein minimaler Tropfen leichtes Werkzeugöl (z.B. Spindelöl) auf das hintere Ende der Nadel (nicht auf die Spitze!) geben und nach dem Einbau mehrmals betätigen.
- Abzugmechanismus: Den Gelenkpunkt des Abzugs im Griffbereich leicht ölen.
- Wichtige Ausnahme: NIEMALS die PTFE-Nadelpackung, Dichtungen oder den Materialweg ölen oder fetten!
Fehlerdiagnose: Das können Sie selbst prüfen und beheben
| Problem / Symptom | Mögliche Ursache | Selbsthilfe-Maßnahme |
|---|---|---|
| Pistole sprüht nicht / kaum Material | Verstopfte Düse oder Nadelspitze. Zu niedriger Materialdruck (Drucktopf). Geschlossener Materialregler. | Düsensatz reinigen (s.o.). Drucktopf prüfen. Materialregler aufdrehen. |
| Material tropft aus der Düse in Ruhestellung | Verschlissene Nadelspitze oder Düsensitz. Verschmutzung zwischen Nadel und Sitz. Lockere Nadelpackung. | Nadelspitze und Düsensitz auf Beschädigung prüfen/ Reinigen. Nadelpackung nachziehen oder wechseln. |
| Unruhiges, gesprenkeltes Sprühbild | Beschädigte oder verschmutzte Luftkappe (Hornbohrungen). Zu niedriger Luftdruck. | Luftkappe intensiv reinigen. Auf Risse/Schäden prüfen. Luftdruck laut Spezifikation einstellen. |
| Luft entweicht am Griff oder Reglern | Defekte O-Ringe/Dichtungen im Luftventil oder an den Reglern. | Defekte Dichtungen identifizieren und durch Original-Ersatzteile ersetzen. Dichtungsset verwenden. |
Wartungsplan & Checkliste
Behalten Sie mit dieser einfachen Checkliste den Überblick über die wichtigsten Wartungsintervalle.
| Tätigkeit | nach jedem Einsatz | wöchentlich / 40h | jährlich / bei Problemen |
|---|---|---|---|
| Grundreinigung (Düse, Luftkappe, Nadel) | ✅ | – | – |
| Nadel ölen | ✅ | – | – |
| Nadelpackung prüfen (auf Undichtigkeit) | – | ✅ | – |
| Alle Dichtungen & O-Ringe inspizieren | – | – | ✅ |
| Komplette Demontage & Tiefenreinigung | – | – | ✅ |
Wann zum Profi? Grenzen der Selbstreparatur
Die Advance HD ist für Wartung durch den Anwender konzipiert. In diesen Fällen sollten Sie jedoch einen autorisierten DeVilbiss Service kontaktieren:
- Beschädigtes Gehäuse: Risse oder starke Verformungen am gegossenen Aluminium-Gehäuse.
- Defektes Luftventil: Das separate "balanced air valve" lässt sich nicht reinigen oder funktioniert nicht mehr einwandfrei (z.B. bleibt geöffnet).
- Stark verschlissener Düsensatz: Wenn trotz Reinigung das Sprühbild schlecht bleibt und ein neuer Düsensatz keine Besserung bringt, kann der innere Düsenträger beschädigt sein.
- Komplexe Undichtigkeiten: Wenn nach dem Austausch aller zugänglichen Dichtungen immer noch Luft oder Material an unklarer Stelle austritt.
Fazit
Mit der DeVilbiss Advance HD investieren Sie in ein langlebiges und wartungsfreundliches Industriewerkzeug. Die systematische Pflege nach dieser Anleitung – von der täglichen Reinigung über den rechtzeitigen Austausch der PTFE-Packung bis zur regelmäßigen Inspektion – ist der beste Garant für jahrelange zuverlässige Leistung und perfekte Sprühergebnisse. Denken Sie daran: Sauberkeit ist bei Sprühpistolen nicht nur eine Frage der Ästhetik, sondern der Funktionalität. Legen Sie sich einen Vorrat der wichtigsten Verschleißteile an, dann sind Sie für alle Routineaufgaben bestens gerüstet.
