Graco Mark X im Praxis-Check: Setup, Tipps & Profi-Workflow
Das Graco Mark X Airless-Spritzgerät ist ein Profi-Werkzeug für effiziente Großflächenbeschichtung. Dieser Guide zeigt dir, wie du das volle Potenzial des 3300-psi-Systems ausschöpfst – von der sicheren Inbetriebnahme bis zur fehlerfreien Wartung.

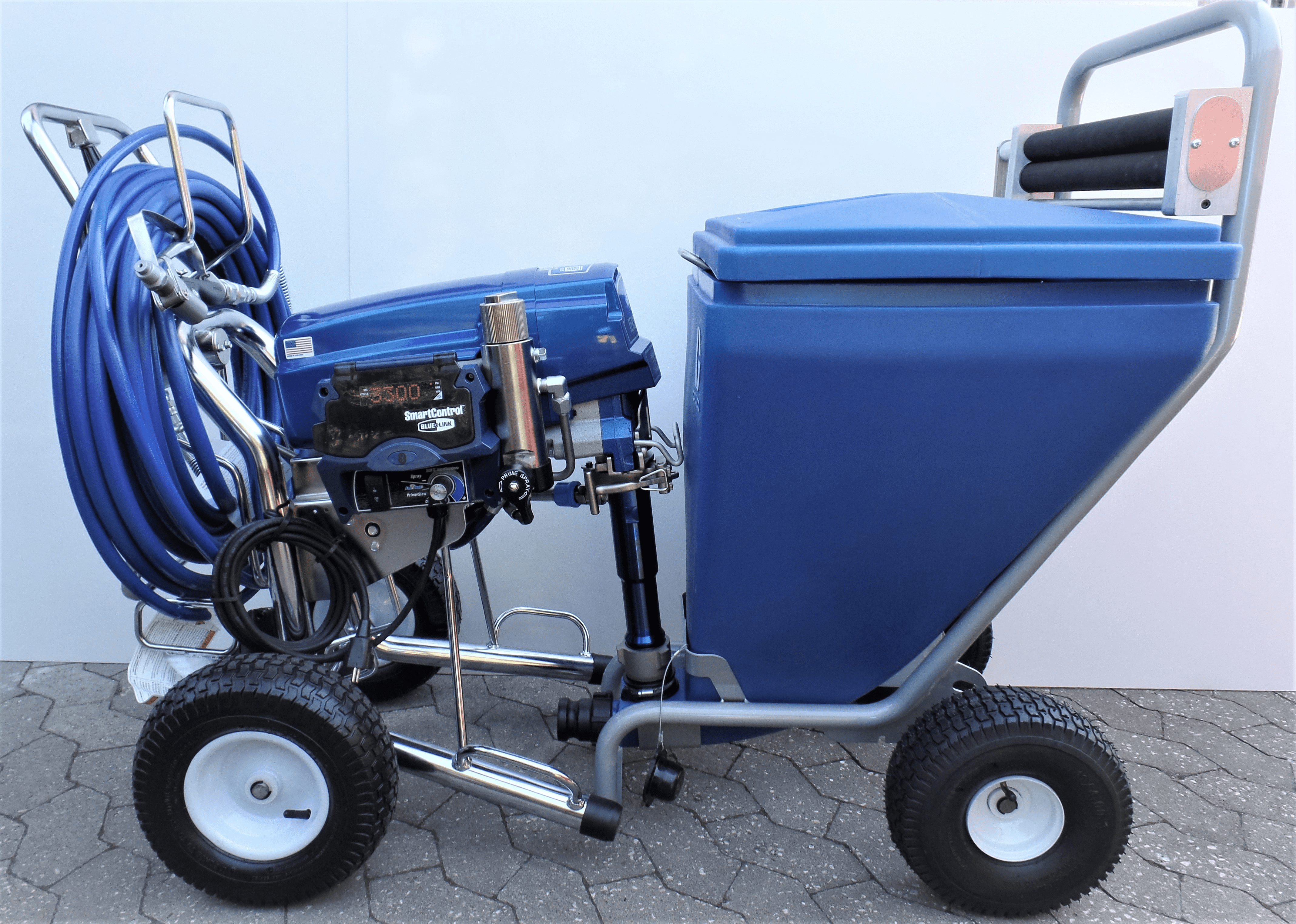

Das Graco Mark X HD ProContractor im Überblick
Die Mark X Serie ist für den professionellen Dauereinsatz mit Architekturfarben und Lacken konzipiert. Mit einem Maximaldruck von 3300 psi (227 bar) und einer hohen Förderleistung bewältigt es auch zähe Materialien und große Flächen schnell.
| Parameter | Spezifikation (Richtwerte) |
|---|---|
| Max. Arbeitsdruck | 3300 psi / 227 bar |
| Motorleistung | 4.0 HP (3.0 kW) |
| Max. Förderleistung | ca. 2.2 gpm / 8.3 lpm |
| Max. Düsengröße | 0.045 Zoll |
| Stromversorgung | 220-240V, 16A, 60 Hz |
| Gewicht | ca. 154 lb / 70 kg |
⏱️ Hohe Produktivität
Bis zu 2.2 Gallonen pro Minute ermöglichen schnelles Arbeiten auf Großbaustellen und bei Renovierungen.
🎯 Präzise Steuerung
Digitale Druckanzeige (DTS) und fein einstellbarer Druckregler für gleichmäßige Ergebnisse mit unterschiedlichen Materialien.
🔧 Robustes Profi-Design
Gehäuse und Pumpenkomponenten sind für den harten täglichen Einsatz ausgelegt und einfach zu warten.
Das Mark X benötigt eine geerdete 240V-Steckdose (NEMA L6-30). Verwende keinen Adapter auf eine nicht geerdete Steckdose. Bei Verlängerungskabeln ist ein 3-adriges Kabel mit mindestens 10 AWG (2,6 mm²) Querschnitt Pflicht, um Spannungsabfall und Überhitzung zu vermeiden.
Bereit für maximale Sprühleistung?
Das Graco Mark X HD ProContractor ist das Workhorse für anspruchsvolle Projekte. Jetzt mit Profi-Wissen ausstatten und durchstarten.
Zum Graco Mark X im ShopErste Einrichtung & empfohlene Grundeinstellungen
Vor dem ersten Sprühen muss das System korrekt vorbereitet und das Lagernöl ausgespült werden. Orientiere dich an diesen Richtwerten:
- Druckeinstellung zum Start: Immer auf den niedrigsten Wert drehen, dann Motor starten.
- Spritzdistanz: Düse im rechten Winkel in 25–30 cm Abstand zur Oberfläche halten.
- Spritztechnik: Gleichmäßige Bewegung, 50% Überlappung, Abzug erst während der Bewegung betätigen.
- Testmustersprüfung: Bei dicken Rändern Druck leicht erhöhen. Hilft das nicht, eine kleinere Düse verwenden.
Hinweis: Die genauen Idealwerte können je nach Material, Temperatur und Düse variieren.
Der sichere Profi-Workflow in 7 Schritten
- Drucksicherheit herstellen: Vor jeder Wartung oder Düsenreinigung das Druckentlastungsverfahren (Power OFF, Sicherung ein, Druck ablassen, Entlüftungsventil auf DRAIN) durchführen.
- System spülen: Pumpe in geerdeten Metallkanister mit Spülflüssigkeit stellen. Mit niedrigem Druck 1 Minute durchspülen, auf Lecks prüfen.
- Materialzufuhr: Pumpe in den Farbbehälter stellen und so lange sprühen, bis reine Farbe austritt.
- Düse und Schutz montieren: Immer den Düsenschutz verwenden! Ohne diesen Schutz nie sprühen.
- Arbeiten: Sicherheitssperre am Griff lösen, Testmuster sprühen und Druck nachjustieren.
- Bei Verstopfung: Sofort Abzug loslassen, Sicherung ein, Düse (SwitchTip) drehen, Sicherung aus, kurz sprühen. Nie die Düse mit der Hand oder einem Lappen reinigen!
- Abschalten: Sicherung ein, Druck ablassen, Gerät ausschalten und Netzstecker ziehen.
Häufige Fehler & schnelle Behebung
1. Druckabfall oder ungleichmäßiges Sprühbild
- Düse auf Verstopfung prüfen und wie oben beschrieben reinigen.
- Eingangsfilter und Sieb auf Verschmutzung kontrollieren.
- Material konsistenz prüfen – eventuell zu dickflüssig für gewählte Düsengröße.
2. Gerät geht in Störung (Code-Anzeige)
- Code 05: Pumpe blockiert. Material verdünnen oder größere Düse verwenden.
- Code 06/10: Überhitzung. Sprühen sofort einstellen, Gerät abkühlen lassen (bis zu 1 Stunde). Material verdünnen oder Düsengröße erhöhen.
- Code 04: Netzspannungsschwankungen. Gerät an eine andere Stromleitung anschließen.
3. Statische Entladung oder Funkenbildung
- Alle Komponenten (Pumpe, Schlauch, Pistole, Metallbehälter) müssen geerdet sein.
- Nur leitfähige oder geerdete Graco-Hochdruckschläuche verwenden.
- Behälter nie auf nicht leitenden Unterlagen wie Pappe stellen.
4. Motor startet nicht
- Stecker und geerdete Steckdose prüfen.
- Verlängerungskabel auf ausreichenden Querschnitt (mind. 10 AWG) und intakten Schutzleiter kontrollieren.
- Druckregler auf Startposition (niedrigster Druck) stellen.
Wartungs-Checkliste für lange Lebensdauer
- Täglich: Schläuche und Teile auf Beschädigung prüfen. Nur Original-Graco-Ersatzteile mit mind. 3300 psi verwenden.
- Vor jedem Sprühvorgang: Stopfbuchsenmutter mit Graco TSL schmieren, um vorzeitigen Verschleiß zu verhindern.
- Nach jedem Einsatz: System gemäß Reinigungsprozedur gründlich mit passender Flüssigkeit (Wasser für wasserbasiert, Testbenzin für lösemittelbasiert) spülen.
- Nach Wasserspülung: System mit Testbenzin oder Pump Armor nachspülen, um einen Schutzfilm gegen Korrosion zu hinterlassen.
- Lagern: Gerät gereinigt, trocken und frostfrei im Innenraum lagern. Entlüftungsventil auf DRAIN stellen.
FAQ – Häufige Fragen zum Graco Mark X
Kann ich das Mark X auch in Innenräumen verwenden?
Ja, aber ausreichende Belüftung ist absolut kritisch wegen der Brand- und Explosionsgefahr durch Dämpfe. Motor und Arbeitsbereich müssen gut belüftet sein. Elektrische Schalter, Motoren oder Zündquellen müssen ferngehalten werden.
Welche Materialien darf ich auf keinen Fall versprühen?
Verwende keine halogenierten Kohlenwasserstoffe wie 1,1,1-Trichlorethan oder Methylenchlorid. Diese können mit den Aluminiumteilen unter Druck reagieren und zu schweren chemischen Reaktionen bis zum Bersten führen. Immer Materialkompatibilität prüfen.
Was bedeutet „Hautinjektionsgefahr“?
Der Hochdruckstrahl (3300 psi) kann Farbe oder Lösemittel durch die Haut ins Gewebe spritzen und schwere Verletzungen verursachen. Sofort chirurgisch behandeln lassen! Daher: Nie auf Menschen/ Tiere richten, Hände fernhalten, immer Düsenschutz verwenden.
Was zeigt das digitale Tracking System (DTS) an?
Es zeigt den aktuellen Druck und protokolliert „Job-Gallonen“ (seit letztem Reset) und „Lebensdauer-Gallonen“ (gesamt). Über ein verstecktes Menü sind auch Seriennummer, Motorlaufstunden und letzte Fehlercodes abrufbar.
Reicht eine normale Haushaltssteckdose?
Nein. Das Mark X benötigt eine spezielle, geerdete 220-240V/16A-Steckdose (Typ NEMA L6-30). Der Anschluss muss von einem qualifizierten Elektriker installiert werden. Adapter sind verboten.
Fazit
Das Graco Mark X ist ein kraftvolles und zuverlässiges Airless-System für professionelle Anwender. Der Schlüssel zu sicherer und effizienter Arbeit liegt in der strikten Beachtung der Sicherheitsvorschriften (insbesondere Erdung und Druckentlastung), einer systematischen Einrichtung und einer konsequenten Reinigung. Mit dem Wissen aus diesem Guide minimierst du Ausfallzeiten, erzielst beste Ergebnisse und schützt dich und dein Team vor den spezifischen Risiken der Hochdruckbeschichtung.
