DeVilbiss Pro Lite richtig reinigen & warten: Die Komplett-Anleitung
Eine regelmäßige und korrekte Reinigung und Wartung ist der Schlüssel für eine lange Lebensdauer und einwandfreie Funktion Ihrer DeVilbiss GTI Pro Lite Lackierpistole. In dieser detaillierten Anleitung zeigen wir Ihnen Schritt für Schritt, wie Sie das Luftventil reinigen, Dichtungen wechseln, die Düse warten und typische Problemstellen beheben.

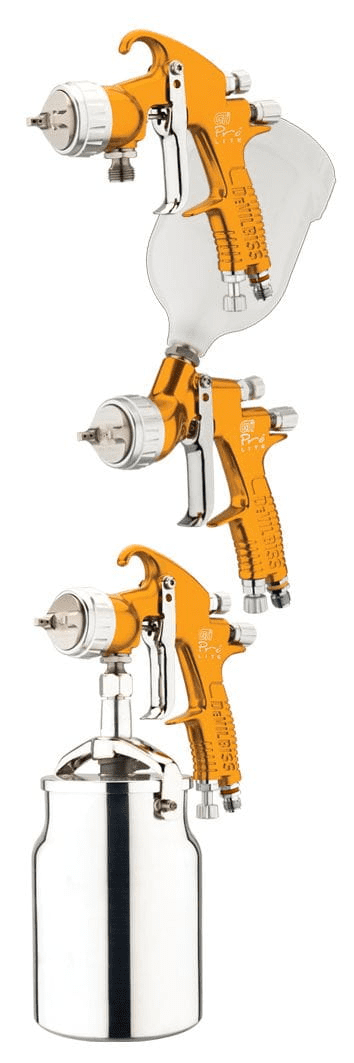

Das durchdachte Modulbau-System der Pro Lite ermöglicht eine einfache Wartung.
⚠️ SICHERHEIT ZUERST: Vor jeder Wartung oder Reinigung die Luftzufuhr abstellen und den Druck aus dem System ablassen! Tragen Sie Schutzbrille und Handschuhe.
Das brauchen Sie für die Wartung
Bereiten Sie folgende Werkzeuge und Materialien vor, um effizient arbeiten zu können:
- Torx T20-Schlüssel
- 10mm/14mm Maulschlüssel
- Reinigungsbürste
- Innensechskant 6mm
- Drehmomentschlüssel
- Weicher Pinsel
- Reinigungslösung
- Lintenfreie Tücher
- Ersatzdichtungen*
* Ersatzteile wie Dichtungen, Düsen und Nadeln finden Sie in den offiziellen Reparatursätzen (z.B. PRO-470).
Schritt 1: Die tägliche Reinigung nach dem Einsatz
Diese Grundreinigung sollte unmittelbar nach dem Lackieren erfolgen, um ein Antrocknen von Materialresten zu verhindern.
- Becher leeren & vorreinigen: Überschüssiges Material aus dem Becher entleeren. Becher, Filter und Deckel mit geeignetem Lösungsmittel ausspülen.
- Pistole durchspülen: Etwas Reinigungslösung in den leeren Becher füllen, aufsetzen und durch die Pistole spritzen, bis klare Lösung austritt.
- Äußere Reinigung: Das Äußere der Pistole und des Bechers mit einem angefeuchteten Tuch abwischen. Niemals trocken reiben (Statikgefahr!).
- Luftkappe & Düse säubern: Luftkappe abnehmen. Mit einer weichen Bürste (z.B. der mitgelieferten) oder einem Holzstäbchen vorsichtig die Bohrungen reinigen. Keine Metallgegenstände verwenden!
- Trocknen & Lagern: Alle Teile an der Luft trocknen lassen und die Pistole sicher lagern.
Schritt 2: Luftventil reinigen oder wechseln (bei Luftverlust)
Wenn die Pistole Luft verliert oder der Abzug schwergängig ist, sollte das Luftventil gewartet werden.
| Arbeitsschritt | Hinweise & Referenz |
|---|---|
| 1. Abzug demontieren | Abzugsschraube (38) mit Torx T20 lösen. Abzugsstift (40) und Abzug (39) entfernen. |
| 2. Materialnadel entfernen | Materialregulierknopf (28) und Feder (29) abnehmen. Vorsichtig die Materialnadel (24) herausziehen. |
| 3. Ventilgehäuse lösen | Mit 6mm Innensechskant das Ventilgehäuse (27) abschrauben. |
| 4. Ventilsitz & Dichtungen wechseln | Mit dem Service-Werkzeug (53) den Ventilsitz (19) und die vordere (18) und hintere (22) Dichtung entfernen und durch neue ersetzen. Auf korrekte Orientierung (Nut nach außen) achten. |
| 5. Wieder zusammensetzen | Teile in umgekehrter Reihenfolge einbauen. Nach dem Zusammenbau den Abzug mehrmals betätigen, um die Funktion zu prüfen. |
Original-Ersatzteile für Ihre DeVilbiss Pro Lite
Sichern Sie sich die Langlebigkeit Ihrer Pistole mit originalen Ersatzteilen und Reparatursätzen. Alle Dichtungen, Düsen und Ventile sind perfekt aufeinander abgestimmt.
Ersatzteile & Zubehör bei beschicht.com findenSchritt 3: Nadelpackung wechseln (bei Materialleckage)
Wenn Material an der Nadelpackung (am Übergang Nadel/Gewinde) austritt, ist die Packung verschlissen.
- Abzug und Materialnadel wie in Schritt 2 demontieren.
- Packungsmutter (36) mit einem Schlitzschraubendreher lösen und entfernen.
- Alte Packung (34) und Feder (35) entfernen und entsorgen.
- Neue Packung und Feder einlegen, Mutter von Hand und dann fest anziehen.
Das Packungs-Set (SN-404-K) enthält Packung, Feder und Mutter.
Schritt 4: Sprühkopf-Dichtung tauschen
Diese Dichtung (10) sitzt zwischen Pistolenkörper und Sprühkopf. Ein Wechsel ist bei Undichtigkeiten im Düsenbereich oder im Rahmen einer Generalüberholung sinnvoll.
- Luftkappe und Haltering (6) abnehmen.
- Materialnadel (24) und Fluid-Düse (8) mit dem 10mm Maulschlüssel entfernen.
- Sprühkopf (9) und alte Dichtung (10) herausnehmen.
- Pistolenfront und alle Teile reinigen.
- Neue Dichtung einsetzen, flache Seite auf die flache Seite im Pistolenkörper ausrichten.
- Sprühkopf so aufsetzen, dass der Stift in die Bohrung im Gehäuse greift.
- Fluid-Düse mit Drehmoment anziehen: 18–20 Nm (160–180 in-lbs) mit einem Drehmomentschlüssel. Nicht überdrehen!
Wartungs-Intervalle & Checkliste
Beachten Sie diese Richtwerte für eine vorausschauende Wartung:
| Tätigkeit | Intervall / Auslöser | Ersatzteil (Beispiel) |
|---|---|---|
| Reinigung außen & Luftkappe | Nach jedem Einsatz | - |
| Durchspülen der Fluidkanäle | Nach jedem Materialwechsel / Tagesende | Reinigungslösung |
| Fluid-Düse & Nadel prüfen/tauschen | Bei schlechtem Sprühbild, Leckage oder alle 6-12 Monate (je nach Nutzung) | Düsensatz (z.B. PRO-200-13-K + PRO-301-K) |
| Nadelpackung prüfen | Bei Materialleckage an der Packungsmutter | Packungsset SN-404-K |
| Komplette Generalüberholung | Jährlich oder nach ca. 500 Betriebsstunden | Reparatursatz PRO-470 |
Fazit
Die regelmäßige und sachgemäße Wartung Ihrer DeVilbiss Pro Lite Lackierpistole ist keine komplizierte Wissenschaft, sondern mit dem richtigen Wissen und den originalen Ersatzteilen ein gut zu meisternder Prozess. Durch die hier beschriebenen Schritte – von der täglichen Reinigung bis zum gezielten Austausch von Verschleißteilen – gewährleisten Sie nicht nur eine konstante Spritzleistung und hervorragende Ergebnisse, sondern verlängern die Lebensdauer Ihres wertvollen Werkzeugs erheblich. Investieren Sie in Pflege, um lange Freude an Ihrer Pistole zu haben.
