Elcometer 456 im Praxis-Einsatz: So messen Sie Ablagerungen in Lüftungskanälen
Das Elcometer 456 Duct Deposit Measuring System ist der professionelle Begleiter für die Bewertung von Staub- und Fettablagerungen in Lüftungs- und Küchenabluftsystemen aus ferromagnetischem Metall. Dieser Guide zeigt Ihnen Schritt für Schritt, wie Sie das System effizient einsetzen, zuverlässige Messwerte gemäß HVCA TR/19 erhalten und aussagekräftige Reports generieren.

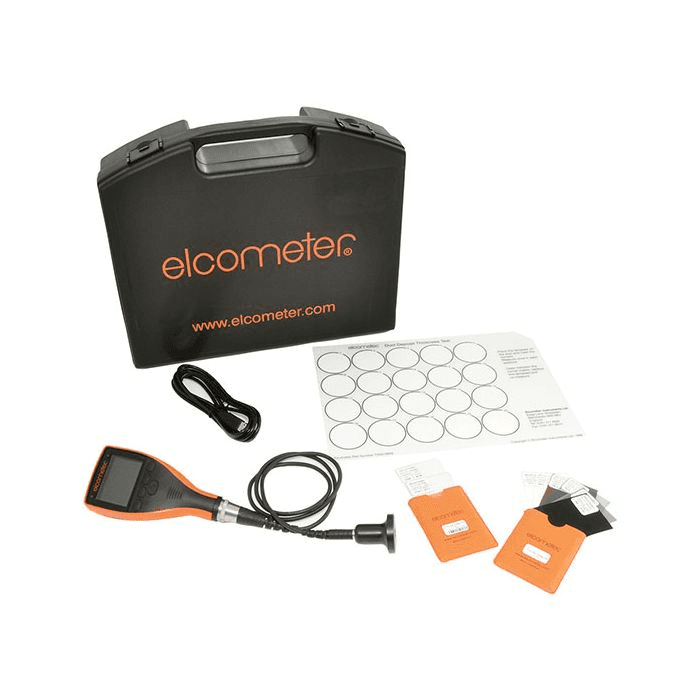

Produktüberblick: Das bietet das Elcometer 456 System
Das System ist speziell für die Inspektion von Belüftungsanlagen konzipiert und kombiniert robuste Hardware mit leistungsstarker Auswertesoftware. Hier die Kernkomponenten und Einsatzgebiete im Überblick:
| Komponente / Aspekt | Details / Nutzen |
|---|---|
| Messgerät (Gauge) | Elcometer 456 Model T mit ferromagnetischer 2B-Sonde (0-5mm). Einfache Bedienung via Softkeys, interne Speicherung von Messreihen. |
| Hauptanwendung | Dickenmessung von Staub- und Fettablagerungen in Lüftungssystemen und Küchenabluftkanälen aus Stahl (ferrous metals). |
| Standardkonformität | Unterstützt die Durchführung von Deposit Thickness Tests (DTT) gemäß der HVCA-Richtlinie TR/19. |
| Software & Reporting | Lieferung inkl. ElcoMaster™ 2.0 Software mit speziellem "Duct Deposit Report"-Template für professionelle Auswertung und Dokumentation. |
| Datenübertragung | Kabellos via Bluetooth® oder per USB-Kabel. Einfacher Export der Messdaten vom Gerätespeicher zum PC. |
Hohe Genauigkeit
Die ferromagnetische 2B-Sonde bietet eine typische Messgenauigkeit von ±1–3% oder ±2.5 µm im Bereich 0–1500 µm (je nachdem, welcher Wert größer ist).
TR/19-konform
Das mitgelieferte Duct Cleaning Template ermöglicht standardisierte Vorher/Nachher-Messungen an genau definierten Punkten, wie in der Richtlinie gefordert.
Einfache Dokumentation
Automatische Generierung professioneller Prüfberichte direkt aus ElcoMaster™ 2.0 – inklusive aller statistischen Kennwerte wie Mittelwert und Standardabweichung.
Bereit für professionelle Lüftungsinspektion?
Das Elcometer 456 Duct Deposit System liefert Ihnen die technische Grundlage für zuverlässige Reinheitskontrollen und normgerechte Dokumentation.
Zum Produkt im ShopEmpfohlene Grundeinstellungen (Richtwerte)
Für den Einstieg in die Messung von Ablagerungen haben sich folgende Einstellungen am Gerät bewährt. Diese sind als Richtwerte zu verstehen und können je nach Anforderung angepasst werden.
- Einheiten: Mikrometer (µm) für präzise Dickenangaben im Dünnschichtbereich.
- Messmodus: Batch-Modus („Batch“) aktivieren, um alle Messungen einer Inspektionsfläche automatisch in einer Gruppe zu speichern.
- Statistiken: Statistikfunktion („Stats“) einschalten, um sich Mittelwert, Standardabweichung etc. direkt am Gerät anzeigen zu lassen.
- Display-Timeout: Auf z. B. 60 Sekunden einstellen (Menu/Setup/Display/Screen Timeout), um bei Serienmessungen die Batterie zu schonen, ohne dass das Gerät zu schnell abschaltet.
- Automatisches Abschalten: Standardmäßig nach 5 Minuten Inaktivität. Bei langen Messpausen manuell ausschalten.
Profi-Workflow: Messung vor/nach der Reinigung in 7 Schritten
- Gerät vorbereiten: Batterien einsetzen, Sprache einstellen (gegebenenfalls mit gedrückter linker Softkey beim Einschalten), Gerät gemäß Kapitel 6 mit den Kalibrierfolien auf einer Nullplatte kalibrieren.
- Probe anschließen: Sonde an das Messgerät ansetzen, Pins ausrichten und die Überwurfmutter im Uhrzeigersinn festschrauben.
- Batch starten: Am Gerät einen neuen Mess-Batch beginnen („Batch“-Taste), um alle folgenden 20 Messungen zusammenzufassen.
- Vorher-Messung durchführen: Das Duct Cleaning Template im zu prüfenden Kanalbereich positionieren und an den Ecken markieren. Nun nacheinander durch alle 20 Löcher des Templates messen und die Werte im Batch speichern.
- Reinigung: Template entfernen und die markierte Fläche im Kanal reinigen.
- Nachher-Messung durchführen: Template exakt an den Markierungen wieder positionieren. Erneut alle 20 Messpunkte in der gleichen Reihenfolge abmessen. Die Werte werden im selben Batch gespeichert, was den direkten Vergleich ermöglicht.
- Daten auswerten: Messgerät via Bluetooth® oder USB mit PC verbinden, ElcoMaster™ 2.0 starten, den Batch downloaden und mit dem „Duct Deposit Report“-Template den professionellen Prüfbericht erstellen.
Fehlerbehebung: 4 häufige Probleme und Lösungen
1. „--“ Anzeige (Messwert außerhalb des Bereichs)
- Ursache: Die gemessene Schicht ist dicker als der Messbereich der Sonde (z.B. >5mm) oder die Sonde ist nicht richtig angeschlossen/ kalibriert.
- Maßnahmen: Sonde auf Kalibrierfolie bekannte Dicke legen. Funktioniert das? Wenn nein: Kalibrierung wiederholen. Wenn ja: Eventuell auf die zweite Messskala (0-5mm) umstellen oder Reinigungsgrad überprüfen.
2. Unstabile oder falsche Messwerte
- Ursache: Sonde wird über die Oberfläche gezogen, schwebt darüber oder wird zu fest aufgesetzt. Oder Oberfläche ist stark gekrümmt/ uneben.
- Maßnahmen: Sonde stets senkrecht und sanft aufsetzen, Kontakt des Schutzkragens (Sleeve) mit der Oberfläche ermöglichen. Für jede Messung komplett anheben und neu aufsetzen. Auf ebener Fläche messen.
3. Bluetooth®-Verbindung zum PC funktioniert nicht
- Ursache: Bluetooth am PC deaktiviert, Gerät nicht gekoppelt, außer Reichweite oder Interferenzen.
- Maßnahmen: Bluetooth am PC aktivieren. Im ElcoMaster™ 2.0 Hilfe-Menü die Pairing-Anleitung befolgen. Alternativ USB-Kabel nutzen oder einen Bluetooth-USB-Adapter (z.B. T99920130) verwenden.
4. Gerät reagiert nicht / schaltet sich ständig aus
- Ursache: Batterien schwach oder Display-Timeout/Auto-Off zu kurz eingestellt.
- Maßnahmen: Batterien austauschen. Im Menü (Menu/Setup/Display) die „Screen Timeout“-Zeit verlängern. Beachten: Das Gerät schaltet sich nach 5 Minuten komplett aus.
Wartung & Pflege für eine lange Lebensdauer
- Sonde schützen: Die Messspitze der 2B-Sonde ist empfindlich. Nach Gebrauch stets mit dem Schutzkappen versehen und im Etui lagern.
- Gehäuse reinigen: Gerät und Template nach Gebrauch mit einem weichen, leicht feuchten Tuch von Staub und Fettresten säubern. Keine aggressiven Reiniger verwenden.
- Batterien: Bei längerer Nichtbenutzung Batterien entnehmen, um Schäden durch Auslaufen zu vermeiden.
- Kalibrierung prüfen: Die Messgenauigkeit regelmäßig, z.B. zu Beginn jedes neuen Projekts, mit den Kalibrierfolien überprüfen.
- Software aktuell halten: Prüfen Sie auf der Elcometer-Website regelmäßig Updates für die ElcoMaster™ 2.0 Software.
FAQ – Häufig gestellte Fragen zum Elcometer 456
1. Für welche Materialien ist das Elcometer 456 geeignet?
Das mitgelieferte System mit der ferromagnetischen 2B-Sonde ist speziell für die Messung auf ferromagnetischen Metallen (z.B. Stahl) ausgelegt. Für andere Materialien sind andere Sonden erforderlich.
2. Wie viele Messungen kann das Gerät speichern?
Die genaue Speicherkapazität ist im Handbuch des Geräts zu finden. Es können jedoch mehrere Batches mit jeweils vielen Einzelmessungen (wie die 20 Messpunkte pro Template) gespeichert werden. Für große Projekte empfiehlt sich der regelmäßige Export der Daten auf den PC.
3. Muss ich für jede Messfläche ein neues Template verwenden?
Nein, das Template ist ein wiederverwendbares Positionierwerkzeug. Es wird für jede zu prüfende Fläche positioniert, die Eckpunkte werden markiert, gemessen, und dann kann es für die nächste Fläche verwendet werden.
4. Kann ich meine eigenen Report-Layouts in ElcoMaster™ 2.0 erstellen?
Ja, die Software enthält einen Report-Designer, mit dem Sie Berichte nach Ihren eigenen Vorgaben gestalten können. Das vorgefertigte „Duct Deposit Report“-Template dient als optimale Basis für TR/19-konforme Berichte.
5. Wo finde ich Ersatzteile oder Zubehör?
Ersatz-Kalibrierfolien (T99022255-8), Nullplatten (T99913969), weitere Templates (T99913939) oder Bluetooth-Adapter (T99920130) erhalten Sie bei Ihrem Elcometer-Händler oder direkt über unseren Online-Shop.
Fazit
Das Elcometer 456 Duct Deposit Measuring System ist ein durchdachtes und praxistaugliches Werkzeug für alle, die die Sauberkeit von Lüftungssystemen objektiv und normgerecht bewerten müssen. Von der einfachen Bedienung über die präzise Messung bis zur professionellen Berichterstattung mit ElcoMaster™ 2.0 unterstützt es Sie in jedem Schritt der Inspektion. Mit der richtigen Vorbereitung, Kalibrierung und Anwendung des hier beschriebenen Workflows erhalten Sie zuverlässige Ergebnisse, die sowohl intern als auch gegenüber Kunden überzeugen.
