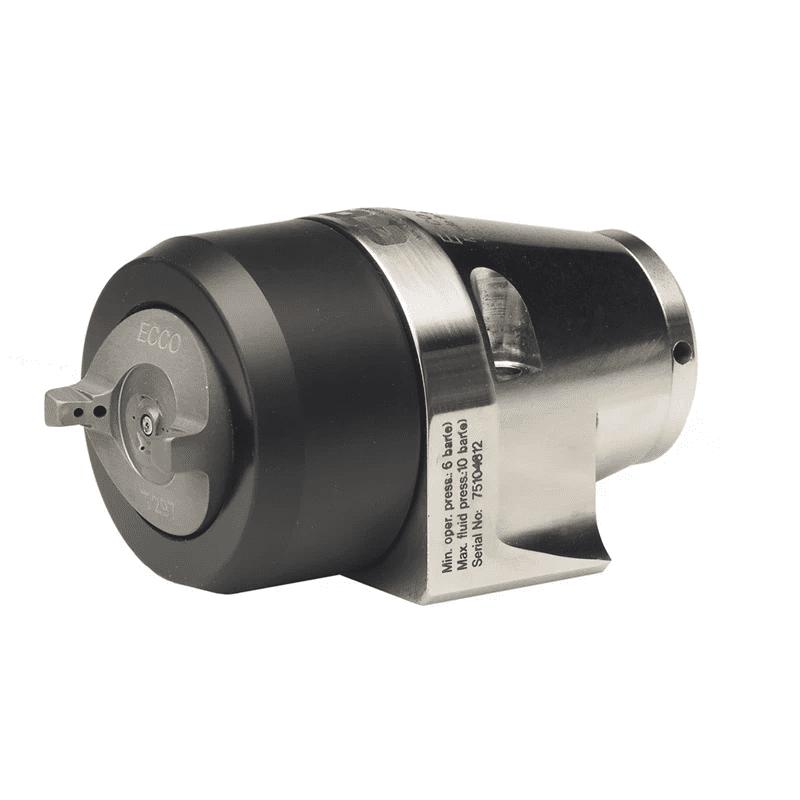

Perfektion in der Keramikbeschichtung: Ihr Guide zur Binks Ecco E75AP
Die Verarbeitung abrasiver Materialien wie Keramikbeschichtungen stellt höchste Ansprüche an Ihre automatische Spritzanlage. Die **Binks Ecco E75AP** ist speziell für diese Herausforderung konzipiert, bietet maximale Präzision und verlängert die Standzeiten kritischer Komponenten drastisch. Aber nur mit den richtigen Einstellungen und einem optimierten Workflow schöpfen Sie das volle Potenzial dieser Hochleistungspistole aus.
Dieser umfassende Praxis-Guide, basierend auf den Spezifikationen des Ecco Ceramic Spraying System, liefert Ihnen alle notwendigen Schritte: von den optimalen Starteinstellungen bis zur schnellen Fehlerbehebung. Steigern Sie Ihre Transfer-Effizienz und erzielen Sie makellose, reproduzierbare Beschichtungsergebnisse.
Ecco E75AP: Varianten, Einsätze und Kernvorteile
| Merkmal | Vorteil für Keramik-Spritzsysteme |
|---|---|
| Konstruktion | Robuste Ausführung, ideal für abrasive Füllstoffe in Keramikmaterialien. Minimale Wartung durch langlebige Komponenten. |
| Zerstäubung | Feinste, gleichmäßige Zerstäubung (Air-assisted Airless), die einen hochglänzenden, defektfreien Auftrag ermöglicht. |
| Materialeffizienz | Hohe Materialtransfer-Effizienz reduziert Materialkosten und Reinigungsaufwand. |
Ihre Performance-Vorteile auf einen Blick
Reduziert Overspray und Materialverbrauch drastisch.
Speziell für abrasive Medien wie Keramikformulierungen.
Konstante Ergebnisse durch präzise Nadelsteuerung und Materialversorgung.
Empfohlene Grundeinstellungen (Richtwerte)
Die folgenden Werte dienen als Startpunkt für Keramikbeschichtungen. Optimale Einstellungen hängen von Viskosität, Düsenwahl und Schlauchlänge ab (Quelle: Abgeleitet aus generellen Systemparametern des Ecco Ceramic Spraying System).
| Parameter | Richtwert | Einfluss auf das Spritzbild |
|---|---|---|
| Fluid-Druck (Material) | 8 – 15 bar (je nach Viskosität) | Bestimmt die Durchflussmenge und den Aufprall des Materials. Zu hoch = schnellere Abnutzung. |
| Zerstäubungsluft-Druck | 2,5 – 4,5 bar | Regelt die Feinheit des Tropfens und die Form des Sprühkegels (Musterbreite). |
| Nadelhub (Öffnungszeit) | Kürzestmöglich (z.B. 0,1 – 0,3 Sek.) | Kontrolliert die Materialmenge pro Schuss (Dosiervolumen). |
💡 Profi-Tipp: Abrasionsschutz
Um die Lebensdauer Ihrer Düse und Nadel bei Keramikmaterialien zu maximieren, sollten Sie den Fluid-Druck auf das absolut notwendige Minimum reduzieren, das noch ein akzeptables Spritzbild liefert. Jedes Bar Druck zu viel beschleunigt den Verschleiß.
Ihr Profi-Workflow in 6 Schritten
- Materialhomogenisierung: Rühren oder zirkulieren Sie das Keramikmaterial ausreichend, um eine Sedimentation der Feststoffe (Pigmente/Füllstoffe) zu vermeiden. Inhomogene Materialien führen zu einem ungleichmäßigen Spritzbild.
- Einstellung des Materialdrucks: Beginnen Sie mit dem in der Tabelle genannten Richtwert (z. B. 10 bar) und stellen Sie den Druck so ein, dass eine konstante Materialversorgung sichergestellt ist.
- Einstellung der Zerstäubungsluft: Erhöhen Sie den Zerstäubungsluft-Druck schrittweise, bis der Materialstrahl fein zerstäubt und der Sprühkegel gleichmäßig ist. Zu wenig Luft führt zu groben Tropfen.
- Musterbreiten-Check: Prüfen Sie die Musterbreite auf einem Testobjekt und justieren Sie die Hörnerluft, um die gewünschte Breite und den gleichmäßigen Auftrag zu erreichen.
- Nadelhub-Kalibrierung: Optimieren Sie den Nadelhub. Er sollte so kurz sein, dass die gewünschte Schichtdicke in einem Durchlauf erreicht wird, aber nicht zu lang, um Material zu verschwenden.
- Datenspeicherung: Dokumentieren Sie die gefundenen optimalen Druckeinstellungen für dieses spezifische Keramikmaterial, um die Reproduzierbarkeit zu gewährleisten.
Häufige Probleme und schnelle Fehlerbehebung
- Problem: Die Pistole tropft am Düsenkopf (Dripping)
- Maßnahme 1: Materialdruck ist zu hoch und drückt die Nadel auf. Reduzieren Sie den Fluid-Druck leicht.
- Maßnahme 2: Nadel schließt nicht vollständig. Reinigen Sie den Nadelspitzensitz (siehe Wartung).
- Problem: Ungleichmäßiges oder „banana-förmiges“ Spritzbild
- Maßnahme 1: Die Luftkappe ist blockiert oder verschmutzt. Reinigen Sie die Luftkappe gründlich (insbesondere die Hörner).
- Maßnahme 2: Düse oder Nadel sind abgenutzt/beschädigt. Tauschen Sie das Düsen-Nadel-Set aus.
- Problem: Materialverbrauch ist zu hoch bei dünner Schicht
- Maßnahme 1: Nadelhub ist zu groß eingestellt. Reduzieren Sie den Hub, um die Dosiermenge zu verringern.
- Maßnahme 2: Zerstäubungsluft-Druck ist zu niedrig. Erhöhen Sie ihn, um die T.E. zu steigern (reduziert Overspray).
- Problem: Die Pistole feuert nicht aus
- Maßnahme 1: Überprüfen Sie die Druckluftzufuhr zur Steuerung der Pistole.
- Maßnahme 2: Materialleitung ist blockiert (z.B. abgesetzte Keramikpartikel). System spülen und erneut zirkulieren lassen.
Checkliste: Regelmäßige Wartung für maximale Standzeit
- Tägliche Reinigung: Spülen Sie den Fluidweg am Ende jeder Schicht mit einem kompatiblen Lösungsmittel.
- Luftkappen-Check: Entfernen Sie tägliche Rückstände von der Luftkappe und dem Düsenkopf. Verwenden Sie weiche Bürsten und niemals Metallwerkzeuge, um die Präzisionsoberflächen nicht zu beschädigen.
- Prüfen der Dichtungen: Kontrollieren Sie monatlich die Packungen und Dichtungen auf Verschleiß oder Materialablagerungen. Tauschen Sie diese bei ersten Anzeichen einer Undichtigkeit sofort aus.
- Nadel schmieren: Gemäß Handbuch sollte die Nadel regelmäßig an der Führungsstelle geschmiert werden, um reibungslose Bewegung und Dichtheit zu gewährleisten.
- Filter/Siebe: Überprüfen und reinigen oder ersetzen Sie alle vorgeschalteten Materialfilter im Fluidkreislauf, um die Pistole vor großen Partikeln zu schützen.
Häufig gestellte Fragen (FAQ)
F: Ist die Ecco E75AP auch für andere, weniger abrasive Materialien geeignet?
A: Ja. Obwohl die Pistole für Keramik optimiert ist, kann sie auch Standard-Lösemittel- oder Wasserbasislacke verarbeiten. Die robuste Bauweise ist hier ein langlebiger Vorteil.
F: Wie oft muss ich die Düse bei Keramikmaterialien wechseln?
A: Dies hängt stark von der Härte und Konzentration der Partikel ab. Durch Reduzierung des Fluid-Drucks (siehe Tipp) können Sie die Standzeit maximieren. Die Pistole ist jedoch für einen schnelleren Austausch konzipiert.
F: Was ist der Unterschied zwischen der E75 und der E75AP?
A: Die E75AP ist die automatische Version, die typischerweise auf Robotern oder automatischen Anlagen installiert wird und über externe Steuerungssignale betätigt wird, während die E75 eine manuelle Pistole ist.
F: Kann ich die Pistole mit einer Standard-Membranpumpe betreiben?
A: Ja, die Ecco E75AP ist mit einer Vielzahl von Pumpen kompatibel. Für die präzise Dosierung und Handhabung hochviskoser, abrasiver Keramikmaterialien empfiehlt sich jedoch ein speziell ausgelegtes Hochleistungspumpensystem.
F: Wo finde ich Ersatzteile wie Düsensätze und Dichtungen?
A: Das komplette Zubehör und alle Ersatzteile für Ihre Binks Ecco E75AP, einschließlich des T278FIX4-Düsensatzes, finden Sie auf der Produktseite von Beschicht.com.
Bereit für makellose Ergebnisse?
Optimieren Sie jetzt Ihren Spritzprozess mit der Binks Ecco E75AP und dem passenden Zubehör.
Binks Ecco E75AP jetzt bei Beschicht.com entdeckenDie Binks Ecco E75AP ist weit mehr als nur eine Spritzpistole; sie ist ein Präzisionswerkzeug, das in Kombination mit den hier dargestellten Profi-Einstellungen und Wartungsroutinen eine unübertroffene Langlebigkeit und Effizienz bei der Verarbeitung anspruchsvoller Keramikbeschichtungen bietet. Investieren Sie in diesen Workflow, um Ihren Materialverbrauch zu senken und die Qualität Ihrer Endprodukte nachhaltig zu sichern.
