Binks ECCO E40DA: Der Profi-Guide für perfekte automatische Beschichtungen

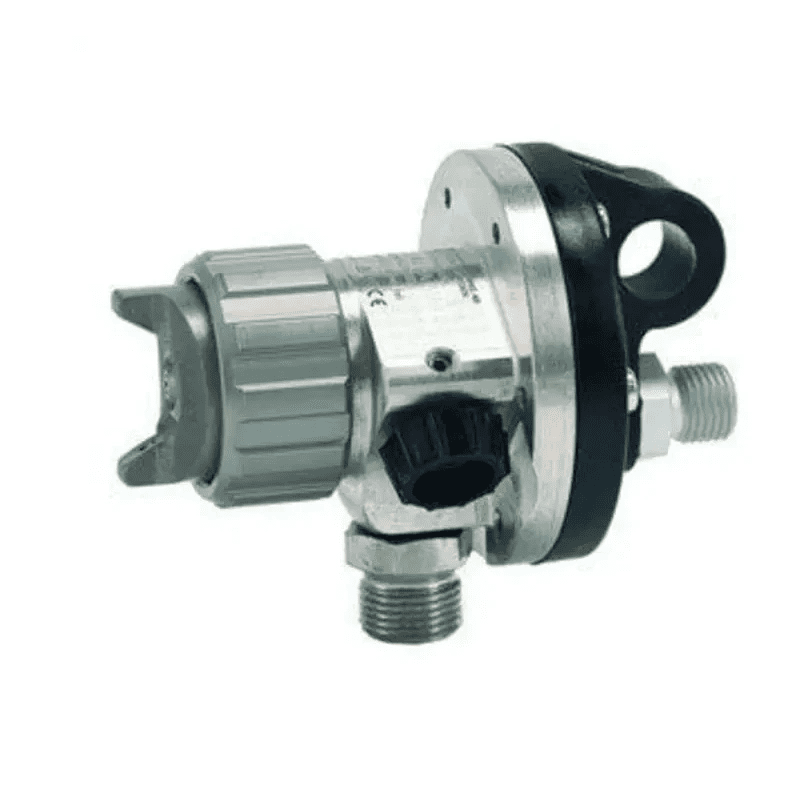

Wenn es um das automatische Spritzen von hochabrasiven Materialien wie Keramik, Glasur oder Emaille geht, ist höchste Robustheit gefragt. Die **Binks ECCO E40DA Automatik-Pistole** wurde genau dafür entwickelt. Mit ihrer einzigartigen No-Needle-Technologie und der Membransteuerung mit Hartmetall-Sitz (TC) bietet sie maximale Standzeiten, wo herkömmliche Pistolen schnell verschleißen. Beschicht.com zeigt Ihnen, wie Sie die E40DA optimal einstellen und warten, um Produktionsausfälle zu minimieren und einwandfreie Ergebnisse zu erzielen.
Produktüberblick: Kernmerkmale der ECCO E40DA
Die E40DA wurde speziell für die Herausforderungen abrasiver Beschichtungsmedien entwickelt. Hier die wichtigsten Merkmale im Überblick:
| Merkmal | Vorteil & Nutzen | Anwendungsbereich |
|---|---|---|
| No-Needle-Aufbau | Signifikant weniger Verschleiß im Materialweg. | Hohe Standzeit, ideal für 24/7-Anlagen. |
| Membransteuerung | Präzise Materialfluss-Steuerung ohne Farbnadel. | Konstanter Durchfluss, hohe Wiederholgenauigkeit. |
| Hartmetall-Sitz (TC) | Extrem widerstandsfähig gegen abrasive Medien. | Keramik, Emaille, Glasur und aggressive Lacke. |
KPI-Boxen: Effizienz auf einen Blick
~305 g
Niedriges Gewicht
250–700 l/min
Flexibler Luftverbrauch
0,3–2,7 mm
Große Düsenvielfalt
Empfohlene Grundeinstellungen (Richtwerte)
Die optimale Einstellung hängt stark von Medium (Viskosität, Feststoffgehalt) und gewünschtem Spritzbild ab. Die folgenden Werte dienen als Startpunkt für die Pistole mit der Luftkappe T474 und 4,0 mm Düse (Art.-Nr. 2180556):
| Parameter | Richtwert | Hinweis |
|---|---|---|
| Zerstäuberluft | 2,5 – 4,0 bar | Erhöhen für feinere Zerstäubung. |
| Fächerluft (Formluft) | 1,5 – 3,0 bar | Bestimmt die Breite des Spritzkegels. |
| Materialdruck | Variabel (0,5 – 5,0 bar) | Muss auf Düse und gewünschte Filmdicke abgestimmt werden. |
💡 Profi-Tipp: Remote-Control-Kit
Nutzen Sie das optionale Remote-Control-Set. Es ermöglicht die externe und getrennte Regelung von Zerstäuber- und Fächerluft. Dies ist essenziell, wenn die Pistole an schwer zugänglichen Positionen montiert ist und eine schnelle Justierung der Spritzparameter notwendig ist.
Der Profi-Workflow mit der E40DA
Ein strukturierter Ablauf sichert konstante Qualität und minimiert Ausschuss.
- Vorbereitung: Viskosität des Mediums prüfen und die Pumpe entlüften.
- Basiseinstellungen: Materialdruck auf Startwert einstellen. Zerstäuber- und Fächerluft gemäß Richtwerten (s. Tabelle oben) einstellen.
- Spritzbildkontrolle: Probespritzen auf einem Testobjekt. Fächerluft solange anpassen, bis die gewünschte Spritzkegelbreite und Kantenzeichnung erreicht ist.
- Zerstäubungsjustierung: Zerstäuberluft schrittweise erhöhen, bis die Oberfläche gleichmäßig und frei von "Orangenhaut" ist. Achtung: Zu hohe Luft vergrößert Overspray.
- Materialfluss: Bei Bedarf Materialdruck anpassen, um die benötigte Filmdicke in der gewünschten Geschwindigkeit zu erreichen.
- Dokumentation: Alle finalen Druckwerte notieren, um die Reproduzierbarkeit für die Serie zu gewährleisten.
Wartung und Fehlerbehebung
Wartungs-Checkliste (mind. 1x pro Woche)
- Regelmäßige Reinigung des Materialwegs, besonders nach Arbeitsende.
- Überprüfung des Hartmetall-Sitzes (TC) auf Ablagerungen oder Verschleiß.
- Kontrolle der Membran auf Risse oder Undichtigkeiten (äußerst selten, aber kritisch).
- Kontrolle der Luftkappe (T474) auf Verstopfungen oder Beschädigungen der Hornlöcher.
- Sicherstellen, dass alle Luft- und Materialanschlüsse fest sitzen.
Häufige Probleme und Lösungen
1. Ungleichmäßiges Spritzbild oder Streifenbildung:
- Maßnahme 1: Luftkappe (T474) reinigen (Hornlöcher).
- Maßnahme 2: Material filtern (Verunreinigungen).
2. Pulsierender Materialfluss (bei Membran-Anlagen):
- Maßnahme 1: Materialleitung entlüften (Lufteinschlüsse).
- Maßnahme 2: Materialdruck erhöhen.
3. Zu grobe Zerstäubung ("Orangenhaut"):
- Maßnahme 1: Zerstäuberluft schrittweise erhöhen.
- Maßnahme 2: Materialviskosität reduzieren (falls möglich).
4. Materialleckage an der Luftkappe:
- Maßnahme 1: Verschleiß des Hartmetall-Sitzes (TC) prüfen und ggf. ersetzen.
- Maßnahme 2: Materialdruck anpassen, um Überlastung der Membran zu vermeiden.
Häufig gestellte Fragen (FAQ)
F: Was bedeutet "No-Needle-Aufbau" bei der E40DA?
A: Die Pistole verzichtet auf die klassische Farbnadel. Der Materialfluss wird stattdessen präzise über eine robuste Membran gesteuert, die auf einen Hartmetall-Sitz (TC) abdichtet. Das reduziert den Verschleiß massiv, besonders bei abrasiven Medien.
F: Kann ich die E40DA auch für nicht-abrasive Lacke nutzen?
A: Ja, die Pistole ist universell einsetzbar. Ihre Stärken spielt sie aber vor allem bei abrasiven Medien aus, da hier ihre Robustheit die höchste Standzeit bietet.
F: Welche Düsen- und Luftkappenvarianten sind verfügbar?
A: Binks bietet eine breite Auswahl an Düsen zwischen 0,3 und 2,7 mm. Die Modellreihe **2180556** nutzt die robuste Luftkappe **T474** und eine **4,0 mm** Düse für hohen Materialauftrag (Bitte beachten Sie: in unseren technischen Daten wird ein max. Düsenwert von 2,7 mm genannt, die 4,0 mm Variante ist eine spezifische High-Flow-Ausführung).
F: Kann ich die Luftzufuhr später noch extern regeln?
A: Ja, über das separat erhältliche Remote-Control-Set zur externen Regelung der Zerstäuber- und Fächerluft.
F: Welchen Anschluss brauche ich für das Material?
A: Der Materialanschluss der ECCO E40DA ist ein G 3/8-Gewinde.
Fazit
Die Binks ECCO E40DA ist eine Investition in Langlebigkeit und Präzision, insbesondere in Produktionslinien, die mit anspruchsvollen, abrasiven Materialien arbeiten. Durch die konsequente Anwendung der hier beschriebenen Einstellungen, des Workflows und der Wartung sichern Sie sich maximale Standzeiten, minimieren Stillstandszeiten und garantieren ein gleichbleibend hohes Beschichtungsergebnis. Für abrasive Medien gibt es kaum eine effizientere Automatiklösung auf dem Markt.
