Hersteller-Nr.:
PF2C10

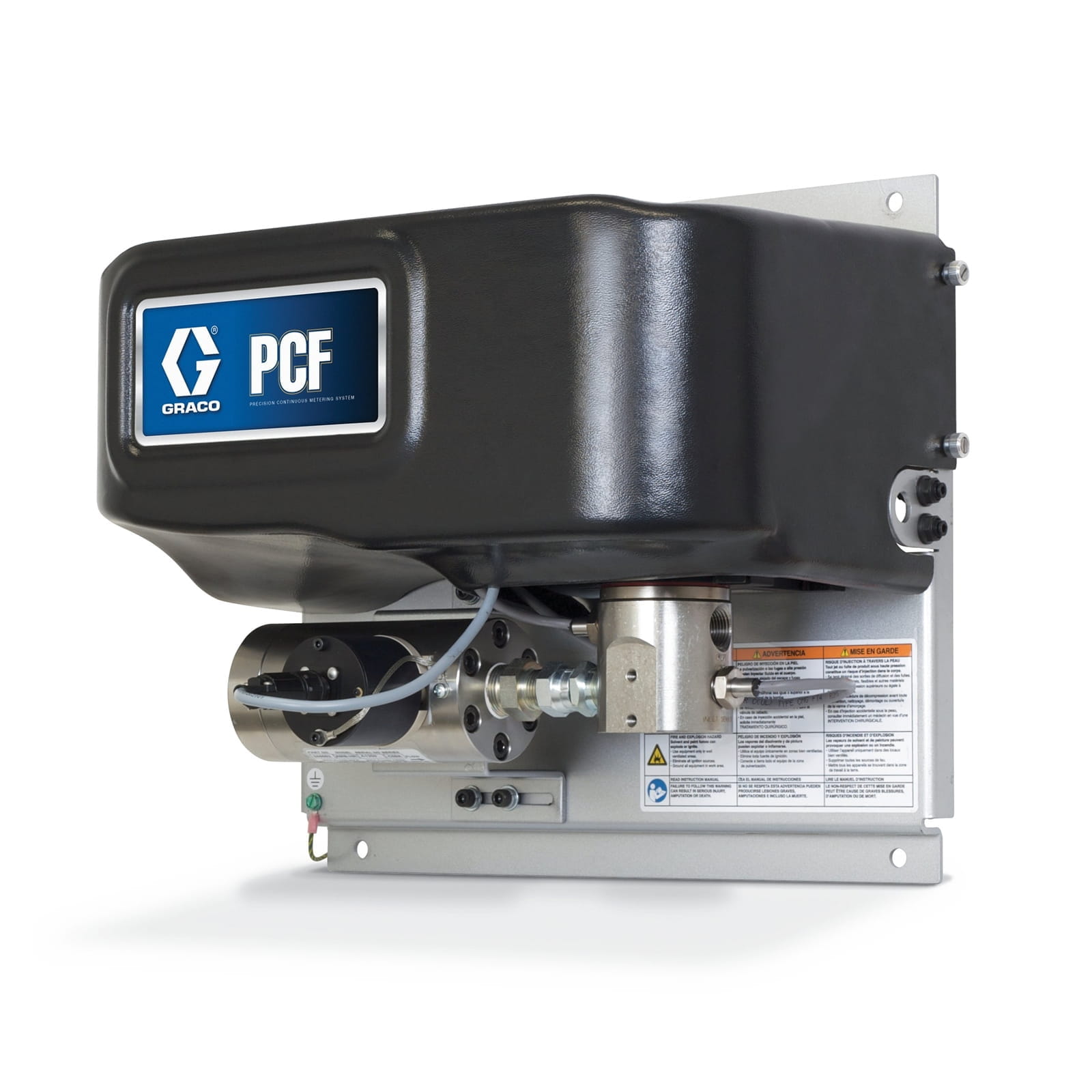

Präzisions-Durchflusssystem 16 100-240 mit Patronenregler, Coriolis-Volumenzähler und DeviceNet-Benutzeroberfläche
33.201,48 €*
% 39.060,56 €* (15% gespart)Versandfertig in 5-8 Werktage
Auch interessant
Produktinformationen
Reduziert Materialabfall dank der überlegenen Durchflussregelung Das in Verbindung mit einem Materialzufuhrsystem und einer Roboterplattform verwendete Graco PCF-Dosiersystem garantiert einen präzisen und beständigen Materialfluss. Closed-Loop-Technologie sorgt für die Einstellung in Echtzeit bei Änderungen der Materialtemperaturen, Viskositäten, Fördermengen oder Robotergeschwindigkeiten und garantiert die extrem präzise, kontinuierliche Dosierung für Ihren Betrieb.
Verarbeitet eine Reihe von Materialien, darunter nicht beheizte Materialien sowie Warm- und Heißschmelzmaterialien bis 204 °C und niedrig- bis hochviskose Materialien mit unbegrenztem Volumen.
Die nächste Generation der Präzisionsdosierung
- Die „Echtzeit“-Steuerung mit geschlossenem Regelkreis sorgt für eine präzise, kontinuierliche Dosierung – Verbesserung der Teilequalität und Verringerung des Materialabfalls
- Die intuitive Benutzeroberfläche vereinfacht Setup und verringert die Schulungszeit
- Integrierte USB-Schnittstelle zum einfachen Herunterladen von Daten – ermöglicht die weitere Analyse von Prozessdaten
- Mehrere Pistolenfunktionen für zusätzliche Produktivität – es können bis zu vier Pistolen programmiert werden
- Kompakte modulare Bauweise – einfache Installation, Integration und Wartung
- Niedrige Gesamtbetriebskosten – weniger Verschleißteile im Vergleich zu Schusszählern
| Anwendung: | Kleben, Dichten, Abdichtungen, Verguss, Verkapslung, Spritzen, Dosierung, Regelung |
|---|---|
| Anzahl Stile für Materialplatte: | 16 |
| Applikatortyp: | Automatisch |
| Benetztes Material: | Fluorelastomer, PTFE, Edelstahl, Stahl, Wolframkarbid |
| Durchflussregelungs-Typ: | Bestimmung, Steuern |
| Energietyp: | Elektrisch |
| Frequenz (Hz): | 50/71 |
| Gateway: | DeviceNet-Benutzeroberfläche |
| Gesamtbreite (cm): | 26.7 |
| Gesamtbreite (mm): | 267 |
| Gesamthöhe (cm): | 55.9 |
| Gesamthöhe (mm): | 559 |
| Geschlecht des Lufteinlassgewindes: | Innengewinde |
| Geschlecht des Material-Auslassgewindes: | Innengewinde |
| Geschlecht des Material-Einlassgewindes: | Innengewinde |
| Größe der Materialauslassöffnung (Zoll): | 1/2 |
| Größe der Materialeinlassöffnung (Zoll): | 3/4 |
| Größe der Materialeinlassöffnung (cm): | 1.905 |
| Größe der Materialeinlassöffnung (mm): | 19.05 |
| Größe des Luftauslasses (Zoll): | 5/32 |
| Größe des Luftauslasses (cm): | 0.397 |
| Größe des Lufteinlasses (Zoll): | 1/4 |
| Größe des Lufteinlasses (cm): | 0.635 |
| Größe des Lufteinlasses (mm): | 6.35 |
| Kompatibles Material: | Dichtmittel, Klebemittel |
| Komponenten-Typ: | Einkomponenten |
| Lufteinlassgewindetyp: | NPT |
| Materialauslassgewindetyp: | NPT |
| Materialeinlassgewindetyp: | NPT |
| Maximale Betriebstemperatur (°C): | 49 |
| Maximale Durchflussrate (cm³/min): | 65535 |
| Maximale Förderleistung (L/min): | 66.535 |
| Maximale Materialtemperatur (°C): | 49 |
| Maximale Materialviskosität (cP): | 1000000 |
| Maximale Umgebungstemperatur (°C): | 49 |
| Maximaler Betriebsdruck (MPa): | 35 |
| Maximaler Betriebsdruck (kPa): | 34500 |
| Maximaler Betriebsdruck (psi): | 5000 |
| Maximaler Einlassluftdruck (psi): | 120 |
| Maximaler Lufteinlassdruck (MPa): | 0.83 |
| Maximaler Luftzufuhrdruck (bar): | 8.27 |
| Maximaler Luftzufuhrdruck (kPa): | 827 |
| Maximaler Material-Betriebsdruck (MPa): | 35 |
| Maximaler Material-Betriebsdruck (bar): | 345 |
| Messtyp: | Coriolis |
| Minimale Durchflussrate (cm³/min): | 661 |
| Minimale Förderleistung (L/min): | 0.661 |
| Minimale Materialviskosität (cP): | 10000 |
| Minimale Spannung (V ac): | 100 |
| Minimale Umgebungstemperatur (°C): | 4 |
| Phasen: | 1 |
| Pistolenaktivierung: | Automatisch |
| Reglertyp: | Patrone |
| Typ: | Volumenzähler |
| Umfasst: | Regler, Volumenzähler, FCM-Key-Token |
| Umgebung/Warmschmelzend/Heißschmelzend: | Nicht beheizt |
| Versorgungsspannung: | Elektrisch |
| Zulässiger Betriebsdruck (bar): | 345 |
| Zulässiger Betriebsüberdruck (psi): | 5000 |
Weitere Informationen
- Produktnummer: 1037087
- Hersteller: Graco
- EAN: 00755652680697
Technische Details
Betriebsspezifikationen
| UPC Produkt | 755652680697 |
|---|---|
| Division | IPD |
| Price Block | 009 |
| Country of Origin | US |
| Maßeinheit | EA |
| Höhe | 0 CM |
| Länge | 0 CM |
| Breite | 0 CM |
| Volumen | 0 M3 |
| Shipping Weight | 0 KG |
| HTS-Code (EU) | 9032890090 |
| HTS-Code (GB) | 9032890090 |
Technische Daten
| Air Inlet Size (cm) | 0.635 |
|---|---|
| Air Inlet Size (in) | 1/4 |
| Air Inlet Size (mm) | 6.35 |
| Air Inlet Thread Gender | Female |
| Air Outlet Size (cm) | 0.397 |
| Air Outlet Size (in) | 5/32 |
| Ambient/Warm Melt/Hot Melt | Ambient |
| Amperage (A) | 1.4 |
| Component Type | Single Component |
| Fluid Inlet Size (cm) | 1.905 |
| Fluid Inlet Size (in) | 3/4 |
| Fluid Inlet Size (mm) | 19.05 |
| Fluid Inlet Thread Gender | Female |
| Fluid Outlet Thread Gender | Female |
| Frequency (Hz) | 50/71 |
| Includes | Regulator, Flow Meter, FCM Key Token |
| Maximum Air Inlet Pressure (bar) | 8.27 |
| Maximum Air Inlet Pressure (kPa) | 827 |
| Maximum Air Inlet Pressure (psi) | 120 |
| Maximum Flow Rate (cc/min) | 65535 |
| Maximum Flow Rate (L/min) | 66.535 |
| Maximum Fluid Temperature (°C) | 49 |
| Maximum Fluid Temperature (°F) | 120 |
| Maximum Fluid Viscosity (cP) | 1000000 |
| Maximum Operating Temperature (°C) | 49 |
| Maximum Operating Temperature (°F) | 120 |
| Maximum Working Pressure (bar) | 345 |
| Maximum Working Pressure (kPa) | 34500 |
| Maximum Working Pressure (MPa) | 35 |
| Maximum Working Pressure (psi) | 5000 |
| Minimum Flow Rate (cc/min) | 661 |
| Minimum Flow Rate (GPM) | 0.17 |
| Minimum Flow Rate (L/min) | 0.661 |
| Minimum Fluid Viscosity (cP) | 10000 |
| Overall Depth (in) | 27 |
| Overall Height (cm) | 55.9 |
| Overall Height (in) | 33 |
| Overall Height (mm) | 559 |
| Overall Width (cm) | 26.7 |
| Overall Width (in) | 10.16 |
| Overall Width (mm) | 267 |
| Minimum Ambient Temperature (°F) | 40 |
| Maximum Ambient Temperature (°F) | 120 |
| Maximum Fluid Working Pressure (bar) | 345 |
| Maximum Fluid Working Pressure (MPa) | 35 |
| Maximum Air Inlet Pressure (MPa) | 0.83 |
| regulator_type | Cartridge |
| number_of_styles_for_fluid_plate | 16 |
| Minimum Voltage (V ac) | 100 |
| Maximum Ambient Temperature (°C) | 49 |
| Minimum Ambient Temperature (°C) | 4 |
