Hersteller-Nr.:
25T670

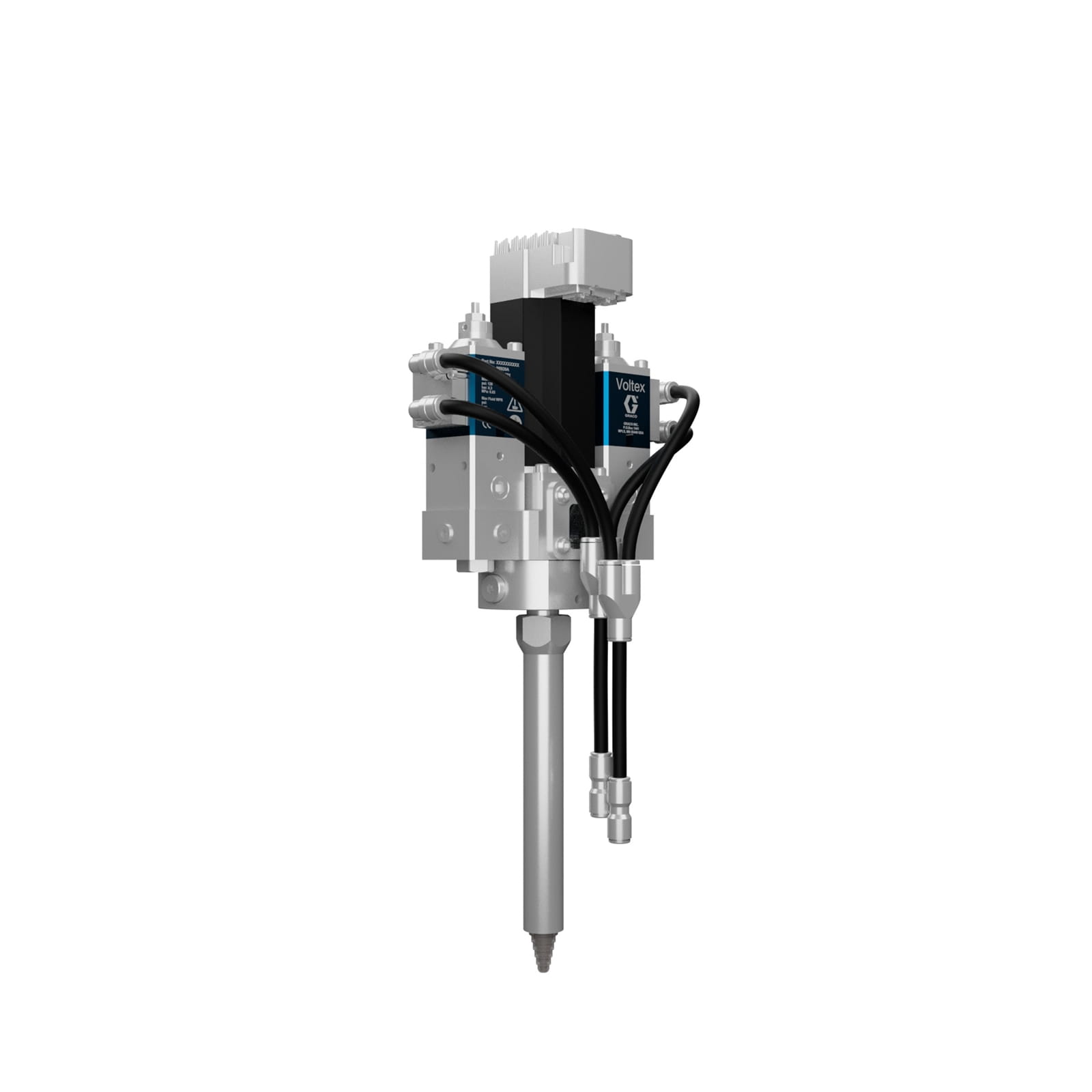

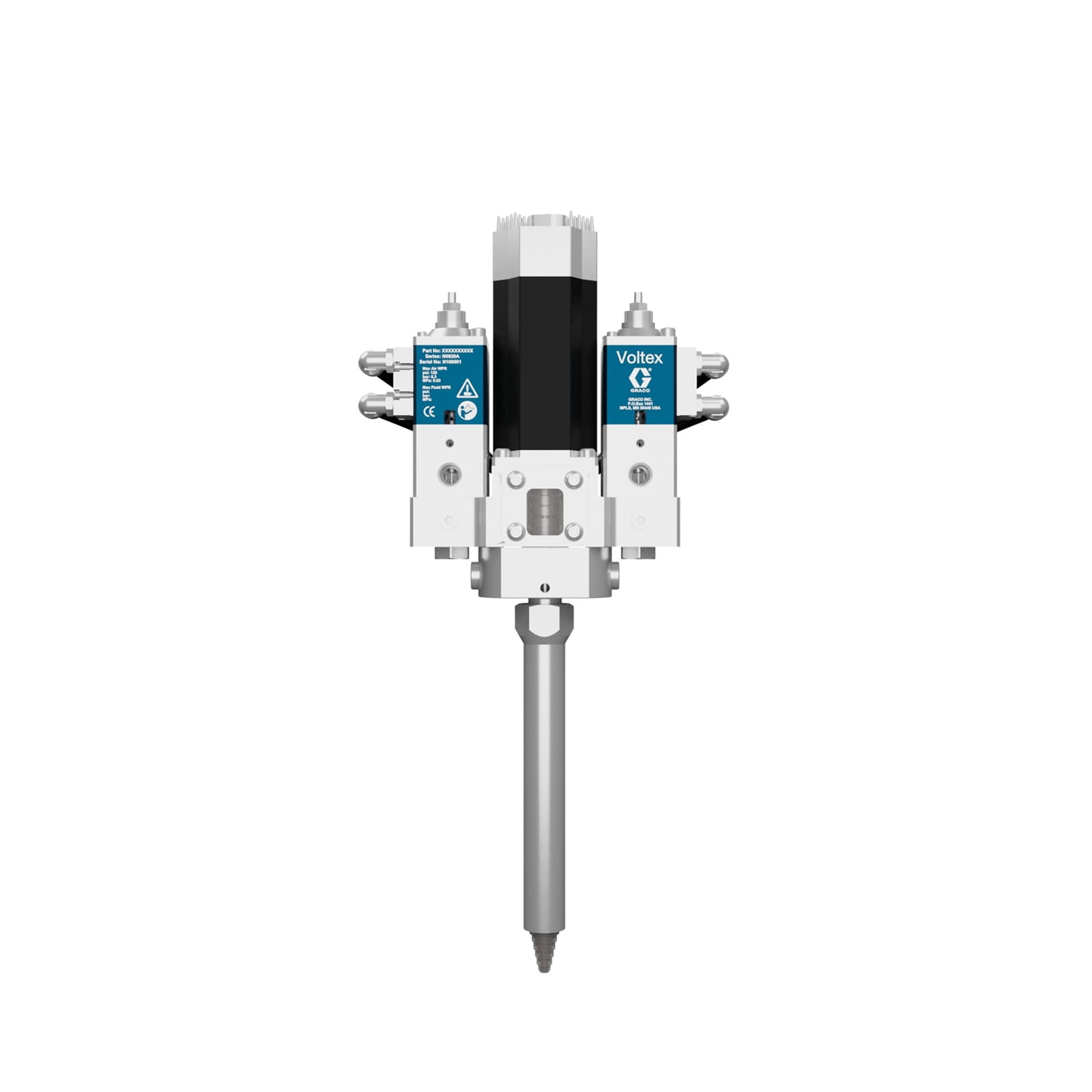

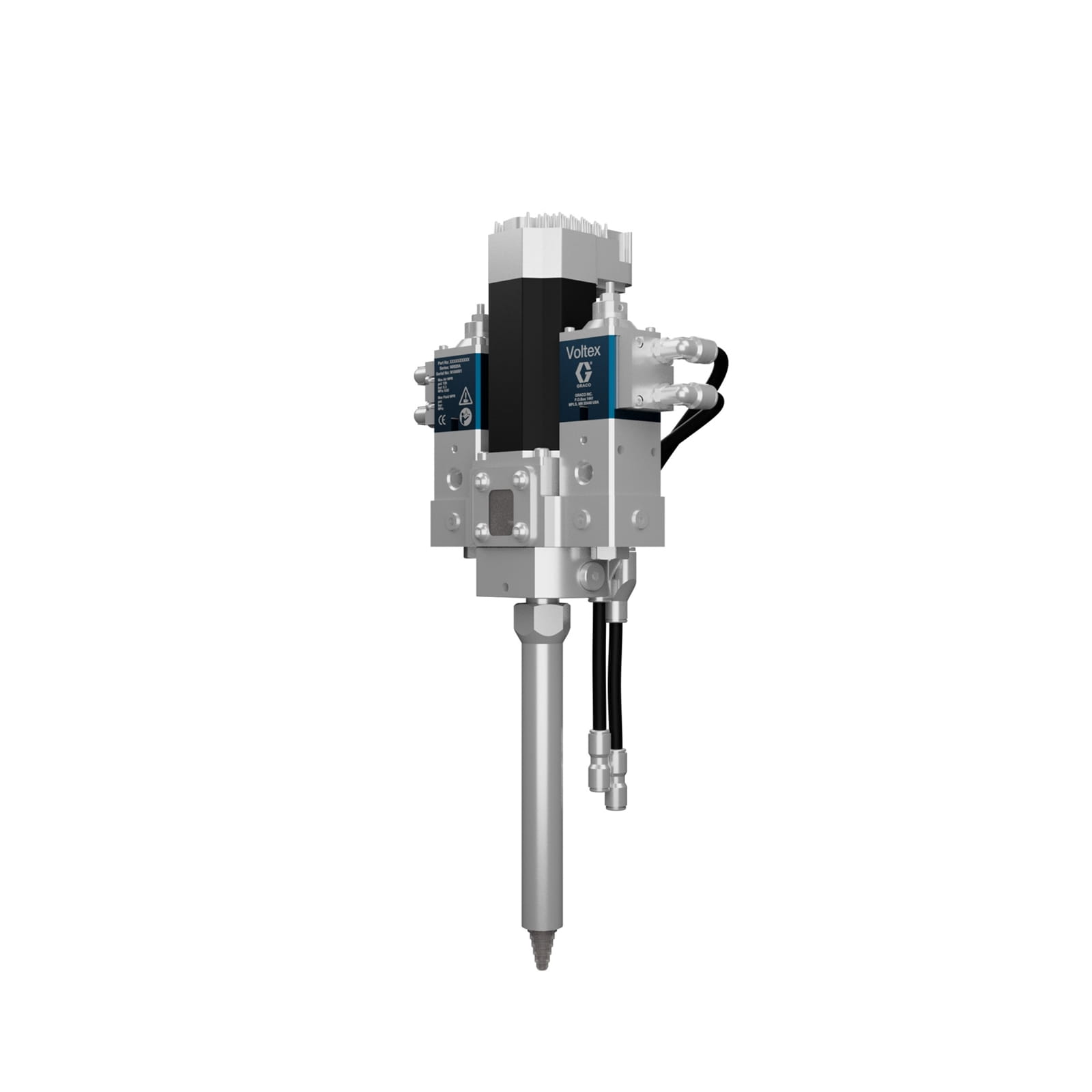

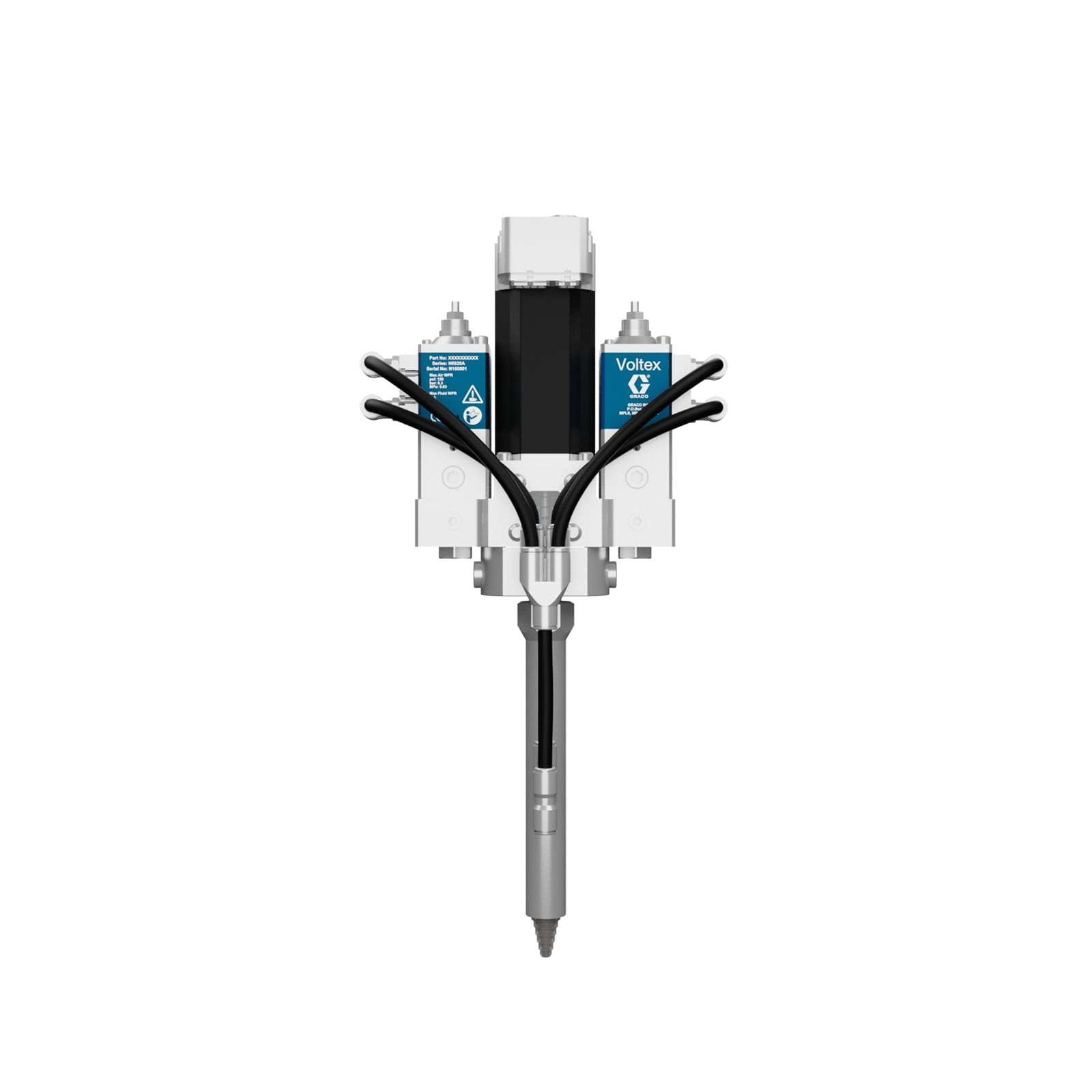

Dynamisches Voltex Zweikomponenten-Mischventil
11.545,38 €*
% 13.194,72 €* (12.5% gespart)Versandfertig in 5-8 Werktage
Auch interessant
Produktinformationen
Das dynamische Voltex Mischventil ist ein statisches Drehschieberventil, das Materialien, für die eine hohe Mischenergie erforderlich ist, gleichmäßig mischt und dosiert. Entwickelt mit robusten Komponenten und Präzisionssteuerungen, die ungleichmäßiges Dosieren verhindern, Ausfallzeiten für die Wartung reduzieren und den Materialverbrauch optimieren.
Mischt und dosiert zuverlässig schwierige, schäumende Polyurethane, Silikone mit niedriger Viskosität und andere schwer zu mischende Zweikomponenten-Chemikalien.
- Einfache Integration in Dosier-, Misch- und Abgabesysteme von Graco wie EFR, PR70 oder HFR für eine komplette Dosierlösung.
- Das Steuerungssystem bietet eine präzise Drehzahlregelung und eine Echtzeitüberwachung für einen stabilen Dosierprozess.
- Konstruiert mit langlebigen Rückschlagventilen und Einwegmischern, die Wartung und Ausfallzeiten reduzieren.
| Anwendung: | Verkapslung, Abdichtungen, Verguss, Urethan, Dichten, Spritzgießen |
|---|---|
| Benetztes Material: | UHMWPE, Aluminium, Edelstahl, Wolframkarbid, Chemikalienbeständige O-Ringe |
| Energietyp: | Elektrisch |
| Frequenz (Hz): | 50/60 |
| Geschlecht des Lufteinlassgewindes: | Innengewinde |
| Geschlecht des Material-Auslassgewindes: | Außengewinde |
| Geschlecht des Material-Einlassgewindes: | Innengewinde |
| Geschlecht des Montagebohrungsgewindes: | Innengewinde |
| Größe Montagebohrung (mm): | 4X M6 X 1.0 |
| Größe der Materialauslassöffnung (Zoll): | 7/8 - 14 |
| Größe der Materialeinlassöffnung (Zoll): | 1/4 |
| Größe des Lufteinlasses (Zoll): | 1/8 |
| Kompatibles Material: | Schaumbildendes Urethan, Silikon |
| Komponenten-Typ: | Mehrkomponenten- |
| Lufteinlassgewindetyp: | NPT |
| Materialauslassgewindetyp: | UNF |
| Materialeinlassgewindetyp: | NPT |
| Maximale Durchflussrate (cm³/Sek): | 50 |
| Maximale Geschwindigkeit (U/min): | 4400 |
| Maximale Viskosität (cP): | 100000 |
| Maximaler Betriebsdruck (MPa): | 20.7 |
| Maximaler Betriebsdruck (psi): | 3000 |
| Maximaler Materialeinlassdruck (psi): | 3000 |
| Misch-Typ: | Statisch Dynamisch |
| Modell: | Voltex |
| Montage: | Ohne Halterung |
| Pistolenaktivierung: | Automatisch |
| Typ: | Dosierventil |
| Umgebung/Warmschmelzend/Heißschmelzend: | Nicht beheizt |
| Zulässiger Betriebsdruck (bar): | 207 |
| Zulässiger Betriebsüberdruck (psi): | 1000 |
| Öffnungsgröße Messventil (Zoll): | 0.016;0.020;0.024;0.028;0.031;0.035;0.039;0.042;0.047;0.052;0.055;0.060;0.063;0.067;0.073;0.083 |
| Öffnungsgröße Messventil (mm): | 0.41;0.51;0.61;0.71;0.79;0.89;0.99;1.07;1.19;0.132;1.40;1.52;1.60;1.70; 1.85;2.18 |
Weitere Informationen
- Produktnummer: 1032763
- Hersteller: Graco
- EAN: 00769946183184
- Gewicht: 2.267 kg
- Länge: 350 mm
- Breite: 280 mm
- Höhe: 210 mm
Technische Details
Betriebsspezifikationen
| UPC Produkt | 769946183184 |
|---|---|
| Division | IPD |
| Price Block | 225 |
| Country of Origin | US |
| Maßeinheit | EA |
| Höhe | 20.5 CM |
| Länge | 35.5 CM |
| Breite | 29 CM |
| Volumen | .021 M3 |
| Shipping Weight | 2.27 KG |
| HTS-Code (EU) | 8481809990 |
| HTS-Code (GB) | 8481809990 |
Technische Daten
| Air Inlet Size (in) | 1/8 |
|---|---|
| Air Inlet Thread Gender | Female |
| Fluid Inlet Size (in) | 1/4 |
| Fluid Inlet Thread Gender | Female |
| Fluid Outlet Thread Gender | Male |
| Maximum Viscosity (cP) | 100000 |
| Maximum Working Pressure (bar) | 207 |
| Maximum Working Pressure (psi) | 3000 |
| Metering Valve Orifice Size (in) | 0.016;0.020;0.024;0.028;0.031;0.035;0.039;0.042;0.047;0.052;0.055;0.060;0.063;0.067;0.073;0.083 |
| Metering Valve Orifice Size (mm) | 0.41;0.51;0.61;0.71;0.79;0.89;0.99;1.07;1.19;0.132;1.40;1.52;1.60;1.70; 1.85;2.18 |
| Mount Hole Size (mm) | 4X M6 X 1.0 |
| Mount Hole Thread Gender | Female |
| Component Type | Plural-Component |
| Mix Type | Static Dynamic |
| Ambient/Warm Melt/Hot Melt | Ambient |
| Maximum Working Pressure (MPa) | 20.7 |
| Maximum Fluid Inlet Pressure (psi) | 3000 |
| Maximum Flow Rate (cc/sec) | 50 |
| Frequency (Hz) | 50/60 |
| Mount Type | No Mount |
| Maximum Speed (RPM) | 4400 |
| Model | Voltex |
Weitere Herstellerinformationen
Produktbroschüre
Produkthandbücher
- 3A8342B, Voltex Dynamisches Mischventil und Steuerungen (Deutsch)
- 3A8342B, Voltex Dynamisches Mischventil und Steuerungen (русский)
- 3A8342B, Voltex Dynamisches Mischventil und Steuerungen (Italiano)
- 3A8342B, Voltex Dynamisches Mischventil und Steuerungen (Français)
- 3A8342B, Voltex Dynamisches Mischventil und Steuerungen (Español)
- 3A8342B, Voltex Dynamisches Mischventil und Steuerungen (Polski)
- 3A8342B, Voltex Dynamisches Mischventil und Steuerungen (中文)
- 3A8342B, Voltex Dynamisches Mischventil und Steuerungen (Čeština)
- 3A8342B, Voltex Dynamisches Mischventil und Steuerungen (Português)
- 3A8342B, Voltex Dynamisches Mischventil und Steuerungen (Türkçe)
- 3A8342B, Voltex Dynamisches Mischventil und Steuerungen (Svenska)
- 3A8342B, Voltex Dynamisches Mischventil und Steuerungen (日本語)
- 3A8342B, Voltex Dynamisches Mischventil und Steuerungen (한국어)
- 3A8342B, Voltex Dynamisches Mischventil und Steuerungen (English)
Verkaufsliteratur
- 350410DE Voltex™ Dosierventil (Deutsch)
- 350410DE Voltex™ Dosierventil (日本語)
- 350410DE Voltex™ Dosierventil (English (UK))
- 350410DE Voltex™ Dosierventil (Español)
- 350410DE Voltex™ Dosierventil (Français)
- 350410DE Voltex™ Dosierventil (Italiano)
- 350410DE Voltex™ Dosierventil (русский)
- 350410DE Voltex™ Dosierventil (Türkçe)
- 350410DE Voltex™ Dosierventil (Polski)
