Hersteller-Nr.:
CM2L4S

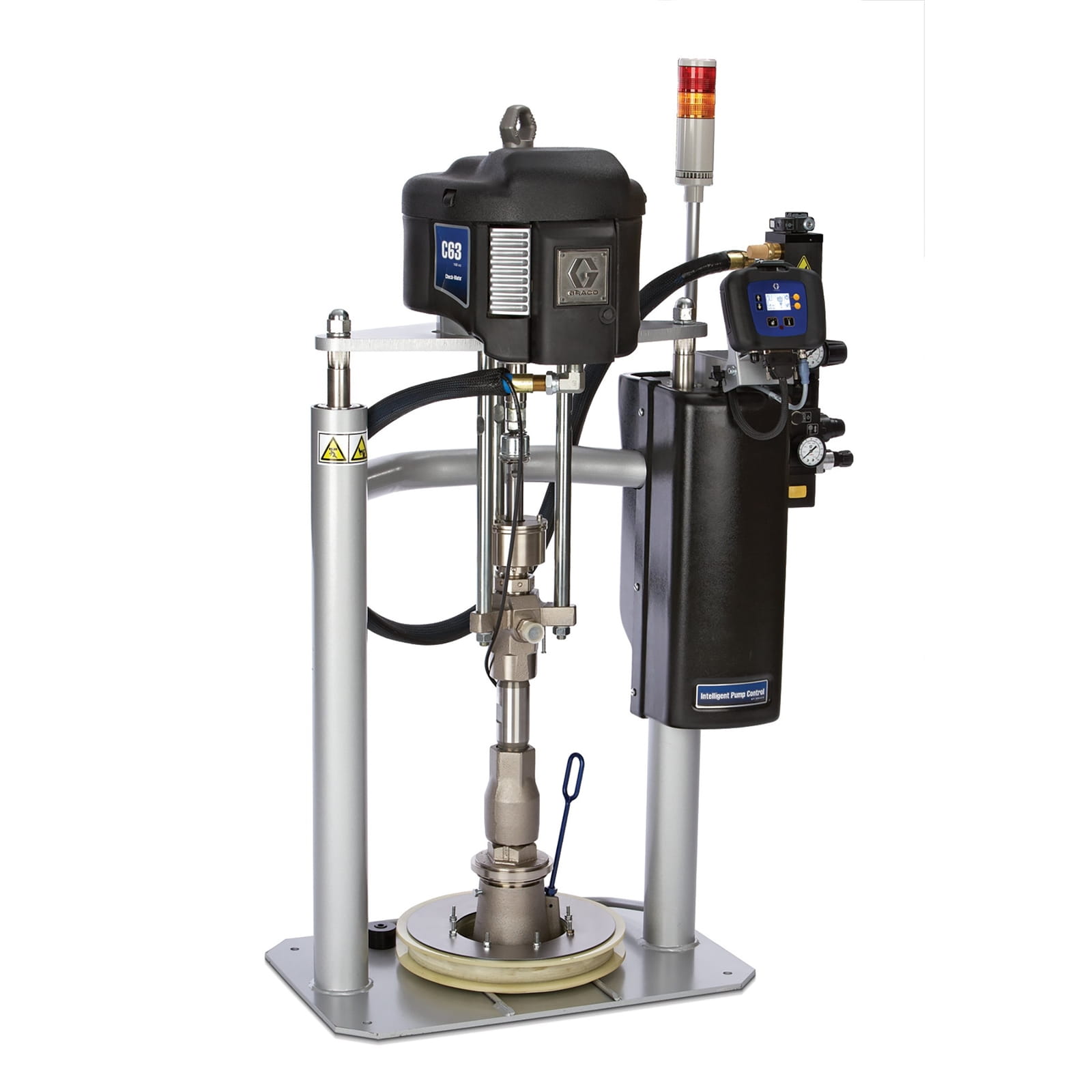

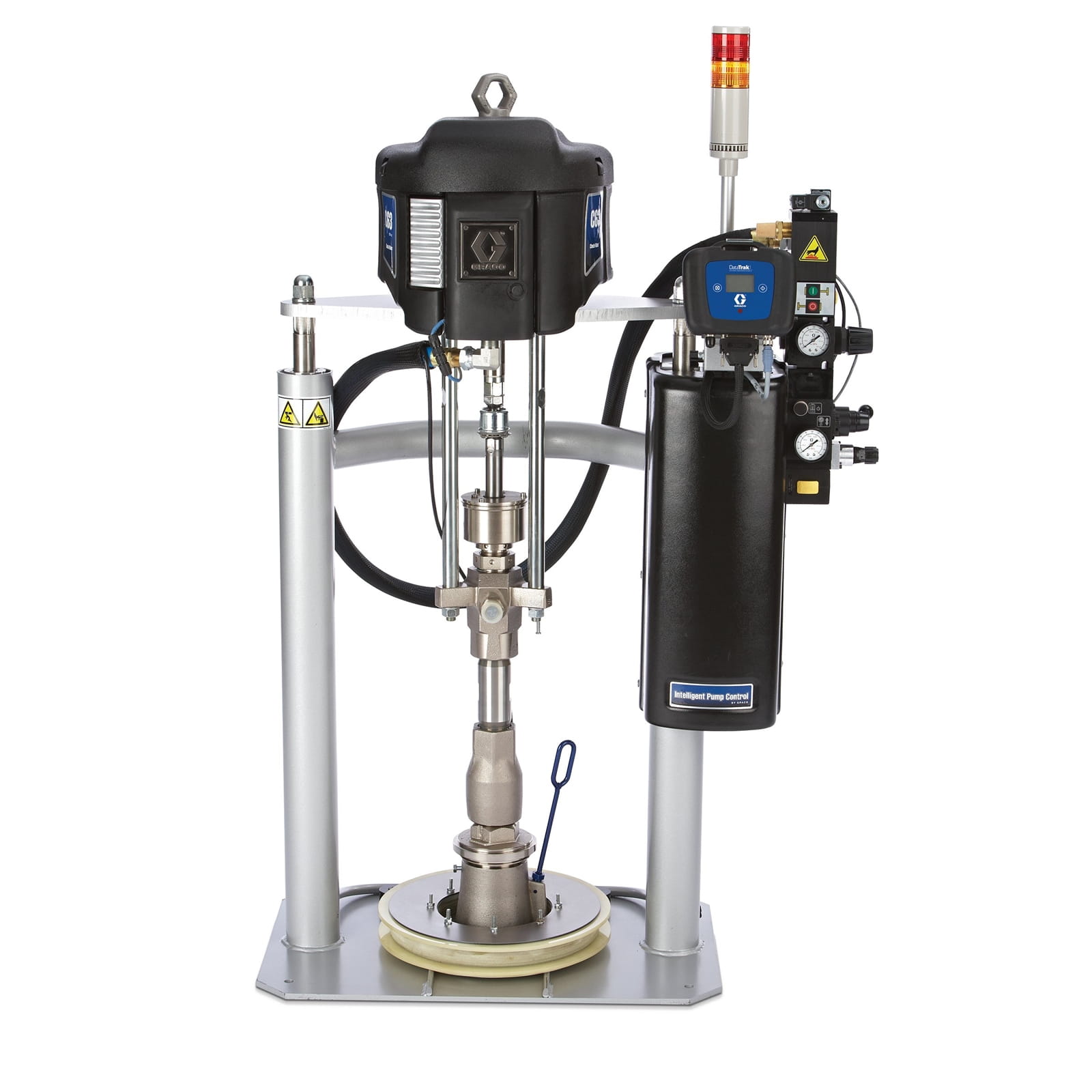

Zufuhrgerät, Check-Mate, 68:1, C/S, Severe Duty, 3" D60 Ram, Integrierte Luftsteuerung, 60L C/S-Flachplatte, Nitril-Einzelabstreifer
15.754,26 €*
% 19.389,86 €* (18.75% gespart)Versandfertig in 5-8 Werktage
Auch interessant
Produktinformationen
Graco Zufuhrgeräte liefern zuverlässig Einkomponenten-Dichtmittel, Klebstoffe und andere mittel- bis Hochviskose Materialien aus Eimern oder Fässern an Dosiersysteme.
Entleerungsgerät für Großmengen für Dichtmittel auf Umgebungstemperatur, Klebstoffe und andere mittel- bis Hochviskose Materialien
- Eimergrößen von 60 Litern (16 Gallonen) bieten dieselben bewährten Technologien wie die größeren Systeme, jedoch mit kleineren NXT-Luftmotoren.
- Graco D60 - Bietet höheren Abtrieb und 60 Liter Eimerkapazität
- Die branchenweit ersten Regler bieten Ihnen beim Berühren einer Taste unverzügliche und wichtige Informationen
- Schnelles Platzieren des Eimers
- Platten-Abstreifer können sekundenschnell ersetzt werden
- Schnellkupplung, Spannschlossbefestigung und Packungen für Pumpenpatronen ermöglichen die Wartung der Pumpe, ohne diese von der Ram abgenommen werden muss
- Hochwertige, strapazierfähige Teile reduzieren die Wartungszeit und maximieren die Betriebszeit
| Anwendung: | Kleben, Dichten, Abdichtungen, Verguss, Verkapslung, Spritzgießen, Spritzen, Flüssigkeitsförderung, Entladen, Unterfüllung |
|---|---|
| Behälter-Typ: | Eimer |
| Benetztes Material: | legierter Stahl, Edelstahl, Acetal, Kohlenstoffgefülltes PTFE, Normalstahl, Sphäroguss, Stromlose Vernickelung, Verzinkt, Chromplattierung, PTFE, UHMWPE, Polyurethan, Nitrilkautschuk, Normalstahl, Polyethylen, Verzinkter Kohlenstoffstahl, Buna-N |
| Energietyp: | Pneumatisch |
| Gesamtbreite (cm): | 71.12 |
| Gesamtbreite (mm): | 711.2 |
| Gesamttiefe (cm): | 45.72 |
| Gesamttiefe (mm): | 457.2 |
| Materialbehälter-Volumen (l): | 60 |
| Maximale Betriebstemperatur (°C): | 49 |
| Maximale Förderleistung (L/min): | 12.1 |
| Maximale Höhe (cm): | 226.06 |
| Maximale Höhe (m): | 2.26 |
| Maximale Höhe (mm): | 2260.6 |
| Maximaler Betriebsdruck (MPa): | 43.4 |
| Maximaler Betriebsdruck (kPa): | 43400 |
| Maximaler Betriebsdruck (psi): | 6200 |
| Maximaler Einlassluftdruck (psi): | 150 |
| Maximaler Luftzufuhrdruck (bar): | 10.34 |
| Maximaler Luftzufuhrdruck (kPa): | 1034 |
| Maximaler Luftzufuhrdruck (kg/cm²): | 10.55 |
| Maximaler Materialdruck (bar): | 427.5 |
| Maximaler Materialdruck (kPa): | 42750 |
| Maximaler Materialdruck (psi): | 6200 |
| Minimale Höhe (cm): | 149.86 |
| Minimale Höhe (m): | 1.5 |
| Minimale Höhe (mm): | 1498.6 |
| Modell: | Check-Mate |
| Pumpentyp: | Ansaugkolben |
| Serie: | D60 |
| Steuerkonsolen-Material: | n.z. |
| Typ: | Zufuhrgerät |
| Umgebung/Warmschmelzend/Heißschmelzend: | Nicht beheizt |
| Werkstoff Folgeplatte: | Normalstahl |
| Zulässiger Betriebsdruck (bar): | 434 |
| Übersetzungsverhältnis der Pumpe: | 68:1 |
Weitere Informationen
- Produktnummer: 1034146
- Hersteller: Graco
- EAN: 00633955492929
- Gewicht: 192.978 kg
- Länge: 1140 mm
- Breite: 630 mm
- Höhe: 1590 mm
Technische Details
Betriebsspezifikationen
| UPC Produkt | 633955492929 |
|---|---|
| Division | IPD |
| Price Block | 222 |
| Country of Origin | US |
| Maßeinheit | EA |
| Höhe | 159 CM |
| Länge | 114 CM |
| Breite | 63 CM |
| Volumen | 1.142 M3 |
| Shipping Weight | 192.98 KG |
Technische Daten
| Ambient/Warm Melt/Hot Melt | Ambient |
|---|---|
| Container Type | Pail |
| Material Container Volume (gal) | 16 |
| Material Container Volume (l) | 60 |
| Maximum Air Inlet Pressure (bar) | 10.34 |
| Maximum Air Inlet Pressure (kg/cm²) | 10.55 |
| Maximum Air Inlet Pressure (kPa) | 1034 |
| Maximum Air Inlet Pressure (psi) | 150 |
| Maximum Flow Rate (L/min) | 12.1 |
| Maximum Fluid Pressure (bar) | 427.5 |
| Maximum Fluid Pressure (kPa) | 42750 |
| Maximum Fluid Pressure (psi) | 6200 |
| Maximum Height (cm) | 226.06 |
| Maximum Height (ft) | 7.42 |
| Maximum Height (in) | 89 |
| Maximum Height (m) | 2.26 |
| Maximum Height (mm) | 2260.6 |
| Maximum Operating Temperature (°C) | 49 |
| Maximum Operating Temperature (°F) | 120 |
| Maximum Working Pressure (bar) | 434 |
| Maximum Working Pressure (kPa) | 43400 |
| Maximum Working Pressure (MPa) | 43.4 |
| Maximum Working Pressure (psi) | 6200 |
| Minimum Height (cm) | 149.86 |
| Minimum Height (ft) | 4.92 |
| Minimum Height (in) | 59 |
| Minimum Height (m) | 1.5 |
| Minimum Height (mm) | 1498.6 |
| Model | Check-Mate |
| Overall Depth (cm) | 45.72 |
| Overall Depth (in) | 18 |
| Overall Depth (mm) | 457.2 |
| Overall Width (cm) | 71.12 |
| Overall Width (in) | 28 |
| Overall Width (mm) | 711.2 |
| Ram Material | Carbon Steel |
| Series | D60 |
