Hersteller-Nr.:
289261

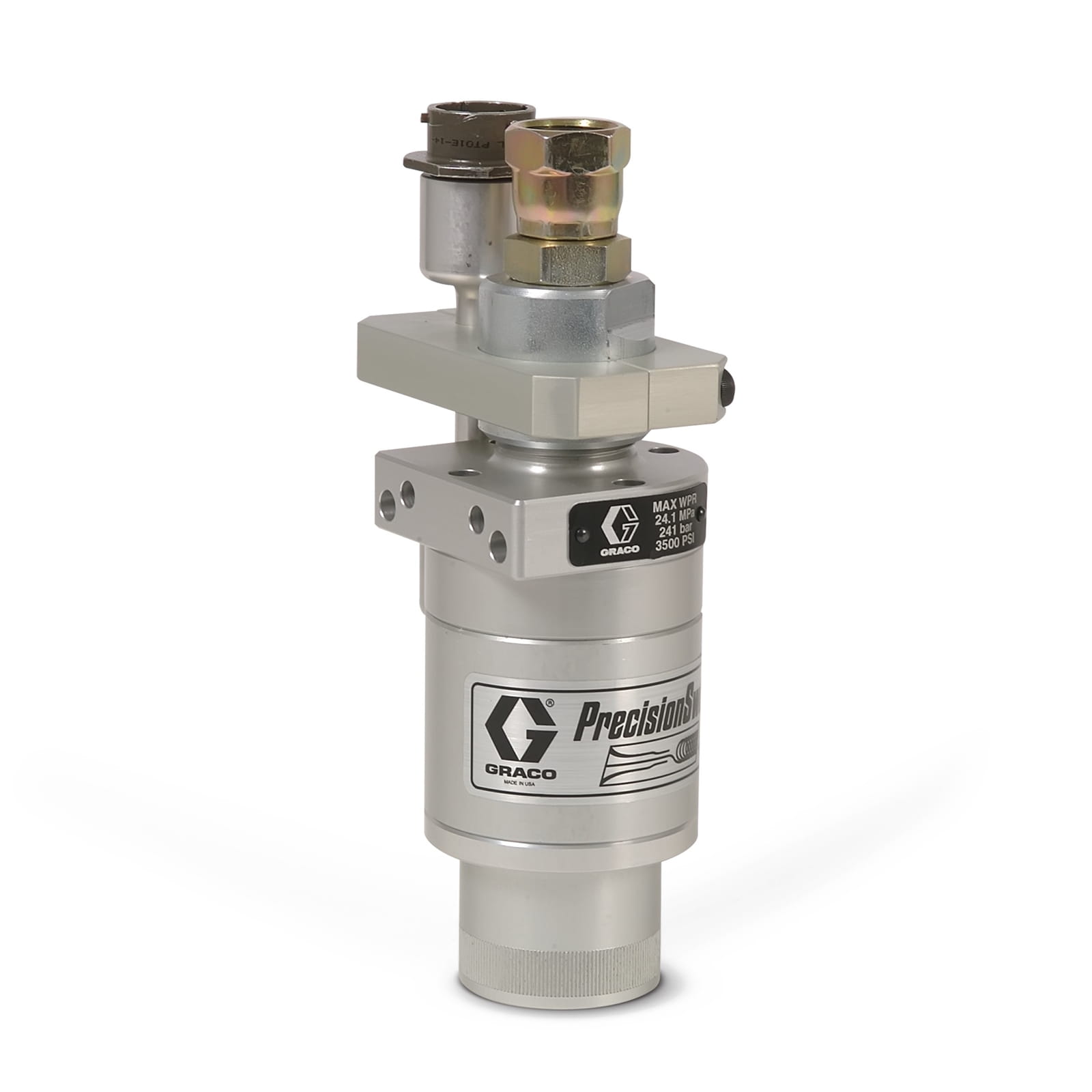

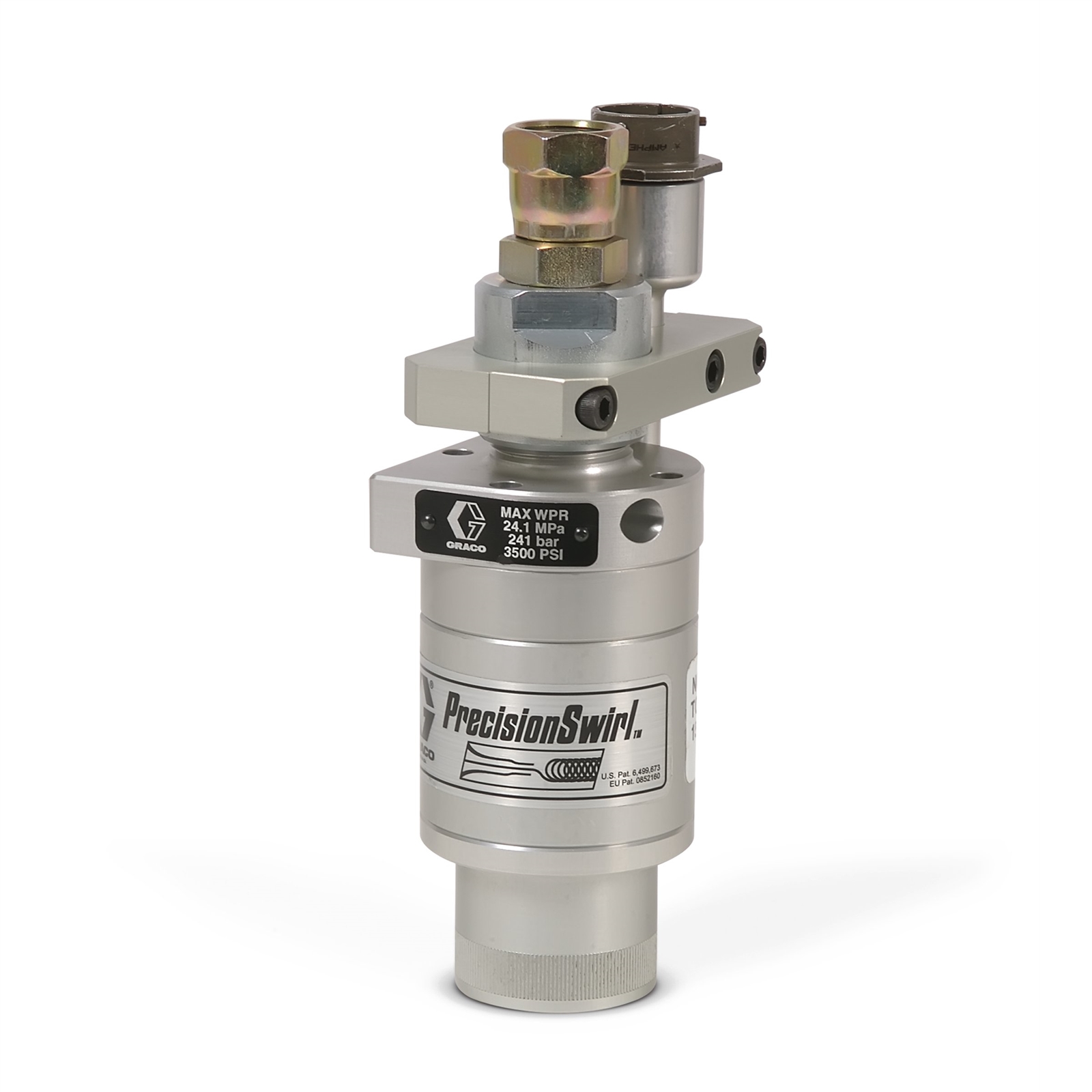

Compact PrecisionSwirl Kreis-Dosiervorrichtung, 0,5 m (0,018 Zoll) Kupplungsversatz für größere Perlenbreiten Typisch für Nahtabdichtungsanwendungen.
26.858,30 €*
Versandfertig in 5-8 Werktage
Auch interessant
Produktinformationen
PrecisionSwirl verfügt über einstellbare Drehzahlen, Grundabstände und Durchflussraten für eine größere Kontrolle und für ein besseres Eindringen auf unregelmäßig geformten Teilen. Das System ist mit den meisten Dichtmitteln kompatibel, einschließlich dehnbaren Dichtmitteln, wärmehärtendem Epoxid und PVC-Plastisol.
PrecisionSwirl erzeugt keine Luftwirbel, so dass das Perlenprofil über die Perlenlänge gleichmäßig ist, wodurch Auspressen, Reparatur und Ausschuss verringert werden. Der Applikator erzeugt eine Vielzahl von Musterbreiten, Materialdicken und Spritzbildern.
Trägt ein einheitliches Wirbelmuster in Roboter-Anwendungen auf
Liefert offene Perlen oder geschlossene durchgängige Perlenmuster
Erzeugt ein kreisförmiges Swirl-Raupenmuster
Das Wirbelmuster besitzt ein gleichförmiges Perlenprofil und gleichmäßige Kanten
Größerer Abstand zwischen Düse und Werkstück erleichtert die Roboterprogrammierung
Das Wirbelmuster kann über den Perlenpfad hinweg verändert werden
Swirlapplikator ohne dynamische Dichtungen
| Anschlussart: | Mit Gewinde |
|---|---|
| Durchflussregelungs-Typ: | Steuern, Bestimmung |
| Koppler-Offset (Zoll): | 0.018 |
| Koppler-Offset (mm): | 0.4572 |
| Maximaler Betriebsdruck (MPa): | 24.1 |
| Maximaler Betriebsdruck (kPa): | 24100 |
| Maximaler Betriebsdruck (kg/cm²): | 246 |
| Maximaler Betriebsdruck (psi): | 3500 |
| Modell: | PrecisionSwirl |
| Montageposition: | Für Werkzeugmontage |
| Typ: | Kreis-Dosiervorrichtung |
| Zulässiger Betriebsdruck (bar): | 241 |
Weitere Informationen
- Produktnummer: 1030847
- Hersteller: Graco
- EAN: 00633955308831
- Gewicht: 0.25 kg
- Länge: 280 mm
- Breite: 200 mm
- Höhe: 100 mm
Technische Details
Betriebsspezifikationen
| UPC Produkt | 633955308831 |
|---|---|
| Division | IPD |
| Price Block | 013 |
| Country of Origin | US |
| Maßeinheit | EA |
| Höhe | 10 CM |
| Länge | 28 CM |
| Breite | 20 CM |
| Volumen | .006 M3 |
| Shipping Weight | .25 KG |
Technische Daten
| Coupler Offset (in) | 0.018 |
|---|---|
| Coupler Offset (mm) | 0.4572 |
| Maximum Working Pressure (bar) | 241 |
| Maximum Working Pressure (kg/cm²) | 246 |
| Maximum Working Pressure (kPa) | 24100 |
| Maximum Working Pressure (MPa) | 24.1 |
| Maximum Working Pressure (psi) | 3500 |
| Model | PrecisionSwirl |
Weitere Herstellerinformationen
Produktbroschüre
Produkthandbücher
- 309403c , PrecisionSwirl Kreis-Dispenser (Deutsch)
- 309403c , PrecisionSwirl Kreis-Dispenser (Français)
- 309403c , PrecisionSwirl Kreis-Dispenser (Italiano)
- 309403c , PrecisionSwirl Kreis-Dispenser (Español)
- 309403c , PrecisionSwirl Kreis-Dispenser (English)
CAD Drawings
Verkaufsliteratur
- 300537DE PrecisionSwirl Elektrischer Kreisapplikator für Dichtmittel und Klebstoffe (Deutsch)
- 300537DE PrecisionSwirl Elektrischer Kreisapplikator für Dichtmittel und Klebstoffe (English (UK))
- 300537DE PrecisionSwirl Elektrischer Kreisapplikator für Dichtmittel und Klebstoffe (Français)
- 300537DE PrecisionSwirl Elektrischer Kreisapplikator für Dichtmittel und Klebstoffe (Italiano)
- 300537DE PrecisionSwirl Elektrischer Kreisapplikator für Dichtmittel und Klebstoffe (Español)
Zertifizierungen
