Hersteller-Nr.:
26B450

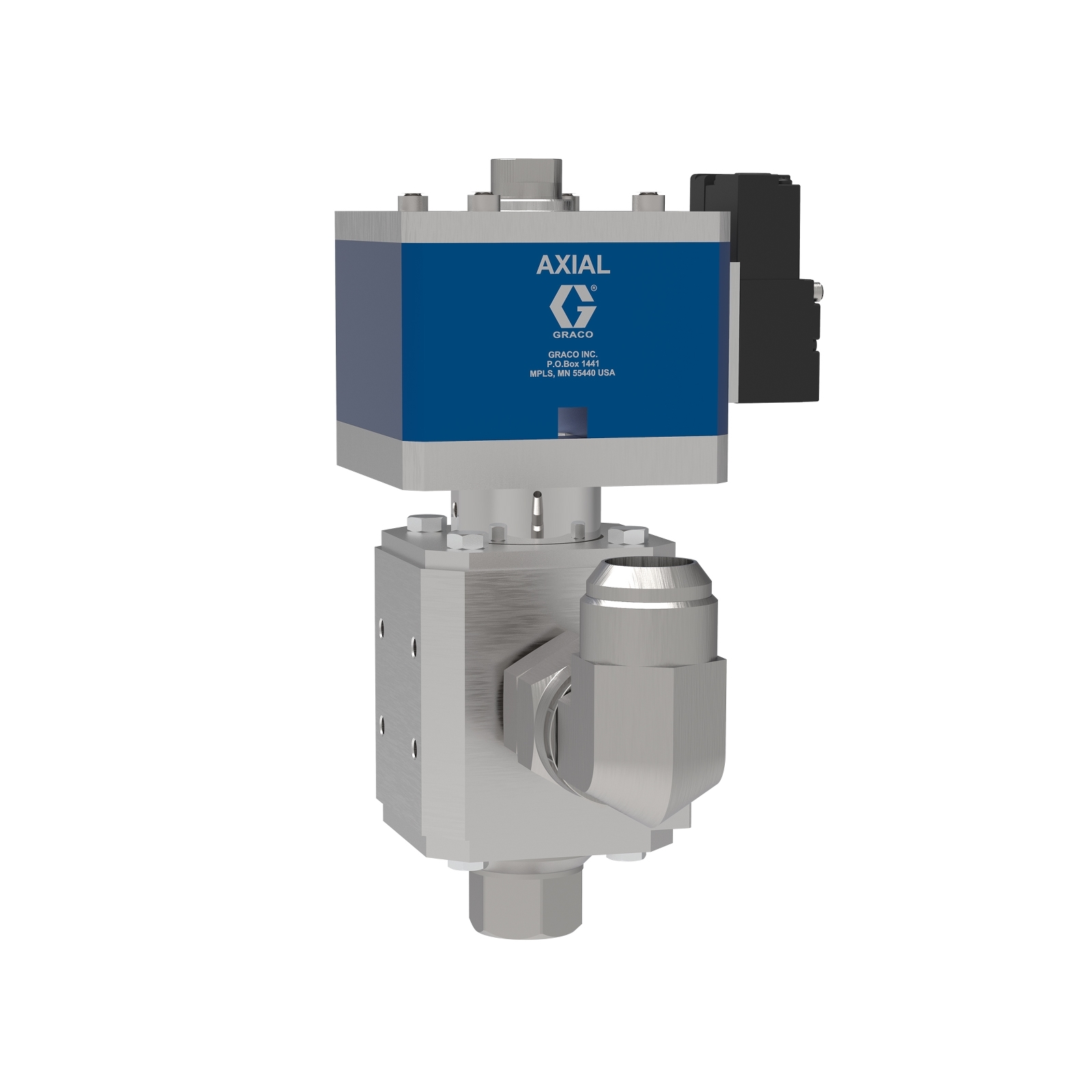

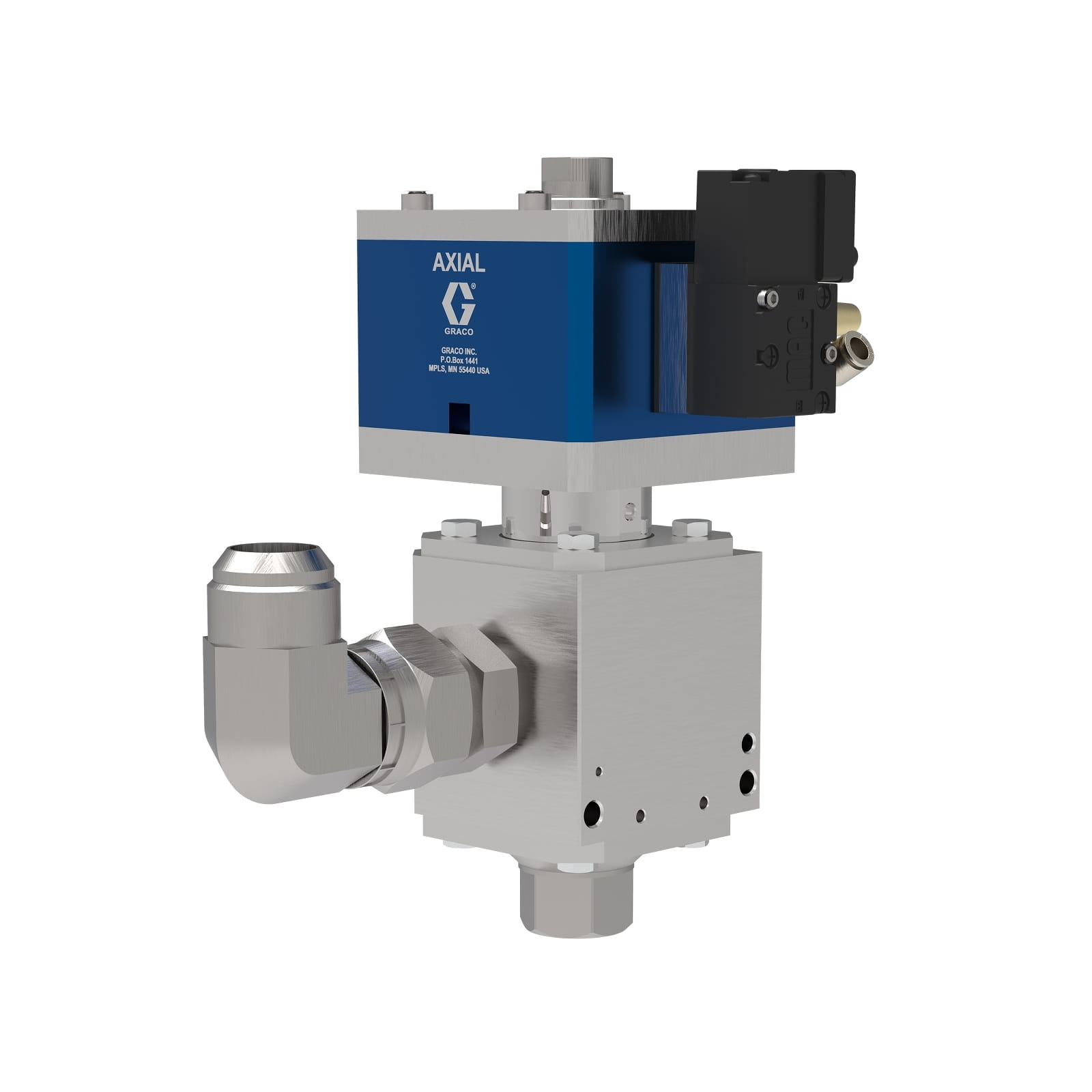

Axial-Dosierventil, nicht beheizt, direkt montiertes Magnetventil
16.995,58 €*
Versandfertig in 5-8 Werktage
Auch interessant
Produktinformationen
Das rotierende Axial-Dosierventil bietet hohe Zuverlässigkeit für robotische Glasklebeanwendungen
- Die einzigartige Drehgelenkkonstruktion verhindert Verdrehen von Schläuchen, Luftleitungen und Elektrokabeln
- Einfache Dosierung um Ecken herum mit korrekter Position der Perle
- Hoher Grad an Präzision und Wiederholbarkeit
- Geeignet für hohe Produktionsgeschwindigkeiten
- Verschleißfeste Dichtungen und gehärtete Komponenten für lange Lebensdauer
- Einfache, wiederholbare Montage für Roboter- und automatisierte Anwendungen
- Ideal für Einkomponenten-Urethan-Anwendungen
| Anschlussart: | JIC |
|---|---|
| Anwendung: | Dichten, Verglasung |
| Applikatortyp: | Drehbarer Ball/Sitz |
| Benetzte Teile: | UHMWPE, Hartmetall |
| Einlassgewinde-Typ: | SAE, JIC |
| Energietyp: | Pneumatisch |
| Gewicht (kg): | 4.6 |
| Komponenten-Typ: | Einkomponenten |
| Magnetventil-Nennspannung (V dc): | 24 |
| Maximale Durchflussrate (cm³/min): | 2000 |
| Maximale Stromentnahme (µA): | 0.5 |
| Maximale Viskosität (cP): | 3000000 |
| Maximale Viskosität (mPa·s): | 3000000 |
| Maximaler Betriebsdruck (MPa): | 24 |
| Maximaler Betriebsdruck (kPa): | 241 |
| Maximaler Betriebsdruck (psi): | 3500 |
| Maximaler Luftdruck (MPa): | 0.8 |
| Maximaler Luftdruck (bar): | 8 |
| Maximaler Luftdruck (kPa): | 800 |
| Maximaler Luftdruck (psi): | 120 |
| Maximaler Materialdruck (MPa): | 28 |
| Maximaler Materialdruck (bar): | 276 |
| Maximaler Materialdruck (psi): | 4000 |
| Minimale Viskosität (cP): | 100000 |
| Minimale Viskosität (mPa·s): | 100000 |
| Minimaler Luftzufuhrdruck (MPa): | 0.55 |
| Minimaler Luftzufuhrdruck (bar): | 5.5 |
| Minimaler Luftzufuhrdruck (kPa): | 550 |
| Minimaler Luftzufuhrdruck (psi): | 80 |
| Montageposition: | Roboter |
| Pistolenaktivierung: | Automatisch |
| Pistolenmontage: | Roboter |
| Typ: | Klebstoff- und Dichtmittel-Applikator |
| Umgebung/Warmschmelzend/Heißschmelzend: | Nicht beheizt |
| Zulässiger Betriebsdruck (bar): | 241 |
| Zur Verwendung mit: | Dosiersystem E-Flo iQ, PCF-Dosiersystem |
| Pistolentyp: | Drehende Dosierung |
Weitere Informationen
- Produktnummer: 1034873
- Hersteller: Graco
- EAN: 00769946176995
Technische Details
Betriebsspezifikationen
| UPC Produkt | 769946176995 |
|---|---|
| Division | IPD |
| Price Block | 009 |
| Country of Origin | US |
| Maßeinheit | EA |
| Höhe | 0 CM |
| Länge | 0 CM |
| Breite | 0 CM |
| Volumen | 0 M3 |
| Shipping Weight | 0 KG |
Technische Daten
| Ambient/Warm Melt/Hot Melt | Ambient |
|---|---|
| Component Type | Single Component |
| For Use With | E-Flo iQ Metering System, PCF Metering System |
| Gun Mount | Robot |
| Maximum Air Pressure (bar) | 8 |
| Maximum Air Pressure (kPa) | 800 |
| Maximum Air Pressure (MPa) | 0.8 |
| Maximum Air Pressure (psi) | 120 |
| Maximum Current Draw (µA) | 0.5 |
| Maximum Flow Rate (cc/min) | 2000 |
| Maximum Fluid Pressure (bar) | 276 |
| Maximum Fluid Pressure (MPa) | 28 |
| Maximum Fluid Pressure (psi) | 4000 |
| Maximum Viscosity (cP) | 3000000 |
| Maximum Viscosity (mPa·s) | 3000000 |
| Maximum Working Pressure (bar) | 241 |
| Maximum Working Pressure (kPa) | 241 |
| Maximum Working Pressure (MPa) | 24 |
| Maximum Working Pressure (psi) | 3500 |
| Minimum Air Inlet Pressure (bar) | 5.5 |
| Minimum Air Inlet Pressure (kPa) | 550 |
| Minimum Air Inlet Pressure (MPa) | 0.55 |
| Minimum Air Inlet Pressure (psi) | 80 |
| Minimum Viscosity (cP) | 100000 |
| Minimum Viscosity (mPa·s) | 100000 |
| Solenoid Valve Voltage Rating (V dc) | 24 |
| Weight (kg) | 4.6 |
