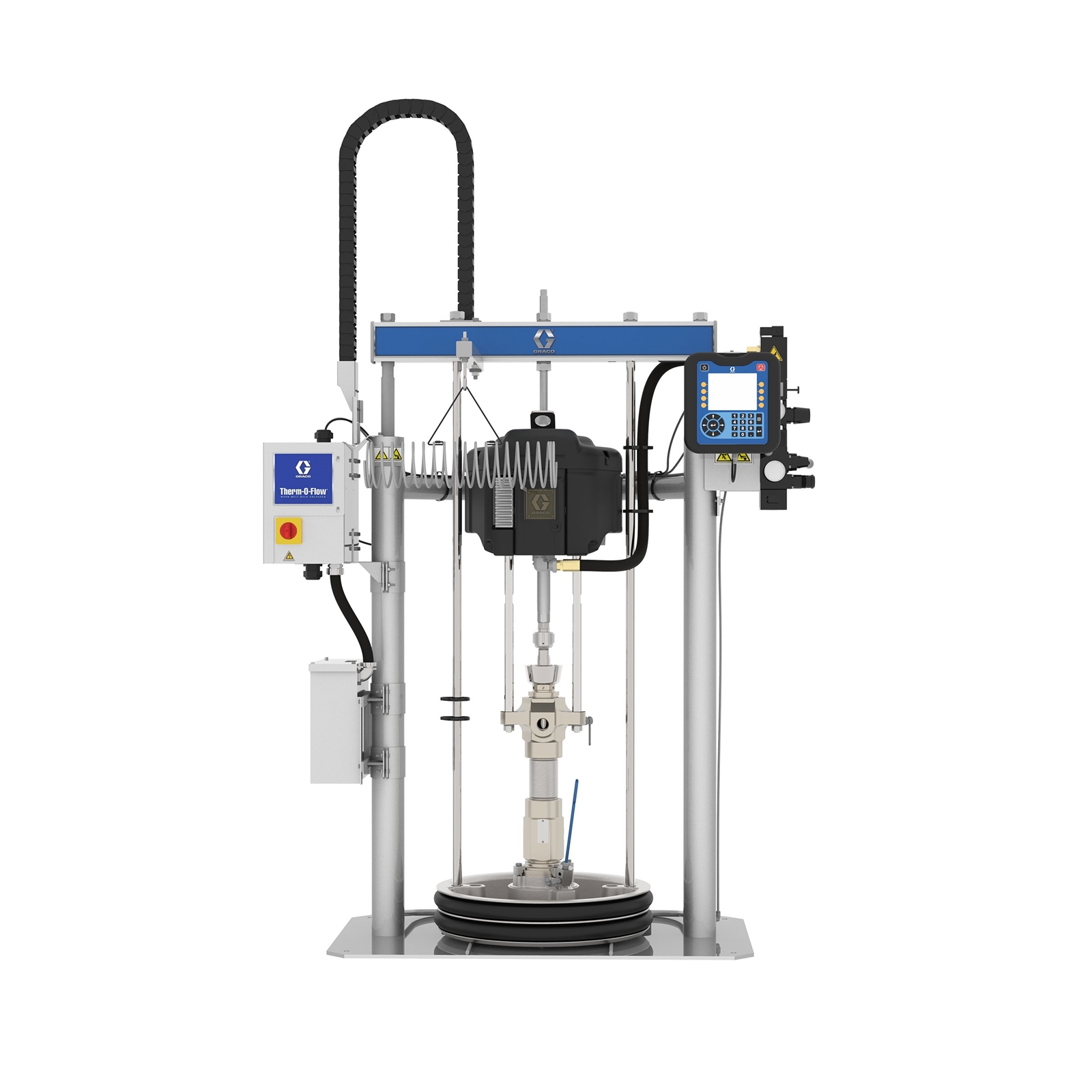

Designed with more heat zones, the Therm-O-Flow Bulk Warm Melt Supply Pumps deliver superior temperature control and application flexibility.
Bulk unloader for warm applied materials and temperature conditioning applications.
Hersteller-Nr.:
WMC52F2
68:1 TOFw CheckMate Severe Duty, unbeheizt, 200 l (55 Gal) D200, 60 l (16 Gal) Aluminium-Platte, EPDM, 480 V, ADM
Preis auf Anfrage
Versandfertig in 5-8 Werktage
PDF Angebot für diesen Artikel erstellen
Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.
Produktnummer:
1039347
PDF Angebot erstellen
PDF Angebot für diesen Artikel erstellen
Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.
Unsere Zahlungsarten:
Benutzerdefiniertes Bild 1
Frage zum Produkt?
Wir sind für Sie da. Mo-Fr, 09:00 - 16:00 Uhr
Auch interessant
Produktinformationen
Designed with more heat zones, the Therm-O-Flow Bulk Warm Melt Supply Pumps deliver superior temperature control and application flexibility.
- Designed specifically for sealants or adhesives applications that require a warm applied material for process controls up 158°F (70°C).
- With an ambient pump and platen, you can heat up 4 heated hoses and 4 end of hose devices.
- Primary unit with ADM can be configured as a tandem system.
- Add one zone expansion kit to add 4 heated hoses and 4 end of hose devices or 8 heated accessories per TOFw pump
- Add a second heat zone expansion kit for up to 16 heated hoses and 16 heated end of hose devices on a tandem system for a total of 32 heated zones.
- Featuring the Graco Advanced Display Module ꟷ an easy-to-use HMI with graphic-based control screens.
- Complete integration possibilities through Ethernet/IP, PROFINET, PROFIBUS and DeviceNet or simple integration through discrete I/O.
| Artikel Art: | Behälter |
|---|---|
| Material Art: | Aluminium, EPDM |
| Volumen: | 60 L, 200 L |
Weitere Informationen
- Produktnummer: 1039347
- Hersteller: Graco
- EAN: 00769946177725
Technische Details
Betriebsspezifikationen
| UPC Produkt | 769946177725 |
|---|---|
| Division | IPD |
| Price Block | 222 |
| Country of Origin | US |
| Maßeinheit | EA |
| Höhe | 0 CM |
| Länge | 0 CM |
| Breite | 0 CM |
| Volumen | 0 M3 |
| Shipping Weight | 0 KG |
Technische Daten
| Ambient/Warm Melt/Hot Melt | Warm Melt |
|---|---|
| Container Type | Drum |
| Material Container Volume (gal) | 55 |
| Material Container Volume (l) | 200 |
| Maximum Air Inlet Pressure (bar) | 10 |
| Maximum Air Inlet Pressure (psi) | 150 |
| Maximum Air Inlet Pressure (MPa) | 1 |
| Maximum Flow Rate (L/min) | 12 |
| Maximum Fluid Pressure (bar) | 345 |
| Maximum Fluid Pressure (MPa) | 34.5 |
| Maximum Fluid Pressure (psi) | 5000 |
| Maximum Height (in) | 118 |
| Maximum Height (mm) | 2997 |
| Maximum Operating Temperature (°C) | 70 |
| Maximum Operating Temperature (°F) | 158 |
| Maximum Working Pressure (bar) | 344 |
| Maximum Working Pressure (MPa) | 34.4 |
| Minimum Height (in) | 88 |
| Minimum Height (mm) | 2235 |
| Model | Therm-O-Flow |
| Overall Depth (in) | 25 |
| Overall Depth (mm) | 635 |
| Overall Width (in) | 52 |
| Overall Width (mm) | 1321 |
| Series | Warm Melt |
| Weight (kg) | 270 |
| Air Inlet Size (in) | 3/4 |
| Air Inlet Thread Gender | Female |
| Amperage (A) | 4 |
| Control Options | Advanced Display Module |
| Fluid Outlet Thread Gender | Female |
| Input Cycle Rate (Hz) | 50/60 |
| Lower Type | Check-Mate MaxLife |
| Maximum Ambient Temperature (°C) | 49 |
| Maximum Ambient Temperature (°F) | 120 |
| Maximum Fluid Temperature (°C) | 70 |
| Maximum Fluid Temperature (°F) | 158 |
| Maximum Voltage (V ac) | 480 |
| Minimum Ambient Temperature (°C) | 0 |
| Minimum Ambient Temperature (°F) | 32 |
| Minimum Flow Rate (cc/min) | 12000 |
| Minimum Voltage (V ac) | 200 |
| Number of Wipers | Double Ring |
| Ram Post Diameter (mm) | 76.2 |
| Ram Post Diameter (in) | 3 |
| Pump & Plate | Ambient |
