Hersteller-Nr.:
CM8B3G

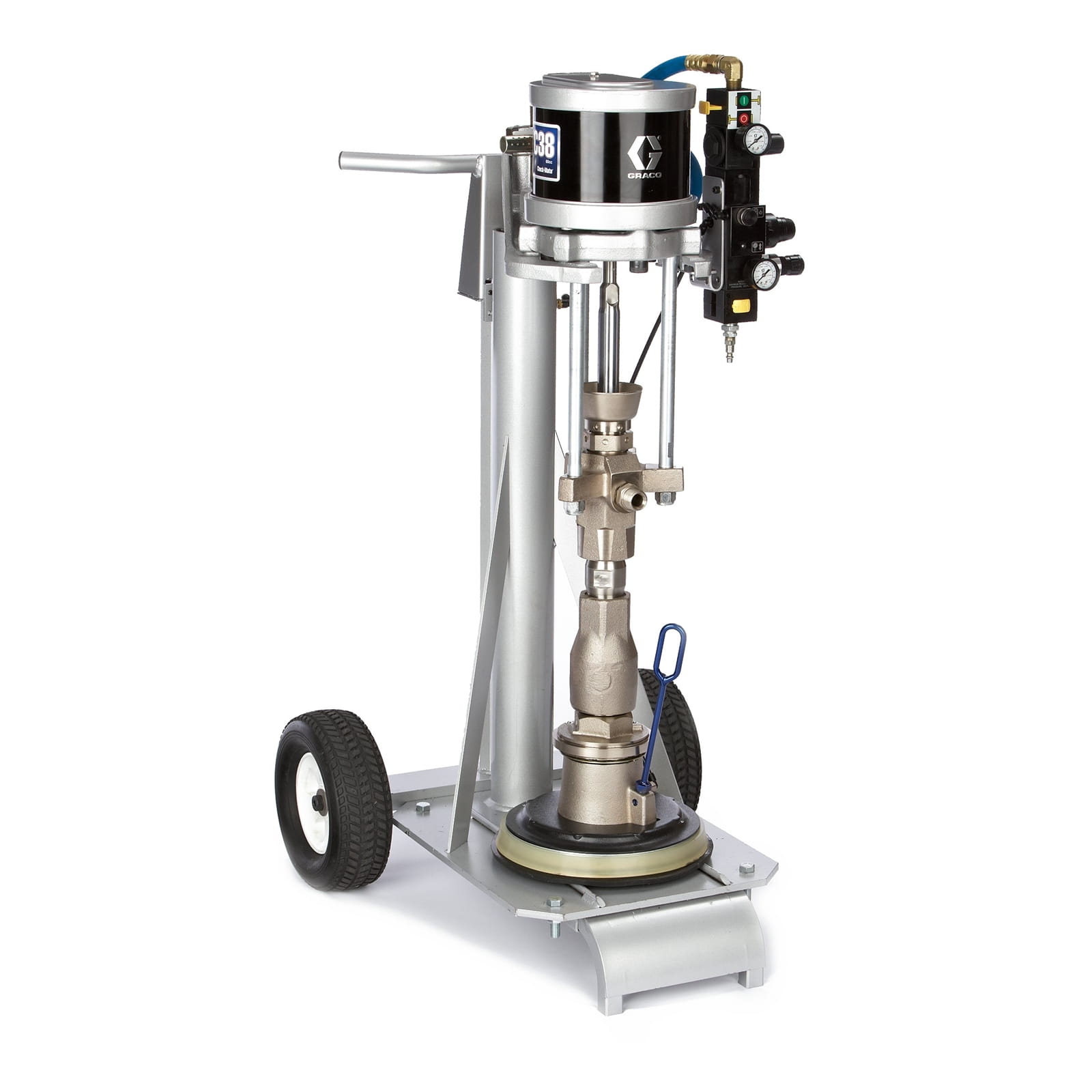

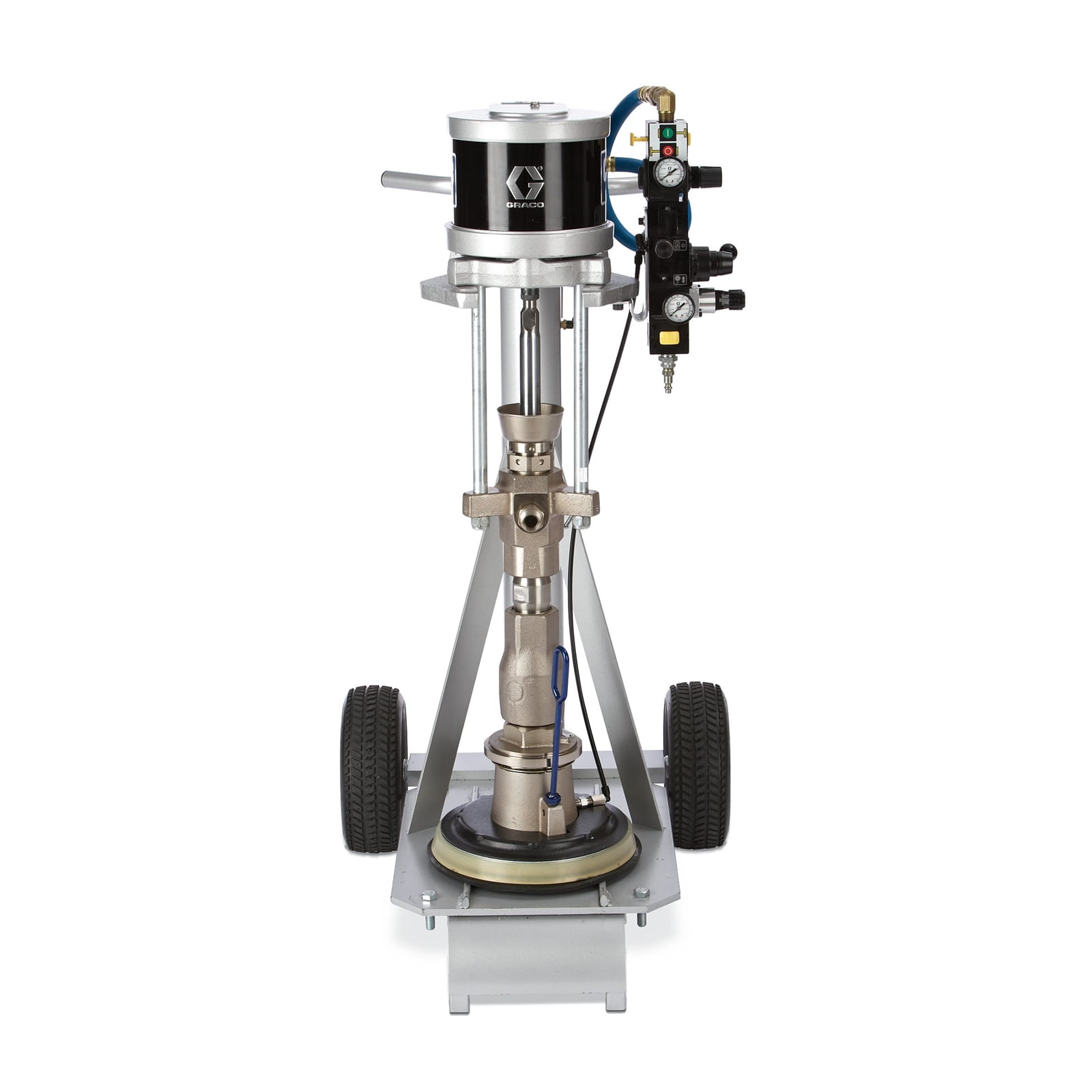

20 L S20-Zufuhrgerät, Verhältnis 38:1
9.191,75 €*
% 12.766,32 €* (28% gespart)Versandfertig in 5-8 Werktage
Auch interessant
Produktinformationen
Graco Zufuhrgeräte liefern zuverlässig Einkomponenten-Dichtmittel, Klebstoffe und andere mittel- bis hochviskose Materialien aus Eimern oder Fässern an Dosiersysteme.
Entleerungsgerät für Großmengen für Dichtmittel auf Umgebungstemperatur, Klebstoffe und andere mittel- bis hochviskose Materialien
- Eimergrößen von 20 Liter (5 Gallonen) bieten dieselben bewährten Technologien wie die größeren Systeme, jedoch mit kleineren NXT-Luftmotoren.
- Graco S20 - Für niedrigvolumige Anwendungen von mittel- bis hochviskosen Materialien
- Die branchenweit ersten Steuerungen bieten Ihnen beim Berühren einer Taste unverzügliche und wichtige Informationen
- Schnelles Platzieren des Eimers
- Platten-Abstreifer können sekundenschnell ersetzt werden
- Schnellkupplung, Spannschlossbefestigung und Packungen für Pumpenpatronen ermöglichen die Wartung der Pumpe, ohne dass diese von der Ram abgenommen werden muss
- Hochwertige, robuste Teile reduzieren die Wartungszeit und maximieren die Betriebszeit
| Anwendung: | Kleben, Dichten, Abdichtungen, Verguss, Verkapslung, Spritzgießen, Spritzen, Flüssigkeitsförderung, Entladen, Unterfüllung |
|---|---|
| Behälter-Typ: | Eimer |
| Energietyp: | Pneumatisch |
| Gesamtbreite (cm): | 43.18 |
| Gesamtbreite (mm): | 431.8 |
| Gesamttiefe (cm): | 48.26 |
| Gesamttiefe (mm): | 482.6 |
| Materialbehälter-Volumen (l): | 20 |
| Maximale Betriebstemperatur (°C): | 49 |
| Maximale Förderleistung (L/min): | 3.4 |
| Maximale Höhe (cm): | 150.6 |
| Maximale Höhe (m): | 1.51 |
| Maximale Höhe (mm): | 1506 |
| Maximaler Betriebsdruck (MPa): | 26.2 |
| Maximaler Betriebsdruck (kPa): | 26200 |
| Maximaler Betriebsdruck (psi): | 3800 |
| Maximaler Einlassluftdruck (psi): | 125 |
| Maximaler Luftzufuhrdruck (bar): | 8.62 |
| Maximaler Luftzufuhrdruck (kPa): | 862 |
| Maximaler Luftzufuhrdruck (kg/cm²): | 8.79 |
| Maximaler Materialdruck (bar): | 262 |
| Maximaler Materialdruck (kPa): | 26200 |
| Maximaler Materialdruck (psi): | 3800 |
| Minimale Höhe (cm): | 90.9 |
| Minimale Höhe (m): | 0.91 |
| Minimale Höhe (mm): | 909 |
| Modell: | Check-Mate |
| Pumpentyp: | Ansaugkolben |
| Serie: | S20 |
| Steuerkonsolen-Material: | n.z. |
| Typ: | Zufuhrgerät |
| Umgebung/Warmschmelzend/Heißschmelzend: | Umgebung |
| Werkstoff Folgeplatte: | Normalstahl |
| Zulässiger Betriebsdruck (bar): | 262 |
| Übersetzungsverhältnis der Pumpe: | 38:1 |
Weitere Informationen
- Produktnummer: 1033542
- Hersteller: Graco
- EAN: 00633955499430
- Gewicht: 110.532 kg
- Länge: 740 mm
- Breite: 700 mm
- Höhe: 1390 mm
Technische Details
Betriebsspezifikationen
| UPC Produkt | 633955499430 |
|---|---|
| Division | IPD |
| Price Block | 222 |
| Country of Origin | US |
| Maßeinheit | EA |
| Höhe | 139 CM |
| Länge | 74 CM |
| Breite | 70 CM |
| Volumen | .72 M3 |
| Shipping Weight | 110.53 KG |
Technische Daten
| Ambient/Warm Melt/Hot Melt | Ambient |
|---|---|
| Container Type | Pail |
| Material Container Volume (gal) | 5.3 |
| Material Container Volume (l) | 20 |
| Maximum Air Inlet Pressure (bar) | 8.62 |
| Maximum Air Inlet Pressure (kg/cm²) | 8.79 |
| Maximum Air Inlet Pressure (kPa) | 862 |
| Maximum Air Inlet Pressure (psi) | 125 |
| Maximum Flow Rate (L/min) | 3.4 |
| Maximum Fluid Pressure (bar) | 262 |
| Maximum Fluid Pressure (kPa) | 26200 |
| Maximum Fluid Pressure (psi) | 3800 |
| Maximum Height (cm) | 150.6 |
| Maximum Height (ft) | 4.94 |
| Maximum Height (in) | 59.3 |
| Maximum Height (m) | 1.51 |
| Maximum Height (mm) | 1506 |
| Maximum Operating Temperature (°C) | 49 |
| Maximum Operating Temperature (°F) | 120 |
| Maximum Working Pressure (bar) | 262 |
| Maximum Working Pressure (kPa) | 26200 |
| Maximum Working Pressure (MPa) | 26.2 |
| Maximum Working Pressure (psi) | 3800 |
| Minimum Height (cm) | 90.9 |
| Minimum Height (ft) | 2.98 |
| Minimum Height (in) | 35.8 |
| Minimum Height (m) | 0.91 |
| Minimum Height (mm) | 909 |
| Model | Check-Mate |
| Overall Depth (cm) | 48.26 |
| Overall Depth (in) | 19 |
| Overall Depth (mm) | 482.6 |
| Overall Width (cm) | 43.18 |
| Overall Width (in) | 17 |
| Overall Width (mm) | 431.8 |
| Ram Material | Carbon Steel |
| Series | S20 |
