Guía Práctica
Elcometer 121/4 Top P.I.G.: Comprobación segura de espesor de capa y corte por enrejado
En esta guía obtendrás un proceso probado en la práctica: medición destructiva del espesor de capa con microscopio de 50x y (modelo Top) adherencia por corte por enrejado según ISO/ASTM, incluyendo elección de herramientas, valores de referencia, solución de problemas y mantenimiento.

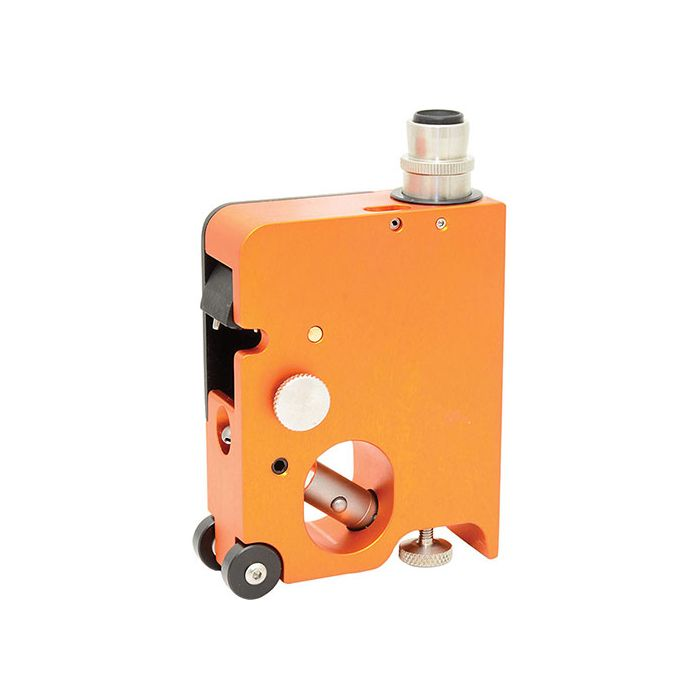

Nota: La imagen del producto es solo orientativa.
KPI 1
Microscopio 50x
Microscopio integrado con escala giratoria para una lectura rápida directamente en el borde del corte.
KPI 2
3 Cuchillas en el equipo
Cuchillas #1, #4, #6; en el modelo Top se cambian rápido mediante rueda giratoria; herramienta opcional de corte enrejado disponible.
KPI 3
Dos tipos de prueba
Espesor de capa destructivo (corte) + (Top) adherencia por corte enrejado; ideal para chequeos rápidos en taller y obra.
Consejo Práctico (Caja amarilla): El contraste lo es todo
Marca el punto de medición antes del corte de modo que la línea tenga un contraste claro con el revestimiento. En revestimientos oscuros, puede ser útil usar otro color de rotulador; esto facilita la alineación de la escala y reduce errores de lectura.
Resumen del producto: Variantes, uso y ventajas
| Variante | ¿Para qué es adecuado? | ¿Qué incluye? | Nota |
|---|---|---|---|
| Top P.I.G. (A121---T) | Medición de espesor de capa por corte + adherencia opcional por corte enrejado (Cross-Cut) con herramienta adicional | Cuchillas #1/#4/#6, microscopio 50x, luz LED, baterías, herramienta, rotulador, correa de muñeca, maletín, manual | Modelo Top: cambio rápido mediante portaherramientas interno |
| Top P.I.G. + Certificado (A121---TC) | Igual que el anterior – además incluye documentación rastreable del cortador por cada cuchilla | Contenido igual al Top P.I.G. + opción de calibración | Práctico si tienes obligación de documentar interna o externamente |
Explicación breve: El Elcometer 121/4 es un equipo portátil para la medición del espesor de capa por corte y (Top) para pruebas de adherencia por corte enrejado con herramientas opcionales, especialmente útil en áreas estrechas gracias a su diseño compacto.
Configuraciones básicas recomendadas (basadas en el manual)
Los siguientes valores son orientativos y dependen del revestimiento, la superficie y la normativa. Para pruebas conformes a la norma, consulta siempre la instrucción de trabajo correspondiente.
| Aplicación | Valor de referencia / Selección | Por qué ayuda |
|---|---|---|
| Espesor: Elección de cuchilla | #6 para sistemas finos (ángulo de corte fino), #4 como todoterreno, #1 para capas gruesas (ángulo mayor). | El ángulo adecuado garantiza un ancho de corte legible y reduce desconchamientos. |
| Lectura: Factor de escala | Por cada división: #1 ≈ 20 µm, #4 ≈ 10 µm, #6 ≈ 2 µm (escala métrica). | Conversión rápida de divisiones a µm – documentación consistente. |
| Enrejado: Longitud de corte | Cortes paralelos típicamente de unos 20 mm (valor orientativo). | Genera un campo de enrejado fácil de evaluar sin daños innecesariamente grandes. |
| Enrejado: Manejo de cinta | Trozo de cinta de unos 75 mm; retirar rápidamente según el proceso (ej. ISO: en pocos minutos; ASTM: en ~1–2 minutos). | El tiempo y el movimiento de retirada influyen notablemente en la repetibilidad. |
Flujo de trabajo profesional (5–7 pasos)
- Preparar punto de medición: Limpiar superficie, definir puntos y marcar línea de contraste.
- Elegir cuchilla: Seleccionar #6/#4/#1 según espesor (fino/estándar/grueso) e insertar correctamente.
- Realizar el corte: Apoyar el equipo de modo que ambas ruedas guía tengan contacto; tirar uniformemente con la presión justa.
- Alinear microscopio: Activar iluminación, enfocar, girar la escala perpendicular al corte y alinearla paralela al borde.
- Leer y convertir: Contar divisiones de escala y convertir a µm mediante el factor de escala (según la cuchilla).
- (Top) Añadir corte enrejado: Elegir cortador adecuado, cortar rejilla, limpiar polvo, aplicar cinta (si se requiere) y evaluar.
- Documentar: Registrar valores, cuchilla, posición, estructura de capas y clase de corte enrejado; repetir en varios puntos.
Solución de problemas (4 problemas típicos)
1) El borde del corte parece deshilachado / "rugoso"
- Revisar cuchilla: Reemplazar si los cortes son rugosos.
- Reducir presión y tirar de forma más uniforme.
- Considerar la dureza del sustrato: en películas muy duras/frágiles, trabajar con un trazo limpio y pausado.
2) Lectura insegura (borde o límite de capa difícil de reconocer)
- Mejorar línea de contraste (otro rotulador / mejor iluminación).
- Asegurar que la escala esté perpendicular al corte y alineada en paralelo.
- En barnices transparentes sobre madera: teñir la fibra expuesta para visibilizar el límite.
3) El valor medido parece muy bajo (delaminación engañosa)
- Con mala adherencia, el revestimiento puede "romperse": medir siempre la distancia correcta según la geometría del corte (no seguir la rotura).
- Establecer varios puntos de medición y calcular la media.
4) Los resultados de corte enrejado varían mucho
- Elegir cuchilla acorde al espesor y sustrato (duro/blando).
- Estandarizar proceso de cinta (respetar tiempos y ángulos según la norma).
- Limpiar bien el polvo tras el corte antes de evaluar.
Mantenimiento (5 puntos)
- Reemplazar cuchillas cuando los cortes pierdan limpieza o la lectura se dificulte.
- Cambiar baterías LED si la luz es débil.
- Retirar baterías si no se usa por tiempo prolongado (evitar fugas).
- (Top) Poner portaherramientas en posición "Safe" (segura) tras el uso para evitar lesiones.
- No realizar reparaciones propias: contactar con el servicio técnico en caso de defecto.
FAQ (Relevante para la práctica)
1) ¿Cómo elijo la cuchilla correcta (#1/#4/#6)?
Como referencia: #6 para capas finas, #4 todoterreno, #1 para capas gruesas. Lo decisivo es que el ancho de corte sea limpio y legible.
2) ¿Puedo medir sistemas multicapa?
Sí. Puedes medir el espesor total o (si las capas se distinguen bien en el corte) leer cada capa individualmente.
3) ¿Cuándo necesito el modelo Top?
Si además del espesor quieres probar adherencia por corte enrejado o cambias de herramienta a menudo: el modelo Top está diseñado para eso.
4) ¿Corte enrejado o Pull-Off? ¿Qué es mejor?
El corte enrejado es rápido, económico y práctico. Si necesitas una adherencia cuantitativa (Pull-Off) con tasa de tracción definida, un equipo automático como el Elcometer 510 es la alternativa.
5) ¿Cómo evito errores típicos de lectura?
Usar línea de contraste, enfocar bien, alinear escala con precisión y comprobar al menos 3 puntos por pieza.
CTA: Pide tu versión directamente
Elige la variante que mejor se adapte a tus necesidades de documentación: estándar o con opción de calibración.
Conclusión
El Elcometer 121/4 Top P.I.G. es una herramienta potente si buscas medir espesores de forma destructiva rápida y evaluar la adherencia: manejo claro, lectura ágil y un flujo de trabajo optimizado, ideal para taller, control de calidad y obra.
