Guida Pratica
Impostare correttamente il riscaldatore d'aria SAGOLA 6000X – temperatura costante per migliori superfici di verniciatura
Il PACK 6000X AIR HEATER è progettato per mantenere l'aria compressa nei processi di verniciatura a una temperatura di lavoro costante, indipendentemente dalle fluttuazioni delle condizioni ambientali. Il risultato: condizioni più stabili del materiale e meno sorprese nella finitura.
Introduzione: Quali sono i vantaggi pratici dell'aria compressa "calda e costante"?
- Condizioni di processo più costanti: La logica "Ready" ti aiuta a lavorare solo all'interno di una finestra di temperatura stabile.
- Più controllo: La temperatura è regolata all'uscita del dispositivo – inizia con i valori indicativi, quindi affina in base alla cabina o alla lunghezza del tubo.
- Sicuro e robusto: Il dispositivo lavora tipicamente fino a 70°C ed è progettato per aria secca e pulita fino a 7 bar.
Panoramica del prodotto: Varianti, utilizzi, vantaggi (breve e comparativo)
| Variante | Utilizzo tipico | Vantaggio in breve |
|---|---|---|
| UK 220–240 V / 50 Hz | Rete elettrica UK | Adatto alla frequenza di rete, termoregolazione costante |
| EU 220–240 V / 50 Hz | Rete elettrica EU | Standard nelle officine EU, aria di processo stabile |
| US 110–130 V / 60 Hz | Rete elettrica US | Per sistemi 110–130 V, stessa logica di riscaldamento |
Nota: Tecnicamente, il sistema è progettato per una temperatura di lavoro nominale di 20–70°C, fino a 7 bar di pressione in ingresso e circa 150–750 L/min – queste sono le condizioni quadro per risultati stabili.
KPI #1
20–70°C
Intervallo di temperatura nominale per l'aria di processo (valore indicativo).
KPI #2
150–750 L/min
Portata di lavoro (min./max.) – al di sotto, il flussostato disattiva la resistenza.
KPI #3
fino a 7 bar
Pressione max. ingresso aria (per aria secca e pulita – pre-trattamento richiesto).
Consiglio Pratico: Temperatura al dispositivo ≠ Temperatura alla pistola
Il sensore di temperatura si trova all'uscita del dispositivo. A seconda del tubo e degli attacchi, si può perdere temperatura fino alla pistola. Inizia con i valori indicativi e poi regola a piccoli passi finché il ventaglio e la superficie non sono stabili.
Un'immagine che riconoscerai subito nel team

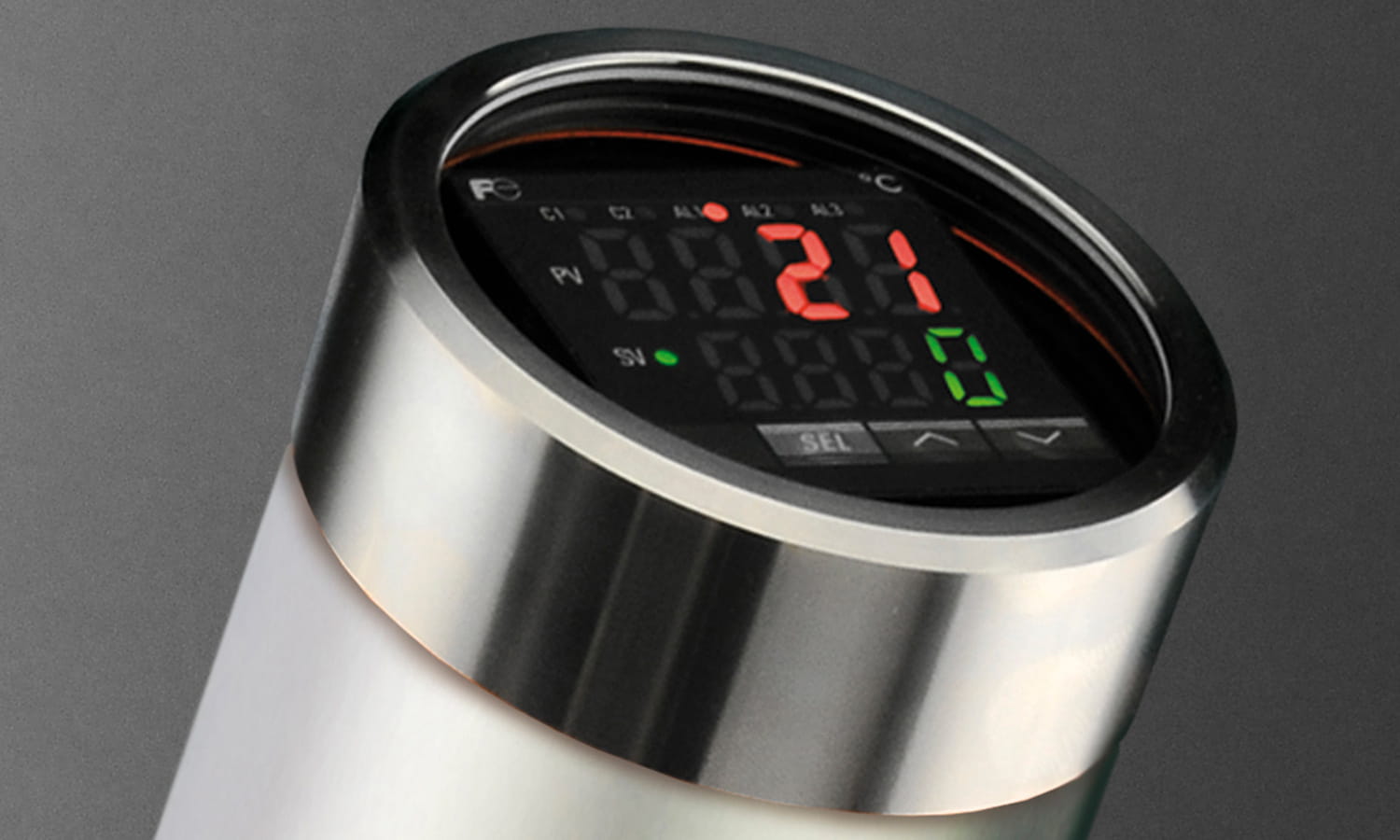

Il display digitale è il tuo "Quick Check": lavora preferibilmente solo quando il sistema è nell'intervallo stabile (logica Ready) – ridurrai così le fluttuazioni del processo.
Impostazioni di base consigliate (derivate dal manuale – valori indicativi)
Questi valori sono punti di partenza. A seconda dell'ambiente, del percorso del tubo e del setup della pistola, potrebbe essere necessario un affinamento.
- Inizio temperatura: 30–40°C (intervallo iniziale tipico per l'allestimento).
- Preriscaldamento: circa 3–5 minuti affinché il tubo riscaldato raggiunga la temperatura.
- Logica di flusso: Sotto i 150 L/min circa, il flussostato disattiva la resistenza (energia + protezione).
- Finestra Ready: Di fabbrica, la spia "Ready" si accende entro ±3°C dal valore nominale (es. 40°C → Ready da ~37°C).
- Pressione: Lavora con la pressione della pistola più bassa che garantisca il risultato (più trasferimento, meno aria inutile).
Workflow Professionale: 6 passi per un processo stabile
- Posizionamento e fissaggio: Prevedere una posizione verticale e montare il dispositivo in modo sicuro.
- Alimentare aria compressa pulita/pre-filtrata: Usare solo aria secca e pulita; la linea deve fornire la portata minima.
- Collegare il tubo riscaldato: Collegare il tubo per minimizzare le perdite di calore.
- Power ON e valore nominale: Accendere e impostare 30–40°C come valore iniziale; preriscaldare per 3–5 minuti.
- Controllare "Ready": Lavorare solo quando "Ready" è attivo (condizioni di temperatura stabili).
- Affinamento a piccoli passi: In caso di condizioni variabili (lunghezza tubo, pause, ambiente), regolare il valore nominale minimamente.
Consiglio extra: Evita pause prolungate (> 2 minuti) se hai bisogno di condizioni di temperatura massimamente uniformi.
Risoluzione dei problemi: 4 problemi tipici + soluzioni rapide
1) Il display del regolatore di temperatura rimane spento
- Controllare l'alimentazione e i collegamenti elettrici.
- Se continua a non funzionare: contattare l'assistenza.
2) Il LED rosso "Attivazione resistenza" non si accende
- Controllare i collegamenti elettrici.
- Confrontare i parametri del controller con i valori standard.
- Verificare se il flusso d'aria è sufficiente per il flussostato; aumentare la pressione in ingresso se necessario.
3) Il LED è acceso, ma la temperatura non sale dopo il preriscaldamento
- Far controllare eventuali fusibili termici o elementi di protezione (Assistenza).
- Possibile problema alla resistenza: contattare l'assistenza.
4) "Ready" non si accende
- Verificare e correggere le impostazioni del controller sui valori standard.
- Scegliere un valore nominale che permetta al sistema di stabilizzarsi nella finestra di ±3°C.
- In caso di dubbi: contattare l'assistenza.
Manutenzione e Cura (5 punti che valgono davvero la pena)
- Prima di ogni lavoro, controllare lo stato del tubo e i collegamenti delle parti attraversate dall'aria.
- Prima di manutenzione/riparazione: scollegare aria e corrente e depressurizzare.
- Pulire regolarmente il dispositivo – specialmente le spie di controllo e la copertura dei comandi.
- Non usare oggetti duri/taglienti e non impiegare agenti aggressivi o corrosivi.
- Per interventi/modifiche ai parametri: solo personale qualificato o autorizzato (le impostazioni standard sono protette).
FAQ (pratiche)
1) Di quanta aria ho bisogno come minimo?
Come valore indicativo: sotto i 150 L/min circa, il flussostato disattiva il riscaldamento. Pianifica la fornitura d'aria per stare stabilmente sopra questo valore.
2) Perché il "Ready" alla pistola non è sempre "perfetto"?
Perché il sensore è all'uscita del dispositivo. Tubo, raccordi e distanza possono far perdere temperatura – per questo le impostazioni di base sono punti di partenza, non dogmi.
3) Con quale temperatura è sensato iniziare?
Per l'avvio, 30–40°C è un inizio collaudato. Successivamente, adatta a piccoli passi in base alla vernice, al clima della cabina e alla distanza di spruzzo.
4) Devo fare attenzione a qualcosa con temperature elevate?
Sì: a valori nominali elevati, componenti e tubi possono surriscaldarsi – usa misure di protezione/isolamento adeguate e lavora in aree ben ventilate.
5) Posso rendere il flussostato più "sensibile"?
No – è espressamente sconsigliato. Se sospetti un malfunzionamento: contatta l'assistenza invece di manomettere il componente.
CTA: Ordina direttamente la variante SAGOLA 6000X adatta
Scegli la variante adatta alla tua rete elettrica – eviterai adattatori inutili e ridurrai i tempi di installazione.
Conclusione
Lavorando costantemente nella finestra "Ready" con il SAGOLA 6000X, iniziando con 30–40°C e monitorando portata e percorso del tubo, otterrai condizioni decisamente più stabili per la tua finitura. I valori indicativi ti portano velocemente all'obiettivo – l'affinamento lo rende perfetto.
