Manufacturer no.:
284304

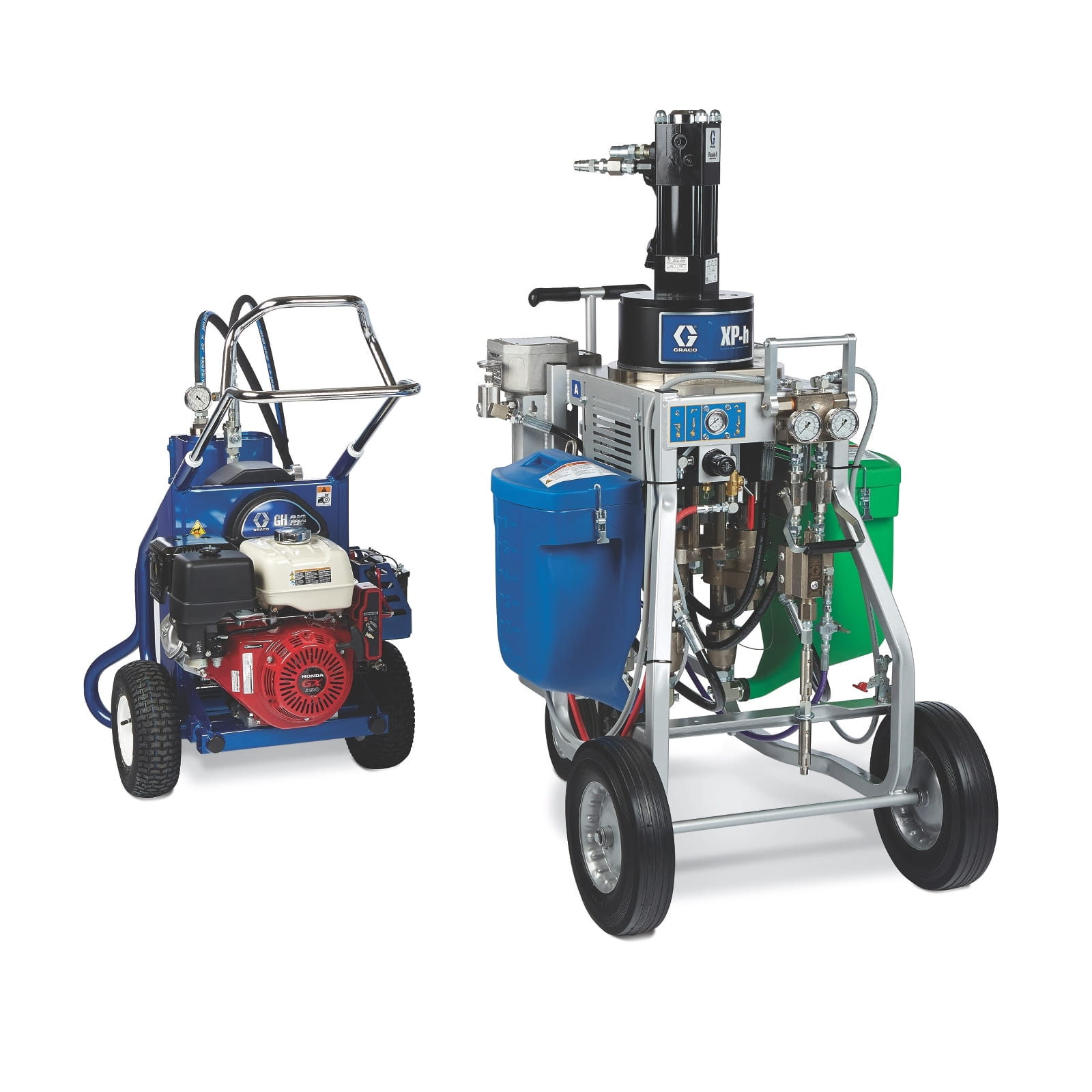

XP50-h dispenser with Viscount II hydraulic motor, 3:1 ratio, material tray, XTR gun
€22,962.06*
% €27,014.19* (15% saved)Ready for shipping in 5-8 days
Also interesting
Product information
Two-component spraying – simple and cost-effective. Hydraulic XP-h sprayer – The hydraulic Xp-h multi-component sprayer with patented Xp mixing ratio technology is ideal for small truck, palletising, trailer or low loader systems that have an internal hydraulic supply*. Well suited for OEM road marking applications. The system's hydraulic motor has been optimised and sized to the pressure capabilities of the NXT 6500 air motor used on Graco XP50 and XP70 sprayers. GH Power Pack Accessories – The XP is now more versatile than ever for contractors who want to take advantage of the convenience and efficiency of a gas-powered hydraulic system. Hydraulic systems are energy efficient and allow for easy, smooth switching on the XP. This guarantees balanced pressures and the most even spray pattern possible.
Hydraulic drive, powerful and cost effective Use in situations where a customer just wants to pull a trailer and not have to use a large tow-truck compressor. Use for applications where a contractor already has small generators for the XP material heaters and small compressors that can operate a solvent pump or feed pumps with the XP. (Hydraulic solvent pumps are available separately from Graco, but a manifold must be installed on the XP)
- Rated at 5000 psi (345 bar)
- Mixing ratio for protective coatings: 3:1
- Available as a floor or wall-mounted unit
- Fits standard XP cart
| Air inlet size (inches): | 3/4 |
|---|---|
| Air inlet thread type: | NPSM |
| Applicator type: | Airless automatic, airless hand system |
| Compatible material: | Protective coatings, primer, epoxy resin, polyurethane, two-component coating, solvent |
| Component type: | multi-component |
| Configuration: | Chassis assembly with 26.5 liter material container |
| Gender of the air inlet thread: | Internal thread |
| Gender of the material inlet thread: | External thread |
| Gender of the material outlet thread: | Internal thread |
| Hose length (m): | 10.7 |
| Includes: | Material container, spray gun, supply hose |
| Material application.: | Beschichtungen, Lacke, Farben |
| Material inlet thread type: | NPSM |
| Material outlet thread type: | NPT |
| Maximum delivery rate (L/min): | 7.57 |
| Maximum flow rate (cm³/min): | 7570 |
| Maximum hose length (m): | 91.4 |
| Maximum material temperature (°C): | 71 |
| Maximum material viscosity (cP): | 20000 |
| Maximum number of cycles (DH/min): | 40 |
| Maximum operating pressure (MPa): | 32.4 |
| Maximum operating pressure (kPa): | 32400 |
| Maximum operating pressure (psi): | 4700 |
| Maximum operating temperature (°C): | 54 |
| Maximum spray pressure (MPa): | 34 |
| Maximum spray pressure (bar): | 344.7 |
| Maximum spray pressure (kPa): | 34470 |
| Maximum spray pressure (psi): | 5000 |
| Measurement type: | Fixed mechanical positive displacement |
| Minimum material viscosity (cP): | 200 |
| Mixing accuracy (%): | +/- 5 |
| Mixing ratio: | 3:1 |
| Noise pressure level, (dB(A)): | 86 |
| Number of containers: | 2 |
| Number of hardeners: | 1 |
| Number of reducers: | 0 |
| Number of resin colours: | 1 |
| Permissible operating pressure (bar): | 324 |
| Product type: | multi-component |
| Series: | XP-h |
| Sink type: | solvent |
| Size of the material inlet opening (inches): | 1-1/4 |
| Size of the material outlet opening (inches): | 1/2 |
| Sound level, (dB(A)): | 98 |
| Supply voltage: | Hydraulic |
| Total depth (cm): | 132.1 |
| Total depth (mm): | 1321 |
| Total height (cm): | 160 |
| Total height (mm): | 1600 |
| Total width (cm): | 88.9 |
| Total width (mm): | 889 |
| Type: | Multi-component sprayer |
| Weight (kg): | 193 |
| Wetted material: | Electroless Nickel Plated Carbon Steel, Coated Carbon Steel, Stainless Steel, Carbide, Acetal, UHMWPE, Nylon, Solvent Resistant PTFE Plastics, Carbon Filled PTFE, Aluminum |
More information
- Product number: 1038162
- Manufacturer: Graco
- EAN: 00755652267256
Technical details
Operating specifications
| UPC product | 755652267256 |
|---|---|
| Division | CED |
| Price Block | 228 |
| Country of origin | US |
| Unit | EA |
| Height | 0 CM |
| Length | 0 CM |
| Width | 0 CM |
| Volume | 0 M3 |
| Shipping weight | 0 KG |
| HTS code (EU) | 8424200000 |
| HTS code (GB) | 8424200000 |
Technical
| Air inlet size (in) | 3/4 |
|---|---|
| Air inlet thread gender | Female |
| Component Type | Plural Component |
| Fluid inlet size (in) | 1-1/4 |
| Fluid inlet thread gender | Male |
| Fluid outlet thread gender | Female |
| Includes | Hopper, spray gun, supply hose |
| Material application | Coatings, paints, primers |
| Maximum Cycle Rate (CPM) | 40 |
| Maximum flow rate (cc/min) | 7570 |
| Maximum flow rate (L/min) | 7. 57 |
| Maximum fluid temperature (°C) | 71 |
| Maximum fluid temperature (°F) | 160 |
| Maximum fluid viscosity (cP) | 2 0 000 |
| Maximum Hose Length (ft) | 300 |
| Maximum hose length (m) | 91. 4 |
| Maximum operating temperature (°C) | 54 |
| Maximum operating temperature (°F) | 130 |
| Maximum spray pressure (bar) | 344. 7 |
| Maximum spray pressure (kPa) | 3 4 470 |
| Maximum spray pressure (MPa) | 34 |
| Maximum spray pressure (psi) | 5 0 00 |
| Maximum working pressure (bar) | 324 |
| Maximum working pressure (kPa) | 3 2 400 |
| Maximum working pressure (MPa) | 32. 4 |
| Maximum working pressure (psi) | 4 7 00 |
| Minimum fluid viscosity (cP) | 2 00 |
| Mix Accuracy (%) | +/- 5 |
| Mix ratio | 3: 1 |
| Number of catalysts | 1 |
| Number of reducers | 0 |
| Number of resin colours | 1 |
| Number of tanks | 2 |
| Overall depth (cm) | 132. 1 |
| Overall Depth (in) | 52 |
| Overall depth (mm) | 1 3 21 |
| Overall height (cm) | 160 |
| Overall height (in) | 63 |
| Overall height (mm) | 1 6 00 |
| Overall width (cm) | 88. 9 |
| Overall width (in) | 35 |
| Overall width (mm) | 889 |
| Product Type | Plural Component |
| Sound pressure level (dB(A)) | 86 |
| Weight (kg) | 1 93 |
| Series | XP-h |
