Guide Pratique Elcometer 510 : Tester l'adhérence comme un professionnel
L'Elcometer 510 est la référence pour les tests d'arrachement fiables. Cependant, une application correcte est déterminante pour obtenir des résultats valides. Ce guide vous accompagne dans la configuration, l'exécution et l'évaluation – pour des mesures d'adhérence précises selon toutes les normes en vigueur.

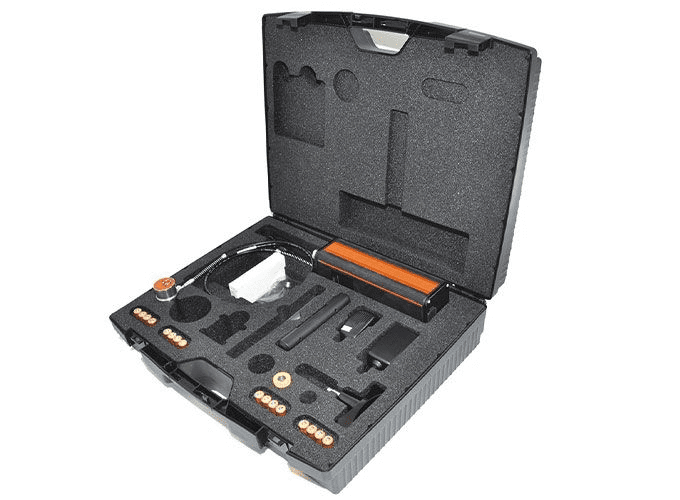

.png?ts=1766592858)
1. Aperçu du produit : Modèle S vs Modèle T
L'Elcometer 510 est disponible en deux variantes principales. Choisissez le modèle adapté à vos besoins.
| Caractéristique | Elcometer 510 Modèle S | Elcometer 510 Modèle T |
|---|---|---|
| Mode de test | Standard | Standard & Avancé (taux de traction personnalisé) |
| Mémoire de données | Jusqu'à 60 mesures dans un lot | >60 000 mesures dans jusqu'à 2 500 lots |
| Données d'attributs | Non | Oui (analyse du mode de rupture par mesure) |
| Limite & Temps de maintien | Réglage de base | Réglage avancé (par lot) |
| Alimentation | Batterie/USB (écran uniquement) | Batterie, secteur ou USB |
| Connectivité | USB vers ElcoMaster® PC | USB & Bluetooth® vers applications mobiles ElcoMaster® |
Conclusion : Le Modèle T est la variante professionnelle pour les tests nécessitant une documentation complète. Le Modèle S couvre de manière fiable toutes les applications standards.
✅ Conforme aux normes
Utilisable selon ISO 4624, ASTM D4541, EN 1542, DIN 1048-2 et plus. Le 510 est un testeur de Type V selon l'ASTM D4541.
⚡ Alimentation polyvalente
Jusqu'à 200 tests par charge (plots de 20mm). Modèle T inclut un adaptateur secteur pour une utilisation continue en laboratoire.
📊 Données exhaustives
Enregistre la force, le type de rupture et l'horodatage. Le modèle T capture même les courbes de taux de traction.
🛠️ Conseil pratique : Choisir la bonne taille de plot
Le choix du plot influence considérablement la plage de mesure et la précision. Un plot de 20mm est polyvalent pour la plupart des revêtements sur acier. Pour le béton ou les supports irréguliers, le plot de 50mm est préférable car il couvre une plus grande surface. Pour les très petites surfaces ou les fortes adhérences (>25 MPa), utilisez les plots de 10mm ou 14,2mm.
Démarrez avec le kit Elcometer 510 adapté
Choisissez entre le kit standard 20mm pour un usage universel ou le kit 50mm spécifique pour le béton et les revêtements épais.
2. Paramètres de base recommandés
Utilisez ces réglages comme point de départ. Adaptez-les toujours à la norme de test spécifique.
| Application | Taille du plot | Taux (Mode Standard) | Unité |
|---|---|---|---|
| Revêtements sur acier | 20 mm | 1.00 MPa/s | MPa |
| Revêtements sur béton | 50 mm | 0.04 MPa/s | MPa |
| Haute adhérence | 10 mm | 1.00 MPa/s | MPa |
3. Flux de travail professionnel en 7 étapes
- Préparation : Dépolir le plot et la surface avec un bloc abrasif, dégraisser et laisser sécher.
- Collage du plot : Mélanger l'époxy (ex: Araldite®), appliquer une fine couche sur le plot, presser fermement et retirer l'excès de colle.
- Séchage : Selon les indications (souvent 24h à 25°C). Fixer avec du ruban adhésif sur les surfaces verticales.
- Incision (si requis par la norme) : Utiliser l'outil de coupe pour isoler le revêtement autour du plot jusqu'au substrat.
- Réglage de l'appareil : Choisir la taille du plot, le taux et l'unité. Fixer la tête de test sur le plot via le raccord rapide.
- Exécution du test : Lancer le test. L'appareil tire automatiquement jusqu'à la rupture ou la limite fixée.
- Analyse des résultats : Examiner le plot et la surface. Documenter le type de rupture et la force.
4. Erreurs fréquentes & Solutions
Problème : Rupture de la colle (pas de revêtement sur le plot)
Solution : Utiliser une colle fraîche, respecter les proportions de mélange et soigner la préparation de surface.
Problème : Le plot ne s'arrache pas (pression max atteinte)
Solution : Utiliser un plot plus petit (10mm ou 14,2mm) pour augmenter la plage de pression de traction.
5. Maintenance & Étalonnage
- Nettoyage : Retirer les résidus de colle après chaque test. Les plots sont réutilisables tant qu'ils ne sont pas déformés.
- Batterie : Charger les accus NiMH avec le chargeur fourni uniquement.
- Étalonnage : La précision peut être vérifiée sur site avec une unité de vérification Elcometer AVU.
6. FAQ – Questions fréquentes
Comment distinguer rupture d'adhérence et de cohésion ?
[Image of adhesion vs cohesion failure]Rupture de cohésion : Rupture À L'INTÉRIEUR d'une couche. Rupture d'adhérence : Rupture ENTRE deux couches ou entre le revêtement et le support.
Conclusion
L'Elcometer 510 est un système complet pour des tests d'adhérence conformes aux normes. Le succès repose sur la préparation minutieuse, le choix correct des accessoires et l'évaluation systématique des modes de rupture.
