Numéro du fabricant :
CD2221

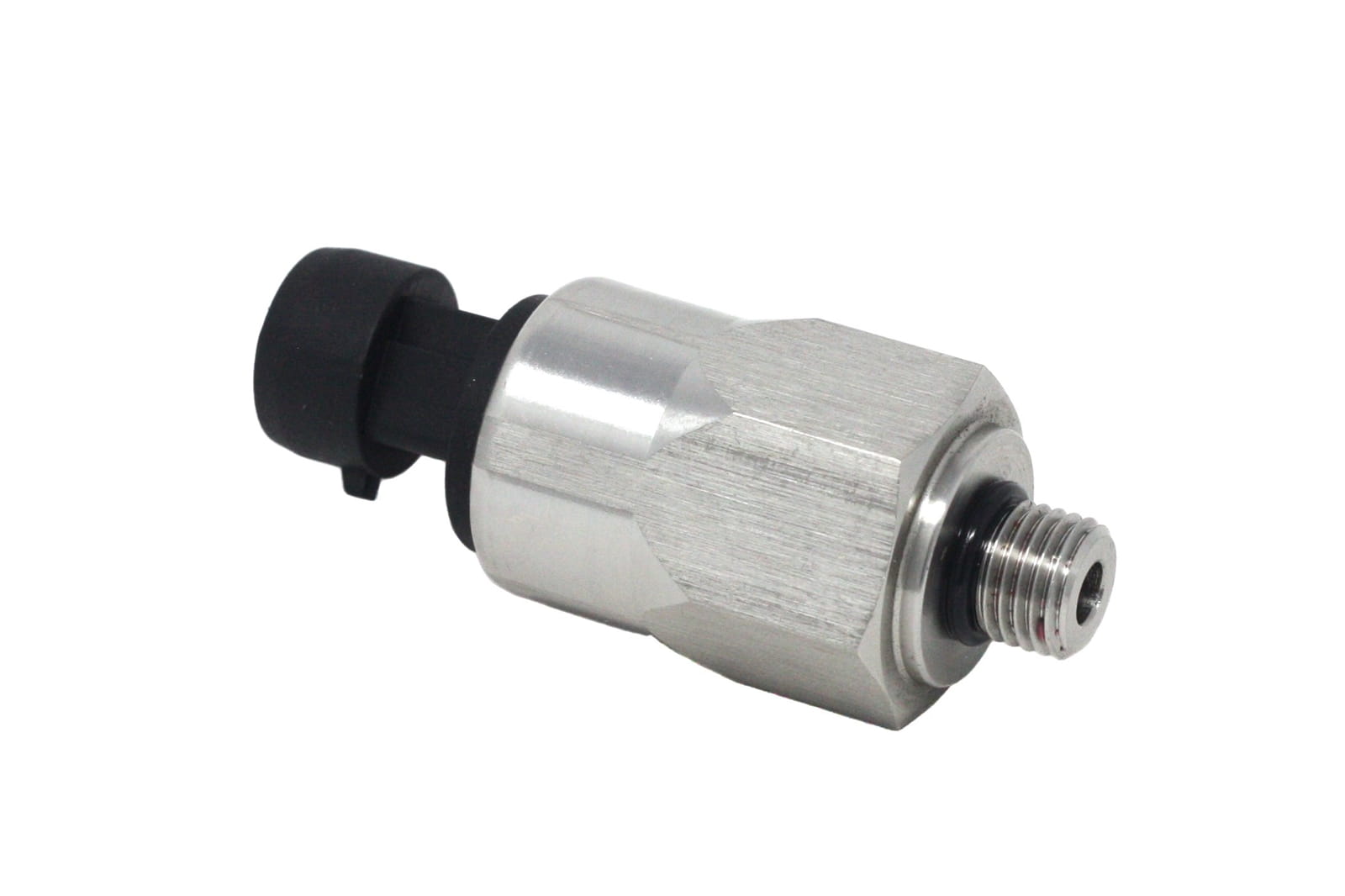

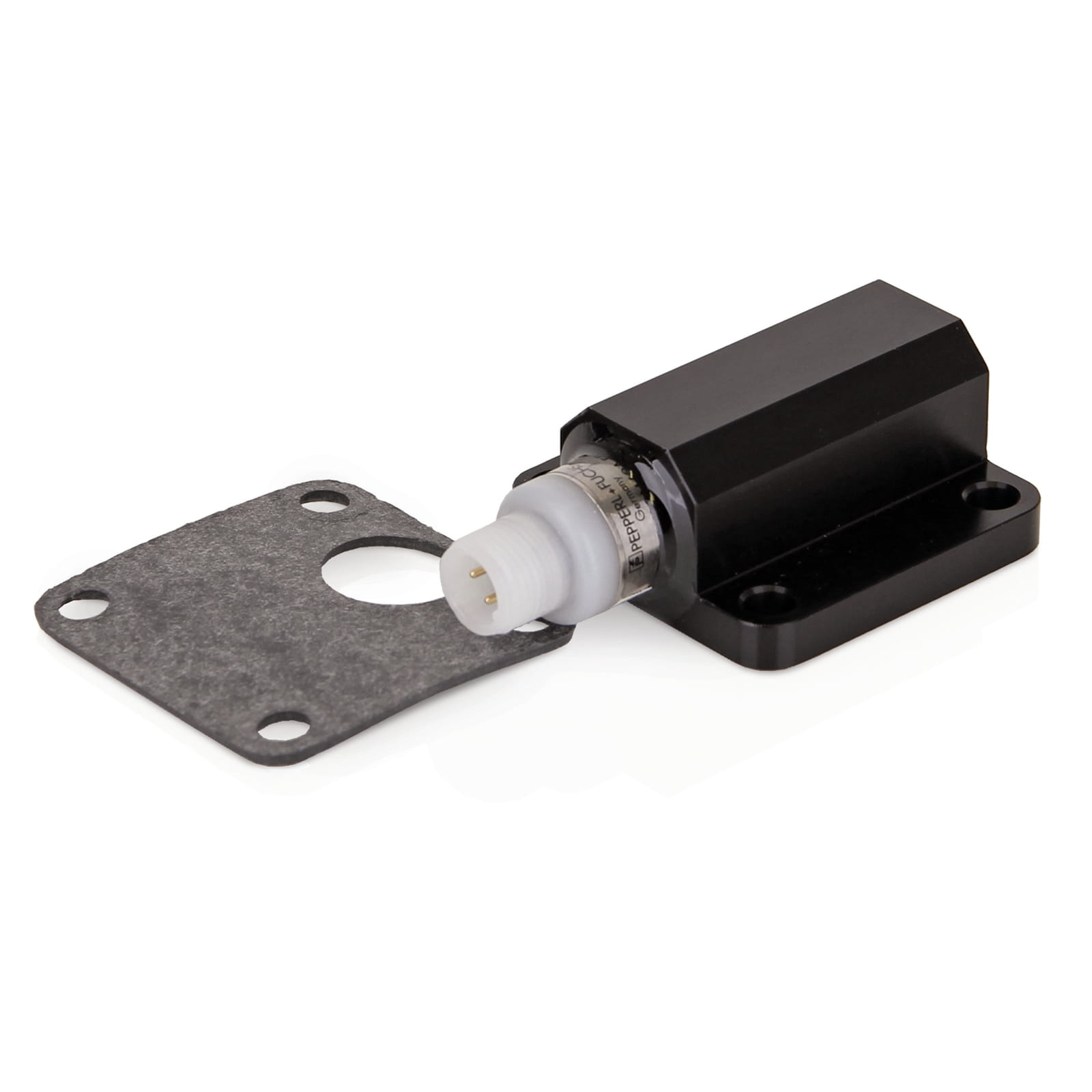

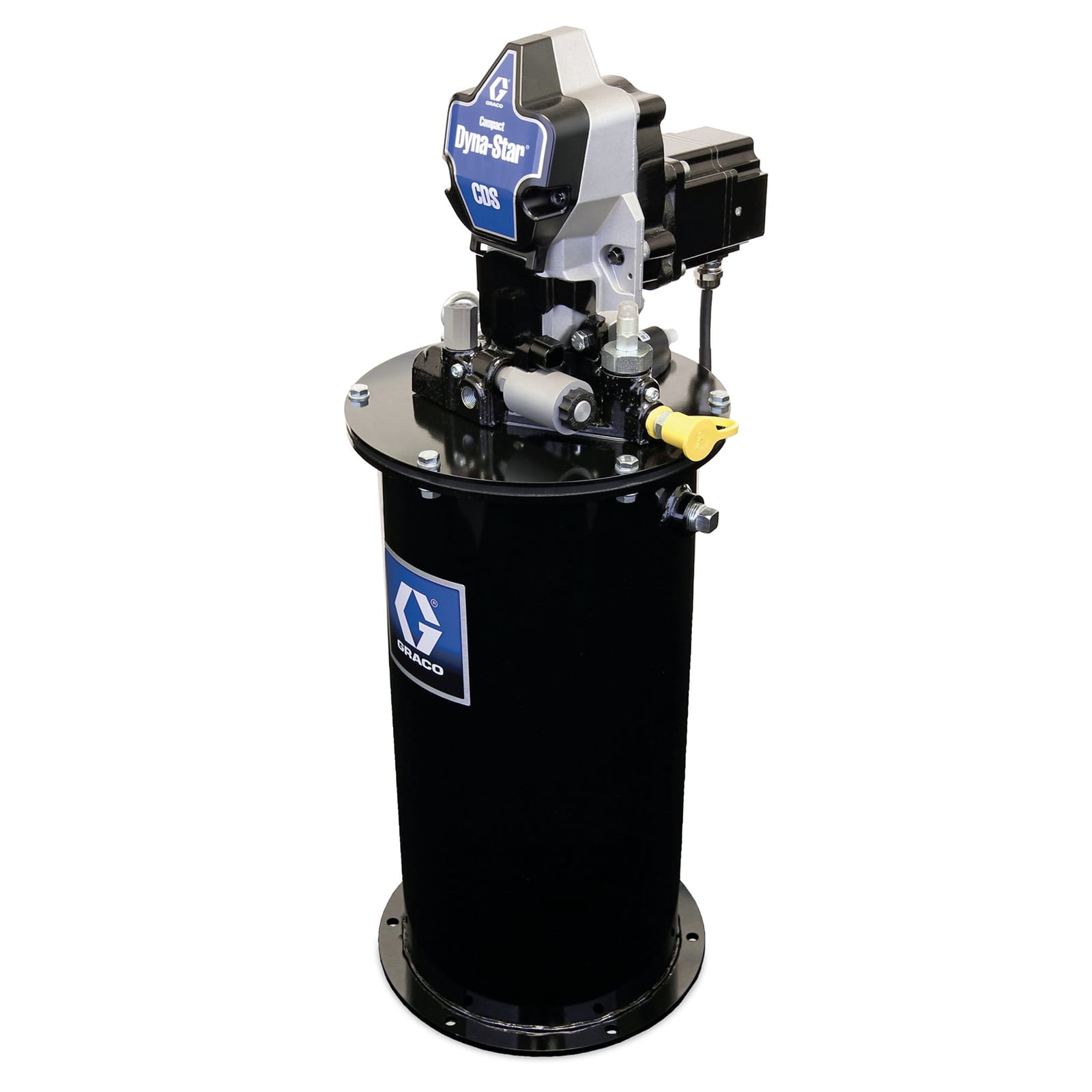

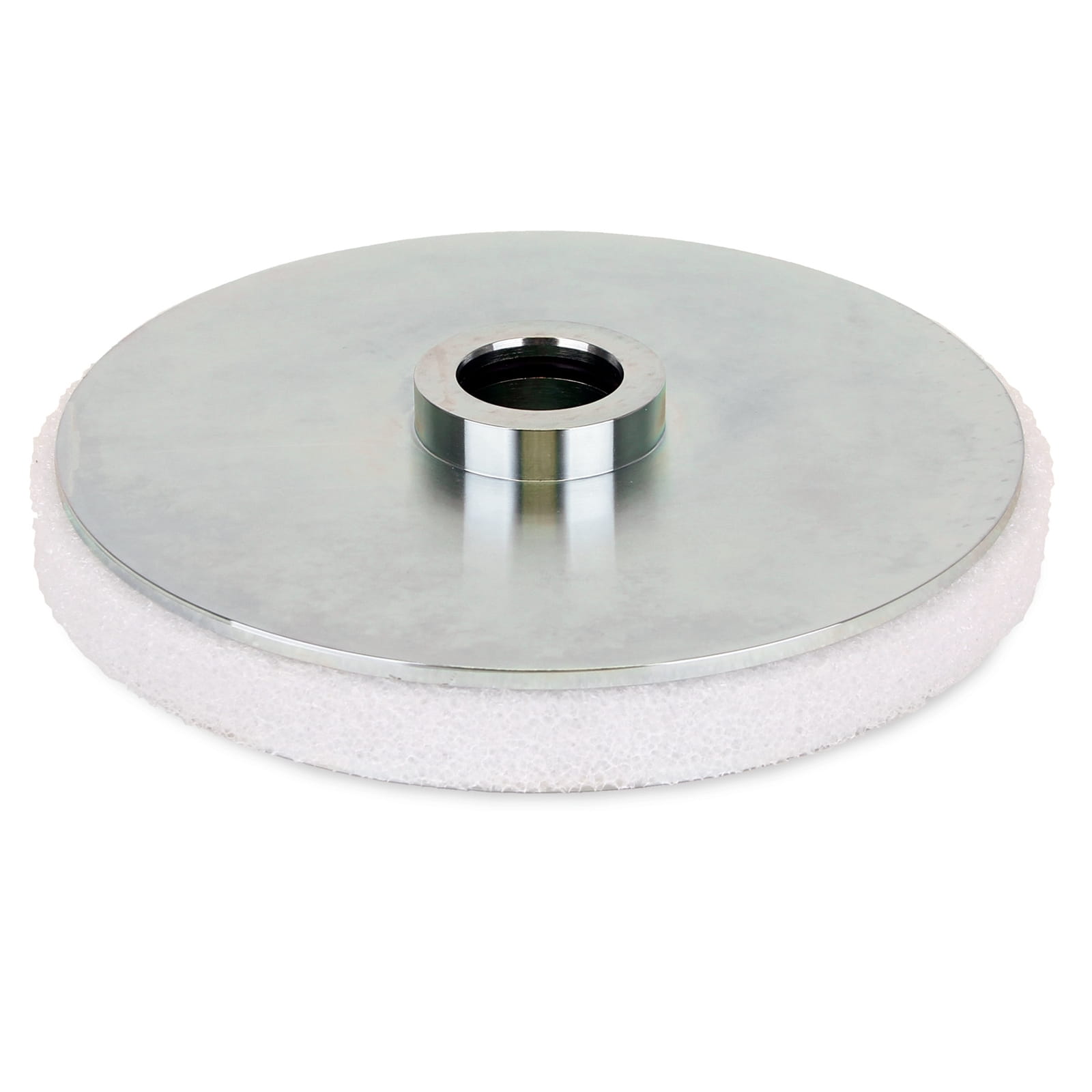

Pompe de lubrification compacte avec vanne de purge Dyna-Star® 24 V CC, réservoir de 20 L, plateau suiveur, pressostat et pressostat de niveau bas
7 990,73 €*
% 8 878,59 €* (%prix%% économisé)Prêt à être expédié à 5–8 jours ouvrés
Aussi intéressant
Informations sur le produit
La solution de lubrification centralisée Compact Dyna-Star (CDS) de Graco offre des débits élevés, une durabilité robuste et des commandes innovantes dans un encombrement réduit pour augmenter la disponibilité pour les équipements de terrassement modernes les plus exigeants et les utilisateurs dans les conditions environnementales les plus difficiles.
- Performances compactes – s'adapte facilement aux applications avec un espace limité ; suffisamment puissant pour maintenir des intervalles de lubrification exigeants.
- Une chaîne cinématique intelligente - 24 VDC, un moteur sans balais et un entraînement par engrenages sans entretien assurent une lubrification rapide même à -40 °C.
- Robuste extraordinaire - la construction métallique garantit un fonctionnement fiable même dans les environnements de travail les plus extrêmes.
| Cadence maximale (DH/min): | 64 |
|---|---|
| Charge électrique (A), niveau bas: | 0,02 |
| Courant de commutation (A), niveau bas: | 0,2 |
| Degré NLGI maximal: | 2 |
| Degré cST maximal (cST): | Graisse NLGI #2 |
| Débit maximal (l/min): | 0,074 |
| Hauteur totale (mm): | 1292 |
| Homologations: | CE;RCM |
| Intensité maximale du courant d'entrée (A): | 10 |
| Largeur totale (mm): | 292 |
| Matériau: | Acier au carbone allié |
| Matériau compatible: | Graisse |
| Matériau du réservoir: | Acier |
| Matériau humidifié: | Acier, Buna-N, acétal, Lubrithan, polyuréthane, laiton, polyéthylène |
| Mesure IP: | IP69K |
| Nombre d'éléments de pompage: | 1 |
| Nombre maximal de doubles courses (courses/min): | 64 |
| Nombre maximal de doubles courses continues (DH/min): | 64 |
| Poids (kg): | 33.1 |
| Pression de service admissible (bar): | 241 |
| Pression initiale admissible du matériau (bar): | 241 |
| Pression maximale de service (MPa): | 24.1 |
| Pression maximale de service (kPa): | 24132 |
| Pression maximale de service (psi): | 3500 |
| Pression maximale de transport du matériau (psi): | 3500 |
| Profondeur totale (mm): | 353,1 |
| Puissance de commutation à niveau bas (VDC): | 24 |
| Sexe du filetage de sortie du matériau: | filetage interne |
| Soupape de décharge, courant maximal (A): | 2 |
| Soupape de décharge, tension de sortie (VDC): | 24 |
| Système de dosage compatible: | Système multiligne |
| Taille de l'ouverture de sortie du matériau (pouces): | 3/8 NPT et/ou 1/4 NPT |
| Taille du réservoir (L): | 20 |
| Température maximale de fonctionnement (°C): | 65 |
| Température minimale de fonctionnement (°C): | -40 |
| Tension (V cc): | 24 |
| Tension d'entrée (V cc): | 24 |
| Tension d'entrée du capteur (VDC): | 24 |
| Tension maximale (V cc): | 30 |
| Tension minimale (V cc): | 18 |
| Type: | Pompe à piston électrique compacte |
| Type de filetage de sortie du matériau: | Filetage de tube conique (NPT) |
| Type de joint d'étanchéité: | Hythan 181 |
| Type de pompe inférieure: | pelle |

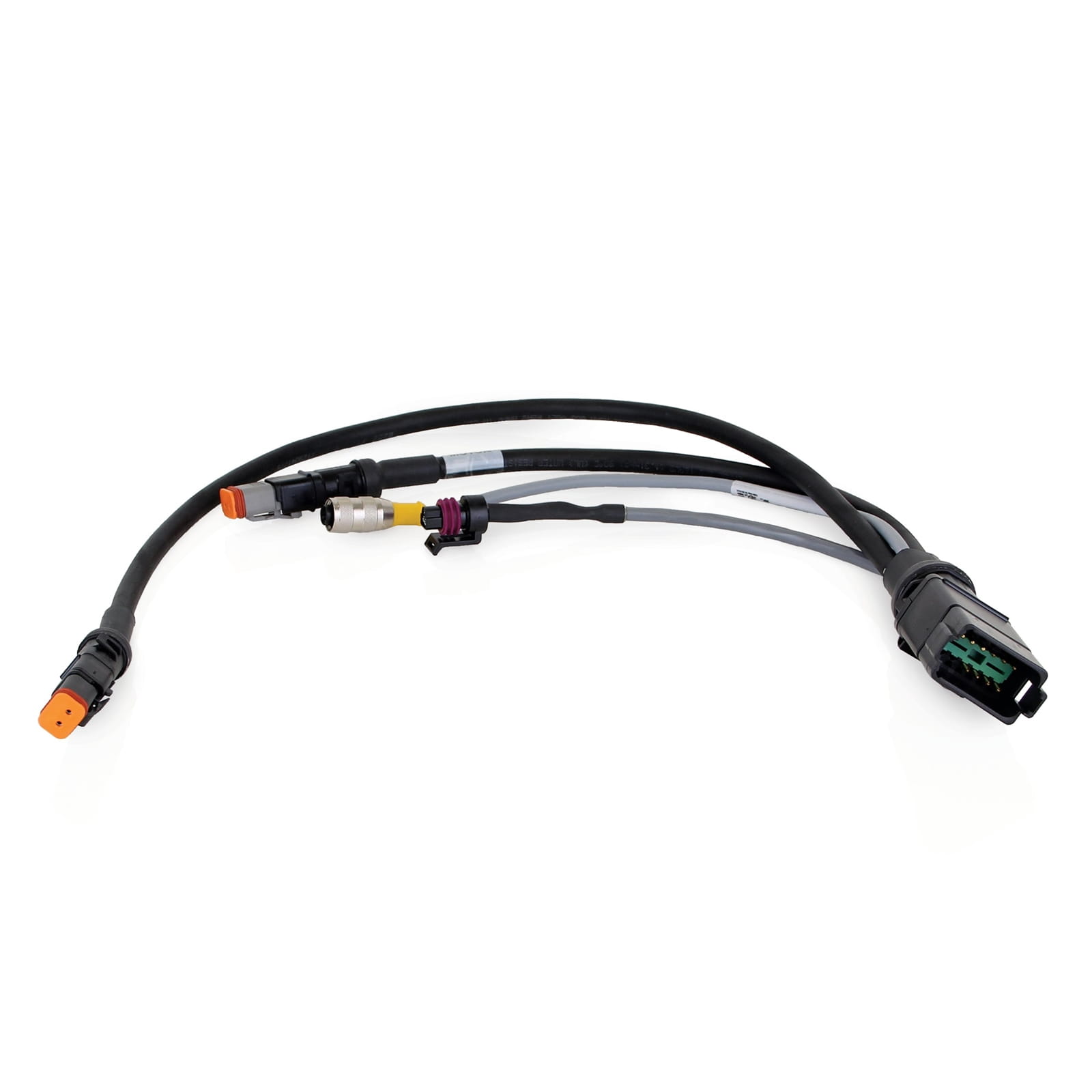

| Type de raccordement électrique: | Boîtier allemand DT04-12PB |
| Utilisation: | Machines dans les installations de production, véhicules tout-terrain |
| options de contrôle: | Commande électrique intégrée du moteur |
| technologie des composants: | Moteur électrique sans balais ; tube de pompe à chargement par godet |
| type d'énergie: | Électrique |
| type de moteur: | Sans balais, CC |
| À utiliser avec: | Huile ISO 100 jusqu'à graisse NLGI n° 2 |
Plus d'informations
- Numéro de produit : 1039145
- Fabricant: Graco
- EAN : 00755652976813
- Poids: 39.008 kg
Détails techniques
Spécifications opérationnelles
| Produit UPC | 7 55652976813 |
|---|---|
| Division | LED |
| Bloc de prix | 128 |
| Pays d'origine | États-Unis |
| Unité de mesure | EA |
| Hauteur | 0 CM |
| Longueur | 0 CM |
| Largeur | 0 CM |
| Volume | 0 M3 |
| Poids à l'expédition | 39,01 KG |
Caractéristiques
| Raccord de sortie du fluide | Fem elle |
|---|---|
| À utiliser avec | Huile ISO 100 jusqu'à graisse NLGI #2 |
| Tension d'entrée (V cc) | 2 4 |
| Cadence maximale en continu (CPM) | 64 |
| Cadence maximale (CPM) | 64 |
| Débit maximal (L/min) | 0,07 4 |
| Pression de sortie maximale du fluide (psi) | 3 5 00 |
| Ampérage maximal (A) | 10 |
| Indice NLGI maximal | 2 |
| Température maximale de fonctionnement (°C) | 65 |
| Température maximale de fonctionnement (°F) | 1 49 |
| Pression de service maximale (bar) | 2 41 |
| Pression de service maximale (kPa) | 2 4 132 |
| Pression de service maximale (psi) | 3 5 00 |
| Température minimale de fonctionnement (°C) | - 40 |
| Température minimale de fonctionnement (°F) | -40 |
| Puissance nominale (HP) | 0, 25 |
| Matériau du réservoir | Acier |
| Type de joint de gorge | Hythane 181 |
| Tension (V cc) | 2 4 |
| Technologie des composants | Moteur électrique sans balais ; tube de pompe à chargement par pelle |
| Options de commande | Contrôleur électrique intégré du moteur |
| Tension du capteur d'entrée (VDC) | 2 4 |
| Indice IP | IP 6 9K |
| Courant de transport de bas niveau (A) | 0, 02 |
| Indice de commutation à faible niveau (VDC) | 2 4 |
| Courant de commutation à faible niveau (A) | 0,2 |
| Indice cST maximal (cST) | Graisse NLGI #2 |
| Fréquence maximale (coups/min) | 64 |
| Débit maximal (ci/min) | 4, 5 |
| Tension maximale (V cc) | 30 |
| Tension minimale (V cc) | 18 |
| Nombre d'éléments de pompe | 1 |
| Profondeur totale (po) | 13, 9 |
| Profondeur totale (mm) | 353, 1 |
| Hauteur totale (po) | 50, 9 |
| Hauteur totale (mm) | 1 2 92 |
| Largeur totale (po) | 11, 5 |
| Largeur hors tout (mm) | 2 92 |
| Courant maximal de fonctionnement de la valve de purge (A) | 2 |
| Tension de sortie de la valve de purge (VDC) | 2 4 |
| Poids (kg) | 33, 1 |
| Pression de service maximale (MPa) | 24, 1 |
| Homologations | CE ; RCM |
| Type inférieur | P elle |
| Pression maximale de sortie du fluide en bar | 2 41 |
