Numéro du fabricant :
CD1213

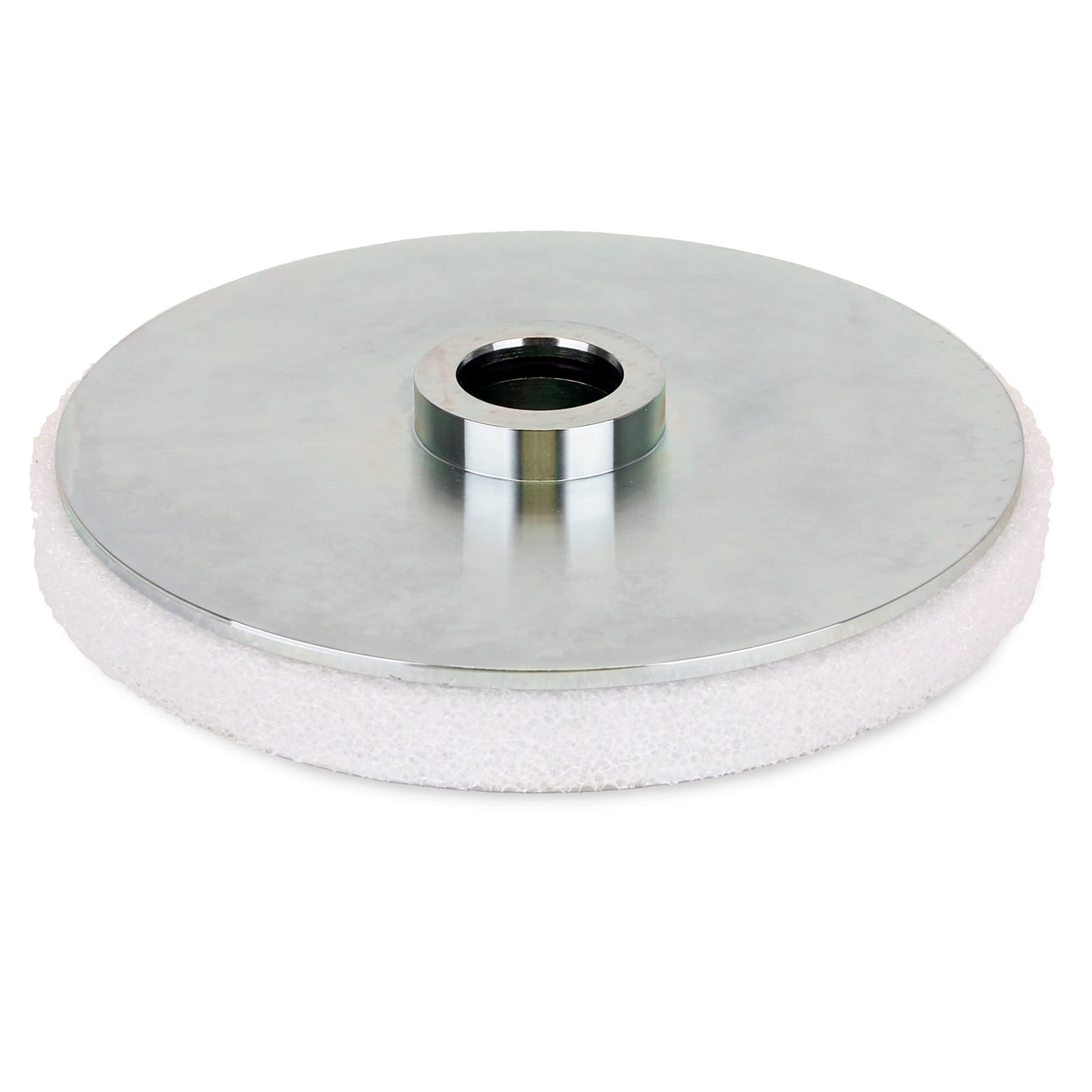

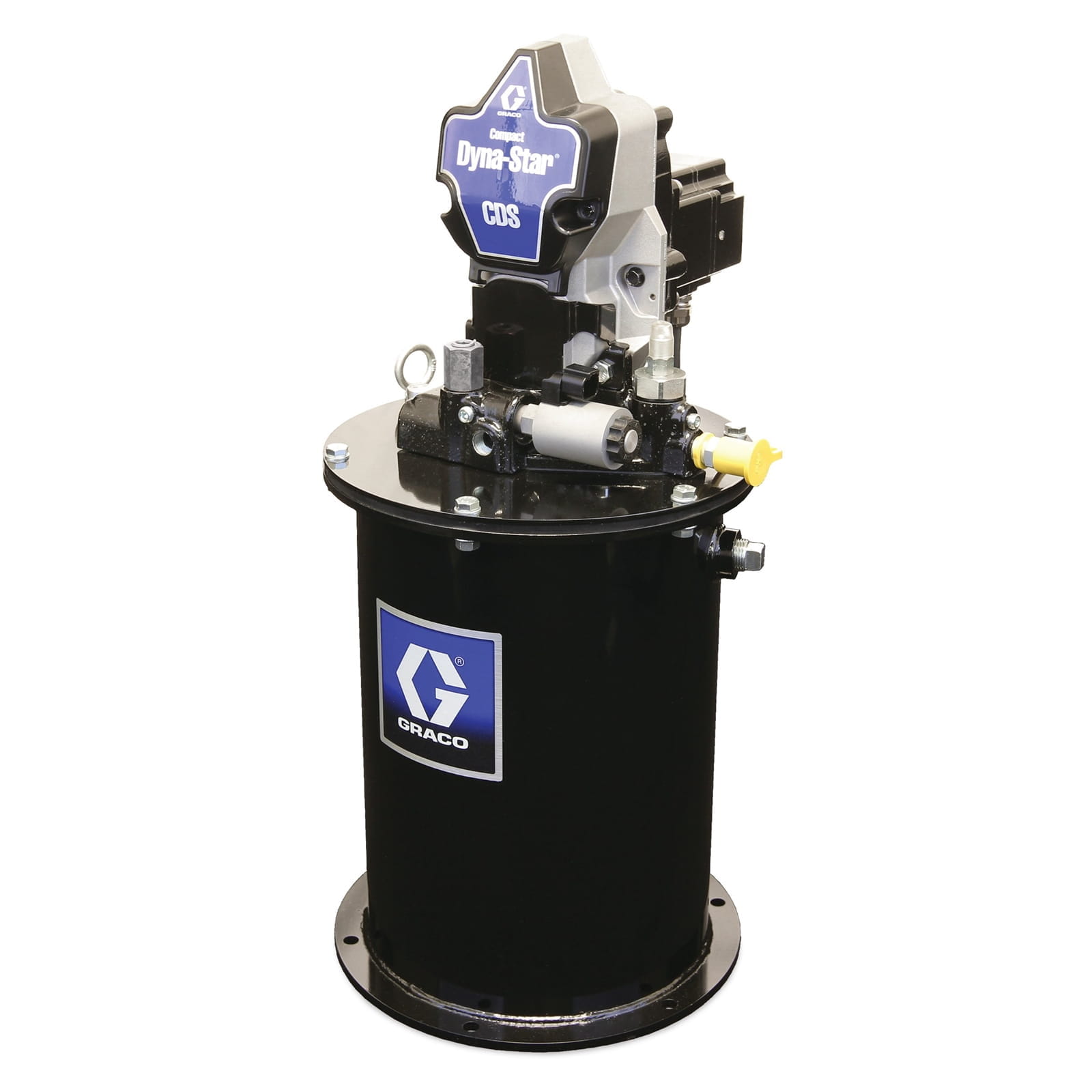

Compact Dyna-Star® 24 VDC Pompe de lubrification pour soupape de purge, réservoir de 12 l, plaque suiveuse, pressostat et contact de niveau bas, coupure du remplissage automatique
7 989,66 €*
% 8 877,40 €* (%prix%% économisé)Prêt à être expédié à 5–8 jours ouvrés
Aussi intéressant
Informations sur le produit
La solution de lubrification centralisée Compact Dyna-Star (CDS) de Graco offre un débit élevé, une durabilité robuste et une commande innovante avec un encombrement réduit afin d'augmenter la disponibilité des machines de terrassement modernes les plus exigeantes et des utilisateurs dans les environnements les plus difficiles.
- Performances compactes : s'intègre facilement dans les applications où l'espace est limité ; suffisamment puissant pour respecter les intervalles de lubrification exigeants.
- Transmission intelligente : 24 VCC, un moteur sans balais et un entraînement par engrenages sans entretien garantissent une lubrification en temps voulu, même à -40 °C.
- Robustesse exceptionnelle : la construction métallique garantit un fonctionnement fiable même dans les environnements de travail les plus extrêmes.
- Coupure intégrée du remplissage automatique : cette option permet à une seule personne de faire l'appoint depuis le sol, lorsque la machine est à l'arrêt, sans avoir à grimper ni à se soucier des déversements de liquide.
| Cadence maximale (DH/min): | 64 |
|---|---|
| Charge électrique (A), niveau bas: | 0,02 |
| Courant de commutation (A), niveau bas: | 0,2 |
| Degré NLGI maximal: | 2 |
| Degré cST maximal (cST): | Graisse NLGI #2 |
| Débit maximal (l/min): | 0,074 |
| Hauteur totale (mm): | 990 |
| Homologations: | CE;RCM |
| Intensité maximale du courant d'entrée (A): | 10 |
| Largeur totale (mm): | 292 |
| Matériau: | Acier au carbone allié |
| Matériau compatible: | Graisse |
| Matériau du réservoir: | Acier |
| Matériau humidifié: | Acier, Buna-N, acétal, Lubrithan, polyuréthane, laiton, polyéthylène |
| Mesure IP: | IP69K |
| Nombre d'éléments de pompage: | 1 |
| Nombre maximal de doubles courses (courses/min): | 64 |
| Nombre maximal de doubles courses continues (DH/min): | 64 |
| Poids (kg): | 29,9 |
| Pression de service admissible (bar): | 241 |
| Pression initiale admissible du matériau (bar): | 241 |
| Pression maximale de service (MPa): | 24.1 |
| Pression maximale de service (kPa): | 24132 |
| Pression maximale de service (psi): | 3500 |
| Pression maximale de transport du matériau (psi): | 3500 |
| Profondeur totale (mm): | 353,1 |
| Puissance de commutation à niveau bas (VDC): | 24 |
| Sexe du filetage de sortie du matériau: | filetage interne |
| Soupape de décharge, courant maximal (A): | 2 |
| Soupape de décharge, tension de sortie (VDC): | 24 |
| Système de dosage compatible: | Système multiligne |
| Taille de l'ouverture de sortie du matériau (pouces): | 3/8 NPT et/ou 1/4 NPT |
| Taille du réservoir (L): | 12 |
| Température maximale de fonctionnement (°C): | 65 |
| Température minimale de fonctionnement (°C): | -40 |
| Tension (V cc): | 24 |
| Tension d'entrée (V cc): | 24 |
| Tension d'entrée du capteur (VDC): | 24 |
| Tension maximale (V cc): | 30 |
| Tension minimale (V cc): | 18 |
| Type: | Pompe à piston électrique compacte |
| Type de filetage de sortie du matériau: | Filetage de tube conique (NPT) |
| Type de joint d'étanchéité: | Hythan 181 |
| Type de pompe inférieure: | pelle |
| Type de raccordement électrique: | Boîtier allemand DT04-12PB |
| Utilisation: | Machines dans les installations de production, véhicules tout-terrain |
| options de contrôle: | Commande électrique intégrée du moteur |
| technologie des composants: | Moteur électrique sans balais ; tube de pompe à chargement par godet |
| type d'énergie: | Électrique |
| type de moteur: | Sans balais, CC |
| À utiliser avec: | Huile ISO 100 jusqu'à graisse NLGI n° 2 |
Plus d'informations
- Numéro de produit : 1032310
- Fabricant: Graco
- EAN : 00755652976691
- Poids: 34.019 kg
- Longueur: 910 mm
- Largeur: 400 mm
- Hauteur: 430 mm
Détails techniques
Spécifications opérationnelles
| Produit UPC | 7 5 5652976691 |
|---|---|
| Division | LED |
| Bloc de prix | 128 |
| Pays d'origine | États-Unis |
| Unité de mesure | EA |
| Hauteur | 43 CM |
| Longueur | 91 CM |
| Largeur | 40 cm |
| Volume | 0 , 157 m³ |
| Poids à l'expédition | 34,02 kg |
Caractéristiques
| Type de filetage de sortie du fluide | Fem elle |
|---|---|
| À utiliser avec | Huile ISO 100 jusqu'à graisse NLGI #2 |
| Tension d'entrée (V cc) | 2 4 |
| Cadence maximale en continu (CPM) | 64 |
| Cadence maximale (CPM) | 64 |
| Débit maximal (L/min) | 0, 074 |
| Pression de sortie maximale du fluide (psi) | 3 5 00 |
| Ampérage maximal (A) | 10 |
| Indice NLGI maximal | 2 |
| Température maximale de fonctionnement (°C) | 65 |
| Température maximale de fonctionnement (°F) | 1 49 |
| Pression de service maximale (bar) | 2 41 |
| Pression de service maximale (kPa) | 2 4 132 |
| Pression de service maximale (psi) | 3 5 00 |
| Température minimale de fonctionnement (°C) | -40 |
| Température minimale de fonctionnement (°F) | -40 |
| Puissance nominale (HP) | 0, 25 |
| Matériau du réservoir | Acier |
| Type de joint de gorge | Hythane 181 |
| Tension (V cc) | 2 4 |
| Technologie des composants | Moteur électrique sans balais ; tube de pompe à chargement par pelle |
| Options de commande | Contrôleur électrique intégré du moteur |
| Tension du capteur d'entrée (VDC) | 2 4 |
| Indice IP | IP 6 9K |
| Courant de transport de bas niveau (A) | 0, 02 |
| Indice de commutation à faible niveau (VDC) | 2 4 |
| Courant de commutation faible (A) | 0,2 |
| Indice cST maximal (cST) | Graisse NLGI #2 |
| Fréquence maximale (coups/min) | 64 |
| Débit maximal (ci/min) | 4, 5 |
| Tension maximale (V cc) | 30 |
| Tension minimale (V cc) | 18 |
| Nombre d'éléments de pompe | 1 |
| Profondeur totale (po) | 13, 9 |
| Profondeur totale (mm) | 353, 1 |
| Hauteur totale (po) | 39 |
| Hauteur totale (mm) | 990 |
| Largeur totale (po) | 11, 5 |
| Largeur hors tout (mm) | 2 92 |
| Courant maximal de fonctionnement de la valve de ventilation (A) | 2 |
| Tension de sortie de la valve de purge (VDC) | 2 4 |
| Poids (kg) | 29, 9 |
| Pression de service maximale (MPa) | 24, 1 |
| Homologations | CE ; RCM |
| Type inférieur | P elle |
| Pression maximale de sortie du fluide en bar | 2 41 |
