Numéro du fabricant :
PF3420

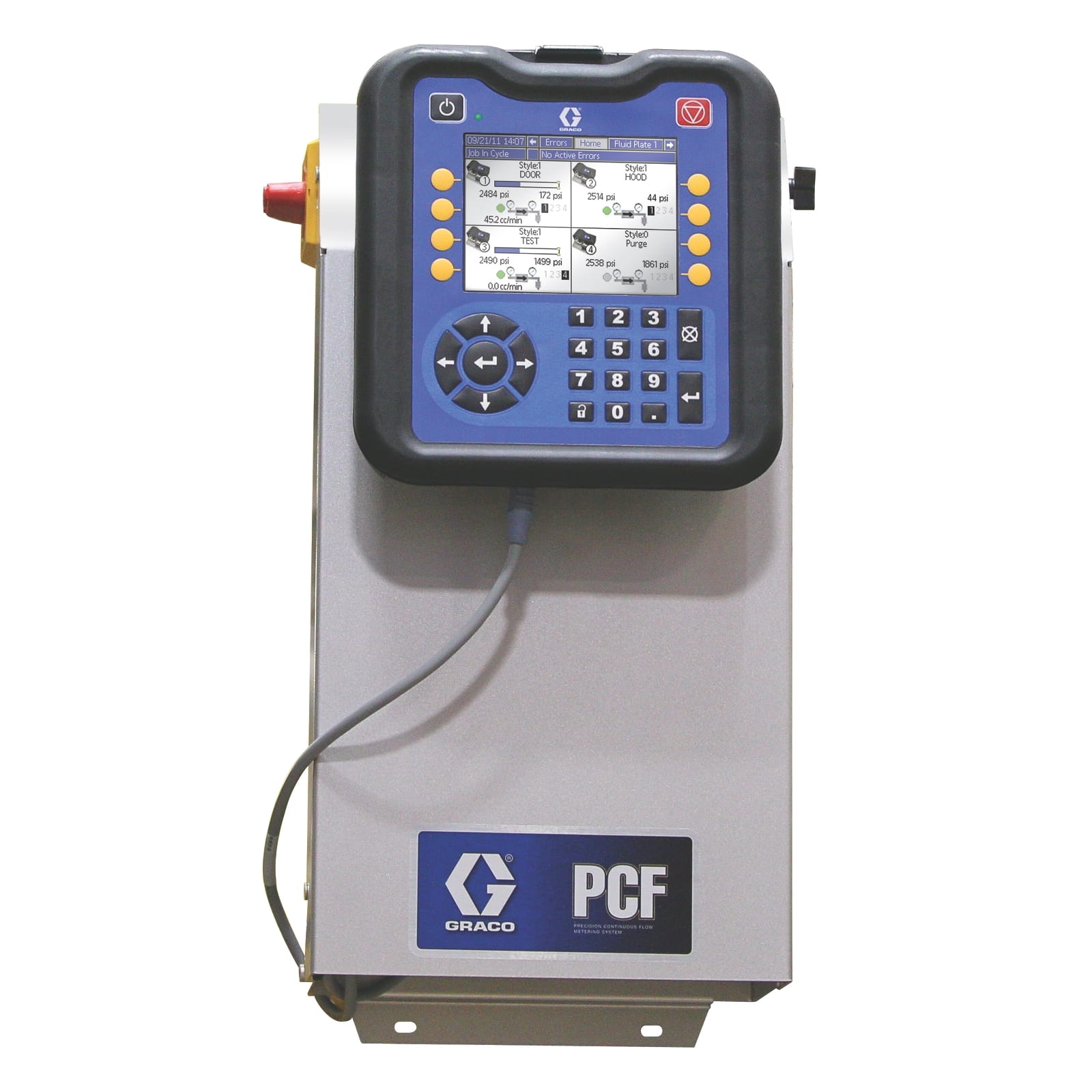

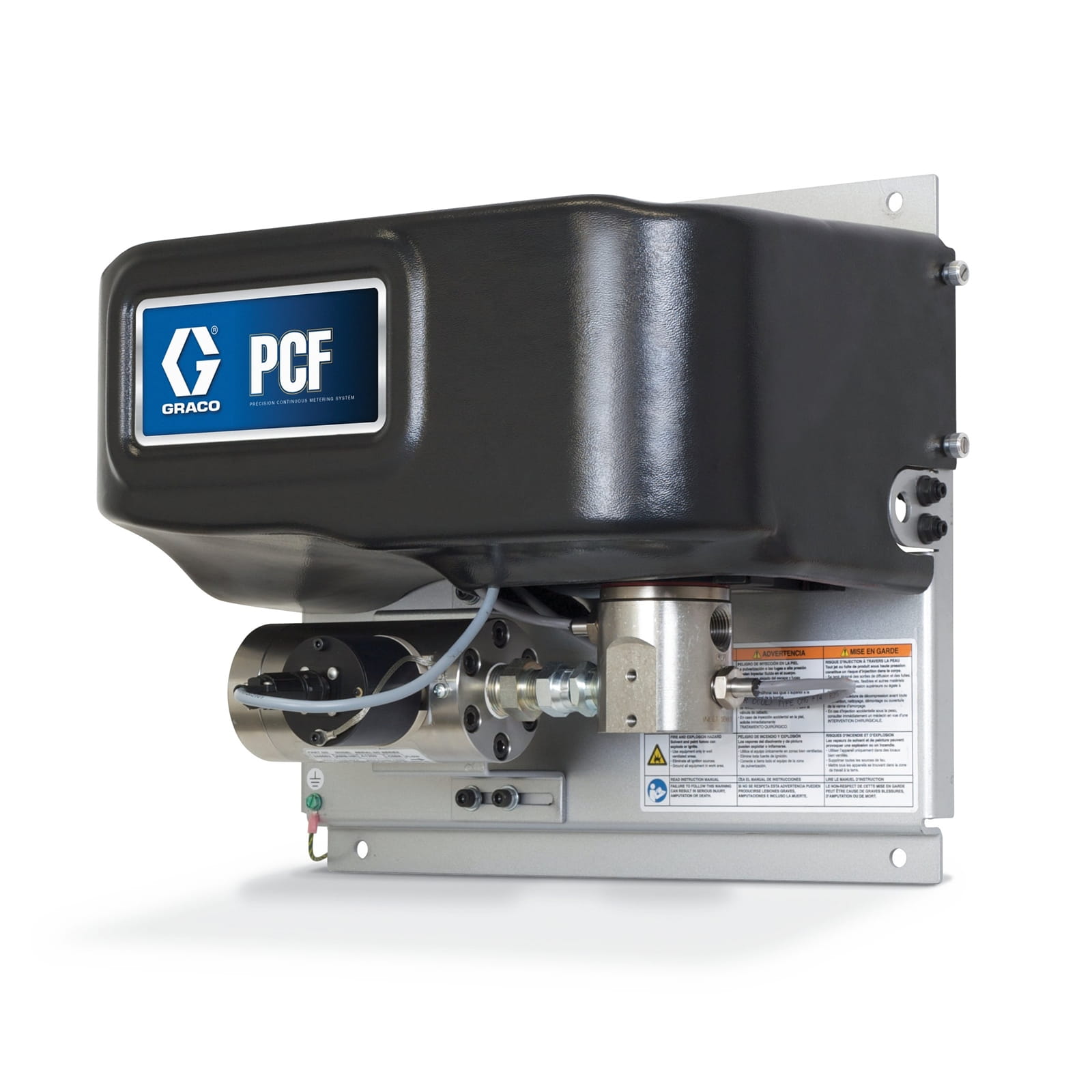

100-240 VCA Système PCF type 256 avec régulateur de mastic, compteur volumétrique haute résolution et interface utilisateur Ethernet/IP
27 887,06 €*
% 32 808,30 €* (%prix%% économisé)Prêt à être expédié à 5–8 jours ouvrés
Aussi intéressant
Informations sur le produit
Réduit le gaspillage de produit grâce à un contrôle supérieur du débit Utilisé avec un système d'alimentation en produit et une plate-forme robotisée, le système de dosage Graco PCF garantit un débit précis et constant. La technologie en boucle fermée permet un réglage en temps réel en fonction des variations de température, de viscosité, de débit ou de vitesse du robot, garantissant ainsi une distribution ultra-précise et homogène pour votre activité.
Traite une large gamme de matériaux, y compris les matériaux à température ambiante, les matériaux thermofusibles et à chaud jusqu'à 204 °C (400 °F) et les matériaux à viscosité faible à élevée, avec un volume illimité.
La nouvelle génération de dosage de précision
- La boucle de régulation « en temps réel » fermée garantit un dosage précis et continu, améliore la qualité des pièces et réduit les déchets de matériau.
- L'interface utilisateur intuitive simplifie la configuration et réduit le temps de formation.
- Interface USB intégrée pour un téléchargement facile des données, permettant une analyse plus approfondie des données de processus
- Plusieurs fonctions de pistolet pour une productivité accrue - permet de programmer jusqu'à quatre pistolets
- Conception modulaire compacte : facile à installer, à intégrer et à entretenir
- Faibles coûts d'exploitation - moins de pièces d'usure par rapport aux doseurs à coup
| Comprend: | Contrôleur, débitmètre, jeton de clé FCM |
|---|---|
| Dimensions de la sortie du matériau (cm): | 172 811 023 622 047 |
| Débit maximal (cm³/min): | 7500 |
| Débit maximal (l/min): | 7,5 |
| Débit minimal (cm³/min): | 25 |
| Débit minimal (l/min): | 25 |
| Environnement/Thermofusible/Thermofusible: | Température ambiante;Matériaux thermofusibles;Matériaux thermofusibles |
| Fréquence (Hz): | 50/60 |
| Hauteur totale (cm): | 55,9 |
| Hauteur totale (mm): | 559 |
| Largeur totale (cm): | 26,7 |
| Largeur totale (mm): | 267 |
| Matériau compatible: | Mastics, adhésifs |
| Matériau humidifié: | Fluoroélastomère, PTFE, acier inoxydable, acier, carbure de tungstène |
| Nombre de styles pour plaque de matériau: | 256 |
| Pression d'admission d'air maximale (MPa): | 0,83 |
| Pression d'air maximale admissible (psi): | 120 |
| Pression d'alimentation maximale (bar): | 8.27 |
| Pression d'alimentation maximale (kPa): | 827 |
| Pression de service admissible (bar): | 345 |
| Pression de service admissible (psi): | 5000 |
| Pression maximale de service (MPa): | 35 |
| Pression maximale de service (kPa): | 34500 |
| Pression maximale de service (psi): | 5000 |
| Pression maximale de service du matériau (MPa): | 35 |
| Pression maximale de service du matériau (bar): | 345 |
| Sexe du filetage d'entrée d'air: | filetage interne |
| Sexe du filetage d'entrée du matériau: | filetage interne |
| Sexe du filetage de sortie du matériau: | filetage interne |
| Taille de l'entrée d'air (pouces): | 1/4 |
| Taille de l'ouverture d'entrée du matériau (pouces): | 3/4 |
| Taille de l'ouverture de sortie du matériau (pouces): | 3/4 |
| Taille de la sortie d'air (pouces): | 5/32 |
| Taille de sortie du matériau (mm): | 17 281 102 362 205 |
| Température ambiante maximale (°C): | 49 |
| Température ambiante minimale (°C): | 4 |
| Température maximale de fonctionnement (°C): | 49 |
| Température maximale du matériau (°C): | 49 |
| Tension minimale (V ac): | 100 |
| Type: | Compteur de volume |
| Type d'applicateur: | Automatiquement |
| Type de composant: | À un composant |
| Type de filetage d'entrée d'air: | TNP |
| Type de filetage d'entrée du matériau: | TNP |
| Type de filetage de sortie du matériau: | TNP |
| Type de mesure: | Haute résolution |
| Type de régulateur: | mastic |
| Type de régulation du débit: | Détermination, impôts |
| Utilisation: | Collage, étanchéification, scellement, moulage, encapsulation, injection, dosage, régulation |
| Viscosité maximale du produit (cP): | 1000000 |
| Viscosité minimale du matériau (cP): | 10000 |
| activation par pistolet: | Automatique |
| modèle: | PCF |
| passerelle: | Interface utilisateur EtherNet/IP |
| tension d'alimentation: | Électrique |
| type d'énergie: | Électrique |
Plus d'informations
- Numéro de produit : 1031559
- Fabricant: Graco
- EAN : 00633955466258
- Poids: 59.796 kg
- Longueur: 850 mm
- Largeur: 750 mm
- Hauteur: 490 mm
Détails techniques
Spécifications opérationnelles
| Produit UPC | 6 3 3955466258 |
|---|---|
| Division | IPD |
| Bloc de prix | 009 |
| Pays d'origine | États-Unis |
| Unité de mesure | EA |
| Hauteur | 49 CM |
| Longueur | 85 CM |
| Largeur | 75 cm |
| Volume | 0 , 312 m³ |
| Poids à l'expédition | 59,8 kg |
| Code HTS (UE) | 9032890090 |
| Code HTS (GB) | 9032890090 |
Caractéristiques techniques
| Taille de l'entrée d'air (en pouces) | 1/4 |
|---|---|
| Type de filetage de l'entrée d'air | Fem elle |
| Taille de la sortie d'air (po) | 5/32 |
| Ambiant/chaud/chaud | Amb iante |
| Ampérage (A) | 1, 4 |
| Type de composant | Composant unique |
| Taille de l'entrée de fluide (po) | 3/4 |
| Type de filetage de l'entrée de fluide | Fem elle |
| Taille de la sortie de fluide (cm) | 17281. 1023622047 |
| Taille de la sortie du fluide (mm) | 1728. 1102362205 |
| Type de filetage de la sortie de fluide | Fem elle |
| Fréquence (Hz) | 50/60 |
| Comprend | Régulateur, débitmètre, clé FCM |
| Pression d'entrée d'air maximale (bar) | 8, 27 |
| Pression d'entrée d'air maximale (kPa) | 827 |
| Pression d'entrée d'air maximale (psi) | 120 |
| Débit maximal (cc/min) | 7500 |
| Débit maximal (L/min) | 7, 5 |
| Température maximale du fluide (°C) | 4 9 |
| Température maximale du fluide (°F) | 120 |
| Viscosité maximale du fluide (cP) | 1000000 |
| Température maximale de fonctionnement (°C) | 4 9 |
| Température maximale de fonctionnement (°F) | 120 |
| Pression de service maximale (bar) | 3 45 |
| Pression de service maximale (kPa) | 3 4 500 |
| Pression de service maximale (MPa) | 35 |
| Pression de service maximale (psi) | 5 0 00 |
| Débit minimal (cc/min) | 25 |
| Débit minimal (GPM) | 0, 007 |
| Débit minimal (L/min) | 0, 025 |
| Viscosité minimale du fluide (cP) | 1 0 000 |
| Profondeur totale (en pouces) | 16 |
| Hauteur totale (cm) | 55, 9 |
| Hauteur totale (en pouces) | 2 2 |
| Hauteur totale (mm) | 559 |
| Largeur totale (cm) | 26, 7 |
| Largeur hors tout (pouces) | 10, 5 |
| Largeur totale (mm) | 267 |
| Température ambiante minimale (°F) | 40 |
| Température ambiante maximale (°F) | 120 |
| Pression de service maximale du fluide (bar) | 3 45 |
| Pression de service maximale du fluide (MPa) | 35 |
| Pression d'entrée d'air maximale (MPa) | 0, 83 |
| Type de régulateur | M astic |
| nombre_de_styles_pour_plaque_fluide | 2 56 |
| Tension minimale (V ac) | 100 |
| Température ambiante maximale (°C) | 4 9 |
| Température ambiante minimale (°C) | 4 |
| Modèle | PCF |
