Régler correctement le Graco Finex 24J599 : Pistolet HVLP à godet latéral pour des résultats nets en zones exigües
Le Graco Finex 24J599 est un pistolet de pulvérisation pneumatique HVLP avec alimentation par gravité latérale et une aiguille/buse de 1,2 mm. C'est précisément dans les coins, les arêtes, les petites pièces et les zones difficiles d'accès que la solution du godet rotatif révèle toute son efficacité. Dans ce guide pratique, vous trouverez un flux de travail compact, des valeurs de référence pour le réglage de base, les erreurs types et des mesures concrètes pour un processus de peinture stable.

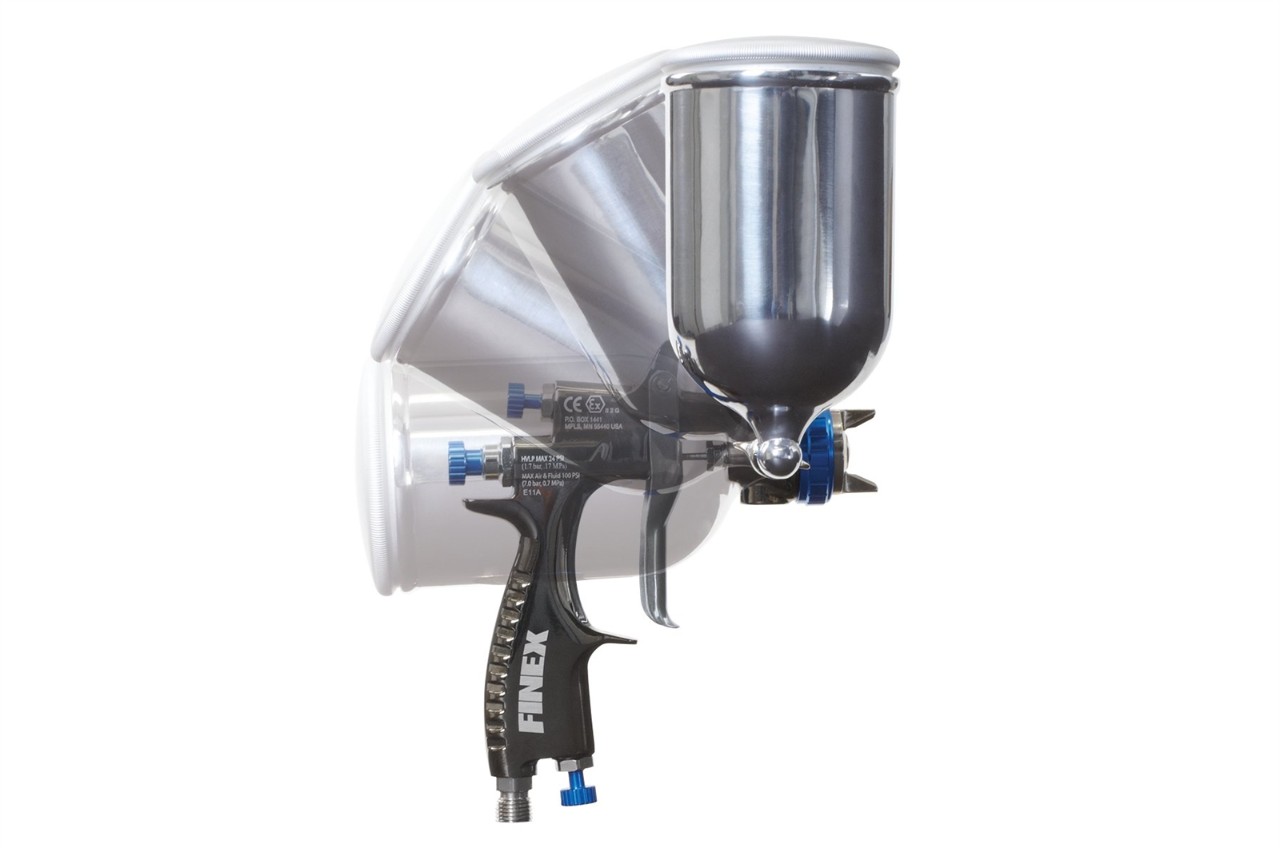

_(1).jpeg?ts=1774542204)
Pourquoi le Finex 24J599 est intéressant en pratique
Le 24J599 combine l'atomisation HVLP avec un godet rotatif monté latéralement. Cela permet de guider le pistolet dans des zones de travail exiguës bien mieux qu'avec des pistolets à godet standard classiques. Pour les utilisateurs en atelier, en peinture de série ou en peinture de réparation, c'est particulièrement intéressant lorsque les petites pièces, les angles intérieurs ou les angles de pulvérisation défavorables sont fréquents.
De plus, la version 1,2 mm fait partie des configurations les plus fines de la gamme Side-Cup HVLP. Cela la rend particulièrement attrayante pour un débit de produit contrôlé et des travaux de revêtement précis, à condition que la viscosité du produit et l'alimentation en air soient parfaitement adaptées au processus.
Aperçu du produit : Variantes, utilisations, avantages
| Variante | Numéro d'article | Taille de buse | Utilisation typique | Avantage pratique |
|---|---|---|---|---|
| Finex Side Cup HVLP | 24J599 | 1,2 mm / 0,047" | Revêtements fins, petites pièces, arêtes, coins | Débit de produit plus précis, bon contrôle en zones exigües |
| Finex Side Cup HVLP | 24J600 | 1,4 mm / 0,055" | Débit de produit plus élevé, applications polyvalentes plus robustes | Plus de réserve pour les produits épais |
| Conception Side Cup | Avec godet en aluminium | Taille godet 400 cc | Travaux avec angles de pulvérisation changeants | Godet rotatif pour une meilleure accessibilité |
Réglages de base recommandés du Graco Finex 24J599
Les valeurs suivantes sont des valeurs indicatives dérivées de la logique du manuel et des données produit. Elles doivent être ajustées en pratique selon le produit, la température, la viscosité, la géométrie de l'objet et la finition souhaitée.
| Paramètre | Valeur indicative | Remarque |
|---|---|---|
| Distance à la surface | env. 150–200 mm | Maintenir le pistolet le plus perpendiculairement possible |
| Chevauchement | env. 50 % | Effectuer des passes régulières et fluides |
| Régulateur de produit | Ouvrir jusqu'à ce qu'aucune résistance de gâchette ne soit sentie, puis env. 1/2 tour de plus | Base pour un débit de produit maximal selon manuel |
| Largeur du jet | Démarrer à mi-réglage | Resserrer progressivement si le jet est trop large |
| Pression d'air HVLP | Démarrer bas, augmenter par paliers de 5 psi | Respecter max. 29 psi à l'entrée d'air |
| Vitesse de main | Plutôt lente par rapport aux pistolets conventionnels | Typique du HVLP pour obtenir une couvrance sans coulure |
Workflow pro en 6 étapes
- Préparer l'alimentation en air : Ne brancher que de l'air propre, sec et filtré. Intégrer un régulateur de pression et une vanne d'arrêt.
- Monter le pistolet et le godet : Visser le Side-Cup, régler l'angle du godet selon la position de la pièce et rincer avec un solvant adapté avant la première utilisation.
- Établir la configuration de base : Mettre le régulateur de produit en position de base, tourner le chapeau d'air selon la direction souhaitée et régler le jet à mi-largeur.
- Effectuer un test : Vérifier sur une tôle d'essai à env. 150-200 mm si le jet et l'atomisation sont propres.
- Ajuster finement : Augmenter la pression par petits paliers et ajuster la largeur. Si le débit ne convient pas, jouer sur la buse ou la préparation du produit plutôt que sur le serrage.
- Appliquer et nettoyer : Travailler par passes régulières avec 50 % de chevauchement ; rincer et nettoyer immédiatement avant changement de teinte ou arrêt.
Dépannage : 4 problèmes types et mesures adaptées
1. Jet asymétrique ou irrégulier
- Nettoyer les perçages du chapeau d'air et vérifier l'absence d'obstruction.
- Serrer le chapeau ou le tourner de 180° pour identifier si le défaut vient du chapeau ou de la buse.
- Remplacer le chapeau ou la buse si le nettoyage n'apporte aucune amélioration.
2. Le pistolet crachote ou aspire de l'air dans le produit
- Vérifier le niveau du godet et ne pas attendre qu'il soit vide.
- Huiler légèrement le presse-étoupe de l'aiguille et régler correctement le siège.
- Resserrer la buse et retirer le produit séché sur la partie frontale.
3. La surface est trop rugueuse ou trop sèche
- Corriger la distance de travail (env. 150-200 mm).
- Réduire la pression d'air si l'atomisation est trop agressive.
- Adopter un mouvement de main plus fluide et régulier.
4. Peau d'orange ou structure trop grossière
- Ne pas s'approcher trop près de la surface.
- Vérifier la préparation du produit : respecter la viscosité et la température préconisées.
- Si le débit reste insuffisant, envisager la variante 1,4 mm comme alternative.
Maintenance : 5 points qui font la différence
- Toujours rincer avec un solvant compatible avant changement de teinte, fin de travail, stockage ou réparation.
- Vérifier quotidiennement les conduits d'air et de produit et garder les filtres propres.
- Nettoyer le chapeau d'air et la buse uniquement avec des outils doux, jamais de brosse métallique.
- Ne pas immerger totalement le pistolet dans le solvant ; tremper seulement la partie frontale si besoin.
- Lubrifier régulièrement l'aiguille et les joints ou les remplacer en cas d'usure.
FAQ sur le Graco Finex 24J599
Le 24J599 est-il plutôt pour des produits fins ou épais ?
Avec 1,2 mm, il est plutôt destiné à des applications fines et contrôlées. La réussite dépend toutefois de la viscosité, de la température et de l'alimentation en air.
Quel avantage a le godet latéral par rapport à un pistolet gravité standard ?
Le Side Cup rotatif facilite le travail dans les angles et zones exiguës. La tenue du pistolet est souvent plus flexible qu'avec un godet supérieur classique.
Quelle pression d'air utiliser pour démarrer ?
Il est conseillé de démarrer avec une valeur basse et d'augmenter par paliers de 5 psi jusqu'à obtenir un jet net. Respectez la limite de 29 psi à l'entrée d'air.
À quelle distance de la surface faut-il tenir le pistolet ?
La valeur indicative est d'environ 150 à 200 mm. L'important est de rester perpendiculaire à la surface.
Quand passer à la version 1,4 mm ?
Si un produit demande plus de débit malgré une bonne préparation ou s'il s'applique trop difficilement avec la buse 1,2 mm.
Conclusion
Le Graco Finex 24J599 est une solution HVLP pratique pour obtenir des résultats nets sur de petites surfaces et zones difficiles. Le godet latéral rotatif apporte un vrai confort d'utilisation, tandis que la buse 1,2 mm assure un débit précis. Un air propre, de bons réglages et un nettoyage rigoureux sont les clés du succès.
