Nożyce do siatki nacięć Elcometer 1542: Jak uzyskać powtarzalne wyniki przyczepności (ISO/ASTM)
Z tego przewodnika dowiesz się, jak prawidłowo przeprowadzić test siatki nacięć za pomocą Elcometer 1542 – w tym jak dobrać ostrze do grubości powłoki, poznasz przydatne wartości referencyjne, profesjonalny proces pracy oraz szybkie rozwiązywanie problemów. (Uwaga: Prosimy zawsze weryfikować szczegóły normatywne z aktualną wersją ISO/ASTM).
Do czego służy Elcometer 1542?
Elcometer 1542 jest przeznaczony do pomiaru przyczepności metodą siatki nacięć na płaskich powierzchniach i panelach testowych – w zależności od ostrza dla powłok o grubości do 250 µm. Praktyczne rozwiązanie: Urządzenie wykorzystuje ostrze (bęben tnący/koło tnące) z wieloma krawędziami tnącymi, które mogą być używane kolejno po sobie.
Przegląd produktu: Warianty, obszary zastosowań, zalety
| Wariant | Typ ostrza | Typowy zakres grubości* | Zawartość / Korzyści |
|---|---|---|---|
| Zestaw Podstawowy (np. 6 × 1 mm) | 6 × 1 mm | 0–60 µm* | Urządzenie + sprawdzian nastawczy + klucz imbusowy + walizka + instrukcja. W zestawie 6x1 mm: bęben tnący z wieloma krawędziami i uchwyt z rolką dociskową. |
| Zestaw Podstawowy (6 × 2 mm) | 6 × 2 mm | 50–125 µm* | Tak jak zestaw podstawowy, dla większych zakresów grubości. |
| Zestaw Podstawowy (6 × 3 mm) | 6 × 3 mm | 121–250 µm* | Tak jak zestaw podstawowy, dla grubych powłok. |

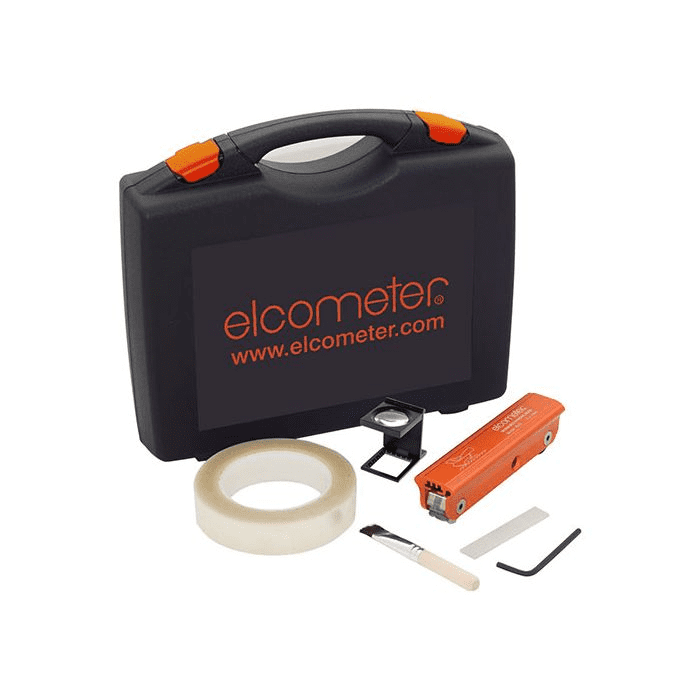

| Zestaw Pełny (Taśma ISO lub ASTM) | 6 × 1 / 2 / 3 mm | zależnie od ostrza* | Zestaw podstawowy plus szczoteczka, lupa (x8) oraz taśma samoprzylepna ISO lub ASTM. |
*Wartości orientacyjne na podstawie danych producenta – prosimy zawsze porównywać z normą/planem badań i rzeczywistą grubością warstwy.
Przed właściwym testem naciągnij i wyrzuć dwa pełne obroty taśmy klejącej. Następnie odetnij kawałek o długości ok. 75 mm, wygładź go na naciętej siatce i mocno przetrzyj (opuszkiem palca/paznokciem), aby taśma dobrze przylegała. Usuń taśmę zgodnie z normą: dla ISO/JIS zaleca się płynne oderwanie w ciągu kilku minut pod płaskim kątem; dla ASTM bardzo szybko pod kątem zbliżonym do 180°. (Norma/plan badań mają pierwszeństwo).
CTA: Zestawy Elcometer 1542 w Beschicht.com
Jeśli chcesz być od razu gotowy do pracy (wraz z odpowiednimi akcesoriami), wybierz zestaw pasujący do Twojej grubości powłoki i wymagań normatywnych.
Uwaga: Certyfikat kalibracji jest dostępny opcjonalnie – wybierz go zgodnie ze swoimi wymaganiami jakościowymi.
Zalecane ustawienia podstawowe (Na podstawie danych producenta – wartości orientacyjne)
- Wybór ostrza zależnie od grubości: 6×1 mm dla powłok cienkich (ref. 0–60 µm), 6×2 mm dla średnich (50–125 µm), 6×3 mm dla powłok grubych (121–250 µm).
- Pozycja rolki prowadzącej: Pozycja 1 jako standard dla dużych powierzchni; dla paneli testowych lub małych powierzchni można ją przestawić na Pozycję 2 (za pomocą dołączonego klucza imbusowego).
- Docisk przy cięciu: Taki docisk, aby powłoka została przecięta aż do powierzchni podłoża (nie ciąć "do połowy"). Na drewnie lub podobnych materiałach kąt cięcia względem usłojenia może być istotny.
- Ocena: Zapewnij dobre oświetlenie; jeśli tak uzgodniono, użyj lupy dla lepszej obserwacji.
Powyższe punkty mają charakter orientacyjny. Wiążąca jest Twoja norma, plan badań oraz rzeczywista kombinacja powłoki i podłoża.
Profesjonalny proces pracy: Siatka nacięć w 6 krokach (ISO/JIS lub ASTM)
- Przygotowanie: Wybierz i zamontuj odpowiedni typ bębna tnącego. Ustaw rolkę prowadzącą zależnie od wielkości powierzchni.
- Ustawienie kąta cięcia: Użyj sprawdzianu nastawczego, aby krawędź tnąca przylegała prostopadle do powierzchni.
- Pierwsza seria nacięć: Wykonaj równoległe nacięcia płynnym ruchem – z dociskiem wystarczającym do przebicia się do podłoża.
- Tworzenie siatki: Wykonaj drugą serię nacięć pod określonym kątem do pierwszej, tworząc równomierną siatkę.
- Czyszczenie + Taśma: Przetrzyj nacięcia lekko szczoteczką po przekątnej, nałóż taśmę zgodnie z normą, mocno dociśnij i usuń zgodnie z instrukcją.
- Ocena i dokumentacja: Oceń wynik przy dobrym oświetleniu (opcjonalnie z lupą) i porównaj z odpowiednią klasyfikacją ISO/ASTM. Dla celów dokumentacji taśmę można nakleić na przezroczystą folię.
Rozwiązywanie problemów: 4 typowe problemy (i rozwiązania)
- Zmień krawędź tnącą na kolejną (obróć bęben) lub wymień ostrze.
- Ustaw prawidłowy kąt cięcia sprawdzianem; prowadź ostrze płynnie bez szarpnięć.
- Zwiększ docisk, aż powłoka będzie na pewno przecięta do podłoża.
- Dostosuj typ ostrza do grubości powłoki (np. odstęp 1/2/3 mm).
- Odetnij odpowiednią długość taśmy, mocno dociśnij i usuń zgodnie z normą (kąt/czas).
- Przed testem odwiń i wyrzuć pierwsze zwoje, aby siła klejenia była stabilna.
- Ujednolicij pozycję rolki (Poz. 1/2) oraz sposób prowadzenia cięcia (długość, docisk, prędkość).
- Oceny dokonuj zawsze przy tym samym oświetleniu i – jeśli tak ustalono – z lupą; zawsze porównuj z właściwą tabelą ISO/ASTM.
Konserwacja (5 punktów)
- Zmiana krawędzi tnącej: W razie zużycia obróć bęben na kolejną krawędź (dostępnych kilka na jedno ostrze).
- Kontrola rolki prowadzącej: Regularnie sprawdzaj śrubę/pozycję – zwłaszcza po częstych zmianach między Poz. 1 a 2.
- Przechowywanie: Wyczyść po teście i przechowuj w walizce transportowej.
- Akcesoria pod ręką: Trzymaj taśmę (ISO/ASTM), szczoteczkę i lupę w gotowości – zamawiaj materiały eksploatacyjne z wyprzedzeniem.
- Dokumentacja: Zapisuj warunki testu (typ ostrza, typ taśmy, metoda usuwania, światło) – zwiększa to powtarzalność.
FAQ (Najczęściej zadawane pytania)
Kieruj się grubością powłoki: 6×1 mm dla cienkich warstw, 6×2 mm dla średnich, 6×3 mm dla grubych warstw – i potwierdź to w swoim planie badań.
Pozycja 1 jest standardem. Pozycja 2 jest praktyczna, aby bezpiecznie prowadzić urządzenie na małych panelach testowych lub wąskich powierzchniach.
Zależy to od normy i ustaleń testu. W przypadku większości metod taśma jest kluczowym elementem oceny; ważne, aby wybrać taśmę ISO lub ASTM zgodnie z normą.
Ponieważ procedury zależą od norm, a te mogą ulegać zmianom. Traktuj dane producenta jako praktyczne wskazówki i weryfikuj szczegóły z aktualną normą.
Dobre światło, prawidłowo wykonana siatka, obsługa taśmy zgodnie z normą oraz (jeśli wymagane) lupa. Dokumentuj typ ostrza, taśmy i procedurę.
Podsumowanie
Dzięki Elcometer 1542 otrzymujesz praktyczne narzędzie do testu siatki nacięć, które można łatwo dopasować do powierzchni testowej poprzez wybór ostrza i ustawienie rolki prowadzącej. Standaryzując wybór ostrza, sposób cięcia i obsługę taśmy, Twoje wyniki będą znacznie bardziej powtarzalne, co stanowi solidną podstawę dla audytów i kontroli procesów.
Uwaga: Niniejszy dokument jest praktycznym przewodnikiem. Szczegóły normatywne należy zawsze sprawdzać w aktualnej wersji ISO/ASTM.
