Elcometer 141 (P.I.G.): Niszczący pomiar grubości powłoki – szybki, identyfikowalny i praktyczny
Jeśli chcesz rzetelnie określić grubość powłok w systemach jedno- lub wielowarstwowych (również na drewnie, szkle czy plastiku), metoda nacięcia klinowego P.I.G. jest często najbardziej pragmatycznym rozwiązaniem. Ten przewodnik pokaże Ci, jak wykonywać czyste nacięcia za pomocą Elcometer 141, jak prawidłowo odczytywać wyniki i jak unikać typowych błędów pomiarowych.
Mikroskop 50x (metryczny/imperialny)
3 noże tnące (Cutter #1/#4/#6)
Zakres skali 0–1,8 mm / 0–0,07"
Przegląd produktu: Warianty, zastosowania, zalety
| Wariant | Dla kogo? | Zawartość zestawu | Kluczowa zaleta |
|---|---|---|---|
| Bez certyfikatu | Pomiary rutynowe, warsztat i wewnętrzna kontrola jakości | P.I.G., mikroskop 50x, 3 noże, marker, klucz imbusowy, etui, instrukcja | Gotowy do użycia – zawiera wszystko do cięcia i odczytu |
| Z certyfikatem | Audyty, odbiory techniczne, testy wymagające pełnej dokumentacji | Jak wyżej, dostępny w wersji z certyfikatem kalibracji | Większa wiarygodność dokumentacji pomiarowej |
Typowe zastosowania: niszczące badanie grubości powłok jedno- i wielowarstwowych – również na podłożach metalowych i niemetalowych (np. drewno, szkło, plastik).
Kluczowe czynniki: O czym musisz pamiętać w praktyce
Jakość nacięcia
Czyste i równe nacięcie bez odprysków – w przeciwnym razie odczyt będzie nieostry i obarczony błędem.
Kontrast
Oznaczenie musi wyraźnie odcinać się od powłoki – w razie potrzeby użyj markera o innym kolorze dla ciemnych powłok.
Prawidłowe obliczenia
Policz dokładnie kreski na siatce mikroskopu i pomnóż przez współczynnik przypisany do wybranego noża.

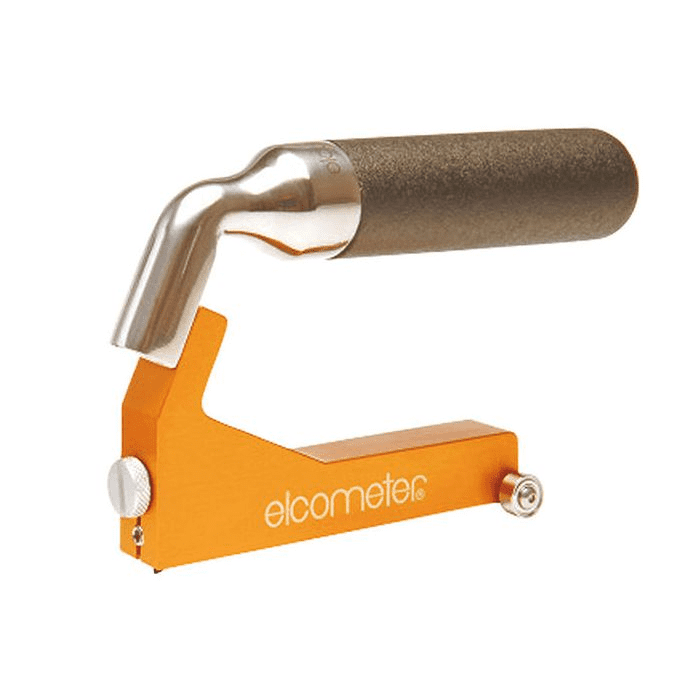

Zdjęcie produktu
Wskazówka praktyczna (Kontrast + Czytelność)
Jeśli krawędź nacięcia "znika" wizualnie (np. bezbarwny lakier na drewnie), pracuj zawsze z wyraźną linią markerem i upewnij się, że skala jest ustawiona dokładnie prostopadle do śladu nacięcia. To znacznie zmniejsza błędy odczytu.
CTA: Zamów Elcometer 141 bezpośrednio
Chcesz zacząć od razu? Wybierz odpowiedni wariant:
Zalecane ustawienia (Wartości orientacyjne zasady P.I.G.)
Wartości te wynikają z typowego przeliczenia (podziałka × współczynnik) i zakresów pracy noży. W praktyce: zawsze sprawdzaj i dokumentuj w zależności od powłoki (twardość, przyczepność, podłoże).
| Nóż | Zakres praktyczny | Współczynnik na działkę | Kiedy używać? |
|---|---|---|---|
| #6 | do ok. 160 µm | ~2 µm na działkę (metryczny) | Cienkie powłoki, lakiery nawierzchniowe, wysoka precyzja |
| #4 | do ok. 800 µm | ~10 µm na działkę (metryczny) | Uniwersalny do większości farb przemysłowych |
| #1 | do ok. 1600 µm | ~20 µm na działkę (metryczny) | Bardzo grube powłoki, systemy ochronne |
Profesjonalny przebieg pracy (5–7 kroków)
- Wybór miejsca pomiaru: Wybierz płaską powierzchnię, wolną od zanieczyszczeń.
- Zaznaczenie markerem: Wykonaj linię o wysokim kontraście względem powłoki.
- Wybór noża: Cienki (#6), Uniwersalny (#4) lub do grubych powłok (#1).
- Wykonanie czystego cięcia: Cięcie prostopadłe do linii markera, ze stałym naciskiem.
- Ustawienie mikroskopu: Umieść nad nacięciem i ustaw ostrość.
- Odczyt skali: Ustaw skalę prostopadle do nacięcia i policz działki.
- Obliczenie i dokumentacja: Działki × Współczynnik. Zapisz średnią z min. 3 punktów.
Detale mikroskopu
Rozwiązywanie problemów (4 częste problemy)
1) Krawędź nacięcia jest wyszczerbiona
- Prowadź nóż płynniej; stosuj tylko niezbędny nacisk.
- Jeśli cięcia są stale nierówne, sprawdź i wymień nóż.
2) Wynik wydaje się "zbyt mały"
- Zawsze mierz odległość odpowiadającą rzeczywistej grubości warstwy, a nie miejsce pęknięcia powłoki.
3) Brak widocznej linii podziału
- Popraw kontrast za pomocą markera i zapewnij dobre oświetlenie.
4) Duży rozrzut wyników
- Upewnij się, że skala jest prostopadła do śladu nacięcia. Wyciągnij średnią z kilku pomiarów.
Konserwacja i utrzymanie
- Wymieniaj noże, gdy pogorszy się jakość cięcia.
- Utrzymuj optykę mikroskopu w czystości.
- Chroń ostrza przed uderzeniami.
- Po użyciu zawsze przechowuj urządzenie w etui.
Podsumowanie
Elcometer 141 P.I.G. to idealne narzędzie do szybkiej i identyfikowalnej kontroli niszczącej, nawet na trudnych podłożach. Przy odpowiednim doborze noża i dyscyplinie pomiarowej uzyskasz rzetelne wyniki dla swoich raportów z inspekcji.
