Przenośny spektrofotometr 3nh TS7708 – geometria pomiarowa i funkcje: D/8 — z oświetleniem UV i Bluetooth

Ręczne spektrofotometry z serii TS7000 zostały zaprojektowane z myślą o precyzyjnych, mobilnych pomiarach barw oraz profesjonalnej kontroli jakości. Modele TS7708, TS7700 i TS7600 łączą w sobie nowoczesną technologię spektralną, geometrię D/8, pomiary SCI/SCE oraz zaawansowane funkcje zarządzania barwami w jednym ergonomicznym urządzeniu ręcznym. Dzięki różnym rozmiarom apertury, obsłudze promieniowania UV oraz zintegrowanemu pozycjonowaniu kamery urządzenia te idealnie nadają się do zastosowań w laboratorium, produkcji, przy odbiorze towarów oraz w przemysłowej komunikacji kolorystycznej.

Seria TS umożliwia powtarzalne pomiary kolorów i widma na najróżniejszych materiałach i powierzchniach. Dzięki połączeniu technologii LED o pełnym spektrum, spektroskopii siatkowej i czujników CMOS o wysokiej rozdzielczości urządzenia zapewniają stabilne i precyzyjne wyniki pomiarów nawet w trudnych warunkach produkcyjnych.

Obszary zastosowań

Ręczne spektrofotometry serii TS7000 nadają się do:

przemysł tworzyw sztucznych i formowania wtryskowego
Lakiery, farby i powłoki
Przemysł tekstylny i odzieżowy
Druk i opakowania
Ceramiki i materiałów budowlanych
Elektronika i dobra konsumpcyjne
Przemysł kosmetyczny i spożywczy
Zastosowania laboratoryjne i badawcze
Zatwierdzanie kolorów i kontrola produkcji

Modele UV umożliwiają dodatkowo precyzyjne pomiary materiałów fluorescencyjnych, rozjaśniaczy optycznych oraz specjalnych powierzchni efektowych. Dzięki kilku rozmiarom apertury można dokładnie analizować zarówno duże powierzchnie, jak i małe, wąskie lub teksturowane obszary.

Przegląd modeli

Ręczny spektrofotometr TS7708
Geometria D/8 z pomiarem SCI/SCE
W zestawie źródło światła UV
Przesyłanie danych przez Bluetooth i USB
Otwory pomiarowe:
Ø8 mm / Ø4 mm / Ø1×3 mm
Powtarzalność: ΔE*ab ≤ 0,03
Odchylenie między przyrządami: ΔE*ab ≤ 0,15
Szczególnie nadaje się do małych lub złożonych zakresów pomiarowych oraz materiałów fluorescencyjnych

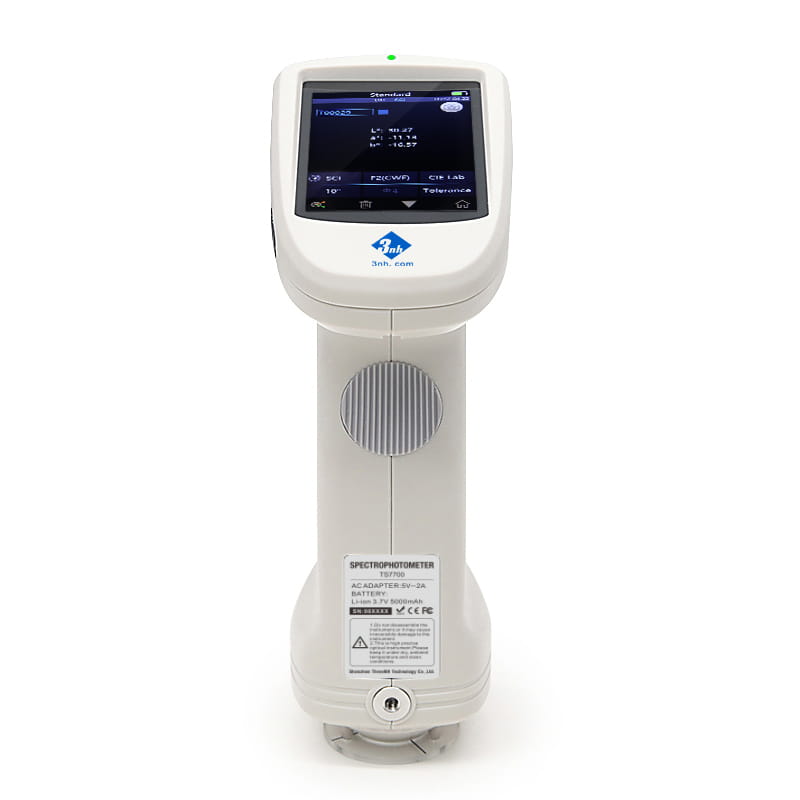

Ręczny spektrofotometr TS7700
Geometria D/8 z pomiarem SCI/SCE
W zestawie źródło światła UV
Przesyłanie danych przez Bluetooth i USB
Otwory pomiarowe:
Ø8 mm / Ø4 mm
Powtarzalność: ΔE*ab ≤ 0,02
Odchylenie między przyrządami: ΔE*ab ≤ 0,15
Profesjonalne urządzenie z wieloma aperturami do precyzyjnej kontroli koloru w laboratorium i na linii produkcyjnej

Ręczny spektrofotometr TS7600
Geometria D/8 z pomiarem SCI/SCE
Źródło światła LED o pełnym spektrum bez promieniowania UV
Przesyłanie danych przez USB
Wybieralna pojedyncza apertura:
Ø8 mm lub Ø4 mm
Powtarzalność: ΔE*ab ≤ 0,04
Odchylenie między urządzeniami: ΔE*ab ≤ 0,20
Kompaktowe i ekonomiczne rozwiązanie do mobilnej kontroli kolorów

Technologie optyczne i system pomiarowy

Urządzenia serii TS7000 wykorzystują nowoczesną spektroskopię siatkową oraz wielopowierzchniowe matryce fotodiod krzemowych. Dzięki temu generowane są bardzo precyzyjne dane spektralne i kolorystyczne o doskonałej powtarzalności.

Cechy techniczne:

Oświetlenie rozproszone D/8 z kątem obserwacji 8°
Synchroniczny pomiar SCI/SCE
Źródło światła LED o pełnym spektrum
Częściowo dodatkowe źródło światła UV
Spektroskopia z siatką płaską
System podwójnej ścieżki optycznej
Duże czujniki dwurzędowe z 40 grupami
Zakres długości fal 400–700 nm
Interwał długości fal 10 nm
Zakres pomiaru odbicia 0–200 %
Czas pomiaru ok. 1,5 sekundy
Kolorowy ekran dotykowy TFT 3,5"
Pozycjonowanie kamery i krzyżowe stabilizowanie

Wiele apertur i elastyczny pomiar

Modele TS7700 i TS7708 mają kilka rozmiarów apertur, co daje maksymalną elastyczność przy różnych powierzchniach i rozmiarach próbek. Płaskie i spiczaste apertury pozwalają na precyzyjne pomiary na:

płaskich powierzchniach
zakrzywionych elementach
małych elementach drukowanych
tekstyliach
proszkach
materiałów strukturalnych
wąskich liniach lub krawędziach

Otwór 1×3 mm w modelu TS7708 nadaje się szczególnie do wąskich obszarów druku, małych elementów lub zastosowań specjalnych o ograniczonej powierzchni pomiarowej.

Funkcje kolorymetryczne

Urządzenia obsługują szeroki zakres analizy barw i jakości:

CIE LAB
XYZ
Yxy
LCh
CIE LUV
HunterLab
DIN Lab99
sRGB
Munsell
Gęstość barw CMYK

Obsługiwane wzory różnicy kolorów:

ΔE*ab
ΔE94
ΔE00
ΔEcmc
DINΔE99
ΔE(Hunter)

Dodatkowe funkcje analityczne:

Wskaźnik bieli (WI)
Wskaźnik żółtości (YI)
Wskaźnik metamerii
Intensywność koloru
Krycie
Trwałość barwy
Odporność na plamienie
Połysk 8°
555 Klasyfikacja odcieni

Zarządzanie danymi i oprogramowanie

Seria TS7000 wspiera profesjonalne zarządzanie kolorami i dokumentację jakości poprzez:

oprogramowanie na komputery PC z systemem Windows
Transmisję danych przez Bluetooth
Interfejs USB
Funkcje aplikacji i chmury w zależności od modelu

Funkcje:

Porównanie kolorów i ocena PASS/FAIL
Analiza spektralna
Tworzenie raportów z badań
Przechowywanie danych w chmurze
Wsparcie w zakresie dopasowywania kolorów
Zarządzanie recepturami kolorów
Eksport danych i dokumentacja jakości

Cechy szczególne

Urządzenia zostały zaprojektowane specjalnie do zastosowań mobilnych i przemysłowych. Dzięki ergonomicznej konstrukcji, wytrzymałej obudowie i wydajnym akumulatorom litowo-jonowym urządzenia idealnie nadają się do pracy w laboratorium, na produkcji oraz w terenie.

Automatyczna kalibracja bieli zapewnia stabilne wyniki pomiarów i ogranicza błędy obsługi. Zintegrowane pozycjonowanie kamery dodatkowo poprawia dokładność w przypadku małych lub złożonych powierzchni pomiarowych. Dzięki technologii SCI/SCE można również niezawodnie oceniać błyszczące powierzchnie i materiały strukturalne.
