Przenośny spektrofotometr 3nh ST70 – geometria pomiarowa, widmo i funkcje: D/8 (360–780 nm) — z oświetleniem UV i Bluetooth

Ręczne spektrofotometry serii ST zostały zaprojektowane z myślą o wysoce precyzyjnych, mobilnych pomiarach barwy i widma. Modele ST70, ST60 i ST50 łączą w sobie nowoczesną spektrofotometrię D/8, technologię SCI/SCE oraz wydajne czujniki, zapewniając profesjonalną kontrolę barwy i zarządzanie jakością.

Dzięki różnym zakresom spektralnym, kilku rozmiarom apertury, obsłudze promieniowania UV oraz nowoczesnej komunikacji danych urządzenia te idealnie nadają się do zastosowań w laboratorium, produkcji, kontroli jakości oraz przemysłowej komunikacji kolorystycznej. Seria ST opiera się na technologii rdzeniowej serii TS i oferuje wyjątkowo wysoką precyzję pomiaru przy jednocześnie ergonomicznej i mobilnej konstrukcji.

Obszary zastosowań

Seria ST nadaje się do:

przemysł tworzyw sztucznych i formowania wtryskowego
Lakiery, farby i powłoki
Przemysł tekstylny i odzieżowy
Druk i opakowania
Ceramika i materiały budowlane
Przemysł elektroniczny
Kosmetyki i towary konsumpcyjne
Zastosowania laboratoryjne i badawcze
Zatwierdzanie kolorów i kontrola produkcji

Modele UV ST70 i ST60 umożliwiają dodatkowo precyzyjne pomiary materiałów fluorescencyjnych, rozjaśniaczy optycznych oraz specjalnych powierzchni efektowych.

Przegląd modeli

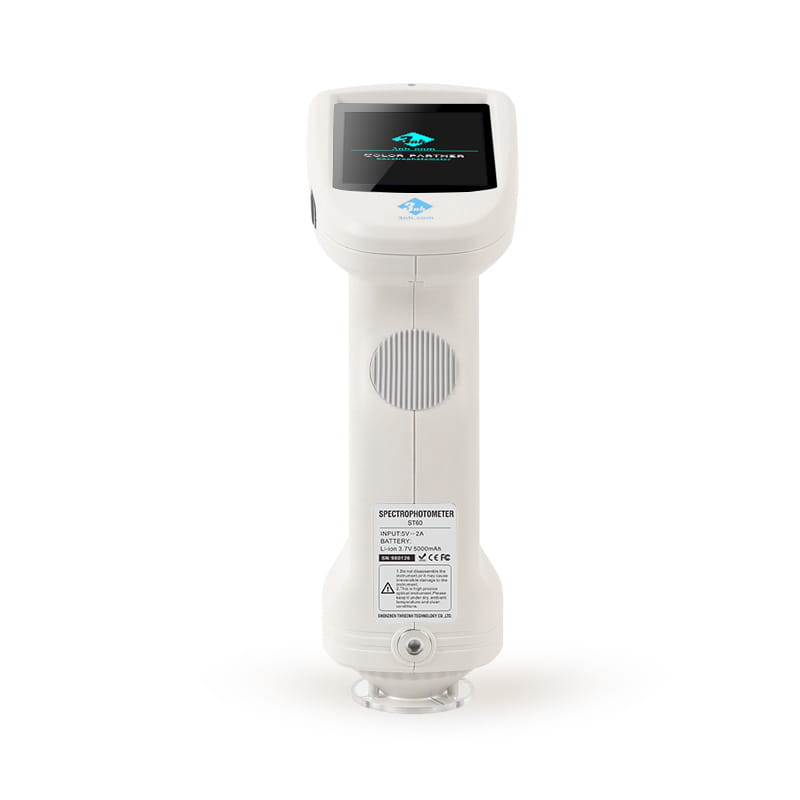

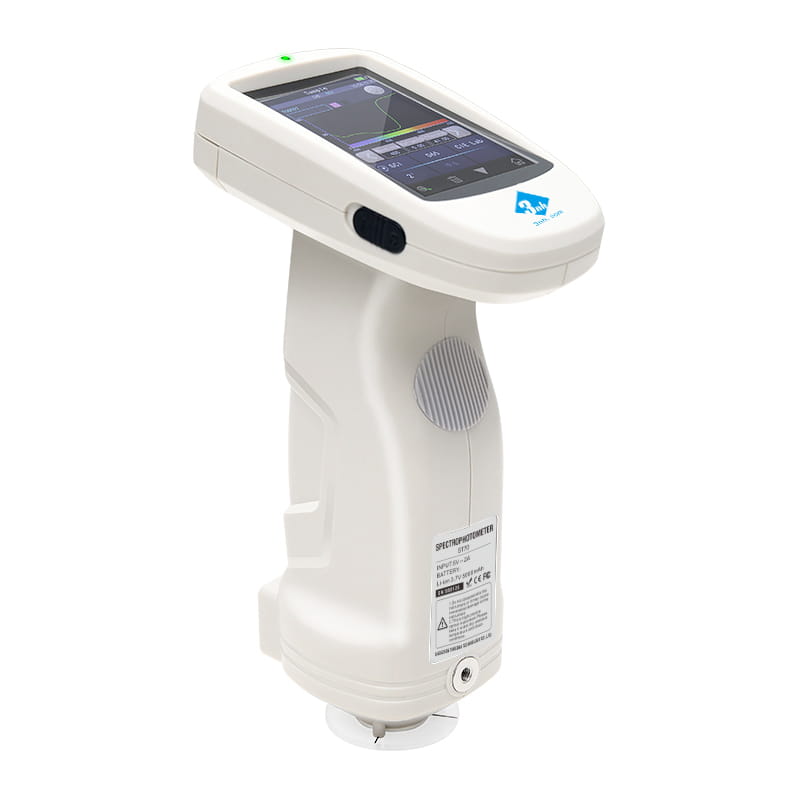

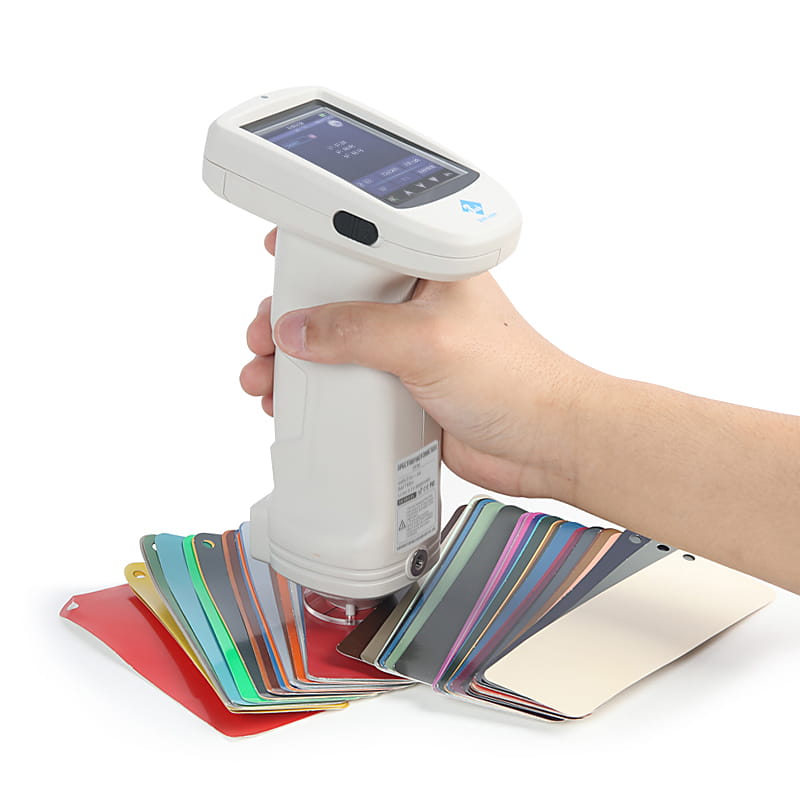

Ręczny spektrofotometr ST70
Geometria D/8 z pomiarem SCI/SCE
Zakres spektralny: 360–780 nm
Wbudowane źródło światła UV
Przesyłanie danych przez Bluetooth i USB
Otwory pomiarowe:
Ø8 mm / Ø4 mm / Ø1×3 mm
Powtarzalność: ΔE*ab ≤ 0,02
Odchylenie między przyrządami: ΔE*ab ≤ 0,15
Wysokoprecyzyjne urządzenie klasy premium do złożonych i małych zakresów pomiarowych oraz materiałów fluorescencyjnych

Ręczny spektrofotometr ST60
Geometria D/8 z pomiarem SCI/SCE
Zakres spektralny: 360–700 nm
Wbudowane źródło światła UV
Przesyłanie danych przez Bluetooth i USB
Otwory pomiarowe:
Ø8 mm / Ø4 mm
Powtarzalność: ΔE*ab ≤ 0,025
Odchylenie między urządzeniami: ΔE*ab ≤ 0,15
Profesjonalne urządzenie z wieloma aperturami do precyzyjnej kontroli koloru w laboratorium i na linii produkcyjnej

Ręczny spektrofotometr ST50
Geometria D/8 z pomiarem SCI/SCE
Zakres spektralny: 400–700 nm
Przesyłanie danych przez Bluetooth i USB
Wybieralna pojedyncza apertura:
Ø8 mm lub Ø4 mm
Kompaktowe i ekonomiczne rozwiązanie do mobilnej kontroli kolorów i zarządzania jakością

Technologie optyczne i system pomiarowy

Urządzenia serii ST wykorzystują nowoczesną spektroskopię siatkową oraz wydajne matryce fotodiod krzemowych. Dzięki połączeniu technologii LED o pełnym spektrum i czujników o wysokiej rozdzielczości uzyskuje się stabilne i powtarzalne wyniki pomiarów.

Cechy techniczne:

Oświetlenie rozproszone D/8 z kątem obserwacji 8°
Synchroniczny pomiar SCI/SCE
Źródło światła LED o pełnym spektrum
Częściowo dodatkowe źródło światła UV
Spektroskopia z siatką płaską
System podwójnej ścieżki optycznej
Duże czujniki dwurzędowe
Zakres pomiarowy odbicia 0–200 %
Czas pomiaru ok. 1,5 sekundy
Kolorowy wyświetlacz dotykowy TFT 3,5"
Pozycjonowanie kamery i krzyżowe pozycjonowanie stabilizatora

Wiele apertur i elastyczny pomiar

Modele ST70 i ST60 mają kilka rozmiarów apertur, co daje maksymalną elastyczność przy różnych powierzchniach i rozmiarach próbek. Dzięki temu można precyzyjnie mierzyć zarówno duże powierzchnie, jak i małe lub teksturowane obszary.

Otwór 1×3 mm w modelu ST70 nadaje się szczególnie do:

małe elementy drukowane
wąskie linie
obszary krawędziowe
miniaturowych elementów
powierzchnie teksturowane

Funkcje kolorymetryczne

Seria ST obsługuje szeroki zakres analiz kolorów i jakości:

CIE LAB
XYZ
Yxy
LCh
CIE LUV
HunterLab
DIN Lab99
sRGB
Munsell
Gęstość barw CMYK

Obsługiwane wzory różnicy kolorów:

ΔE*ab
ΔE94
ΔE00
ΔEcmc
DINΔE99
ΔE(Hunter)

Dodatkowe funkcje analityczne:

Wskaźnik bieli (WI)
Wskaźnik żółtości (YI)
Wskaźnik metamerii
Intensywność koloru
Krycie
Trwałość barwy
Odporność na plamienie
Połysk 8°
555 Klasyfikacja odcieni

Zarządzanie danymi i oprogramowanie

Urządzenia obsługują profesjonalne zarządzanie kolorami i dokumentację jakości za pośrednictwem:

oprogramowanie na komputery PC z systemem Windows
przesyłanie danych przez Bluetooth
Interfejs USB
Obsługę systemów Android i iOS
Harmony OS
Aplikacje WeChat

Funkcje:

Porównanie kolorów i ocena PASS/FAIL
Analiza spektralna
Wykresy odchyleń kolorystycznych
Przechowywanie w chmurze i przechowywanie danych
Wsparcie w zakresie dopasowywania kolorów
Dokumentacja jakości i eksport danych

Cechy szczególne

Seria ST została opracowana specjalnie do zastosowań mobilnych i przemysłowych. Dzięki ergonomicznej konstrukcji, wytrzymałej obudowie i wydajnym akumulatorom litowo-jonowym urządzenia te idealnie nadają się do pracy w laboratorium, na produkcji oraz w terenie.

Automatyczna kalibracja bieli zapewnia stabilne wyniki pomiarów i ogranicza błędy obsługi. Zintegrowane pozycjonowanie kamery dodatkowo poprawia dokładność w przypadku małych lub złożonych powierzchni pomiarowych. Dzięki technologii SCI/SCE można również niezawodnie oceniać błyszczące powierzchnie i materiały strukturalne.
